Пилотные гидролинии (палец рычаг)(3-золотник)(3PL)(IN) — HITACHI ZW250-5B

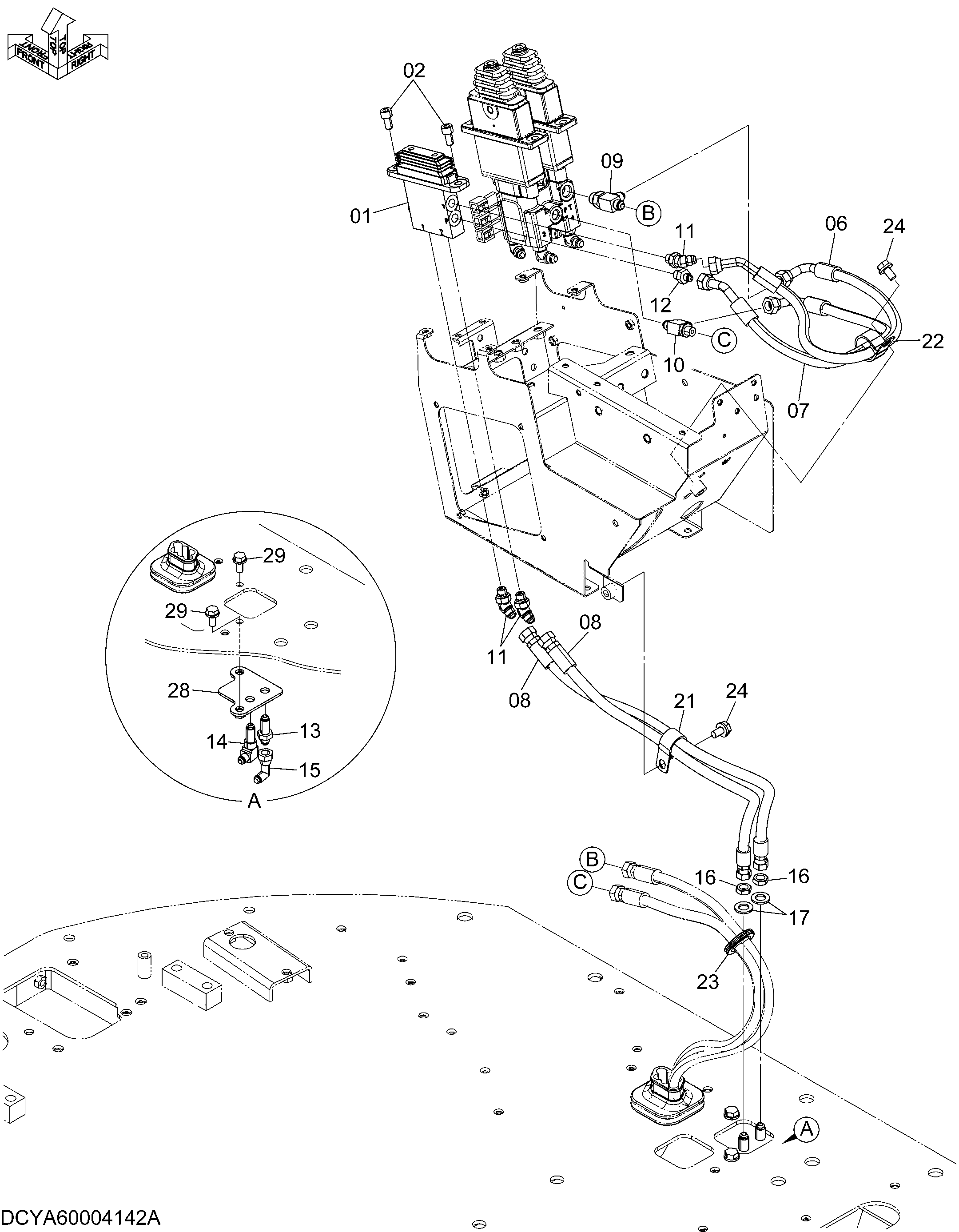

Заводская схема «Пилотные гидролинии (палец рычаг)(3-золотник)(3PL)(IN)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G732031 | Пилотный клапан | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 2 |
| 06 | 4682295 | Шланг | 1 |
| 07 | 4643029 | Шланг | 1 |
| 08 | 4474672 | Шланг | 2 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4219346 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852223 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4202532 | Адаптер | 1 |
| 14 | 4285863 | Угловой штуцер | 1 |
| 15 | 4239976 | Унион S | 1 |
| 16 | 4202531 | Гайка | 2 |
| 17 | A590116 | Плоская шайба | 2 |
| 21 | 4192035 | Зажим | 1 |
| 22 | 4190264 | Зажим | 1 |
| 23 | 4211059 | Резиновая втулка | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 28 | YA40003704 | Кронштейн | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
