Задний комбинированный фонарь — HITACHI ZW250-5B

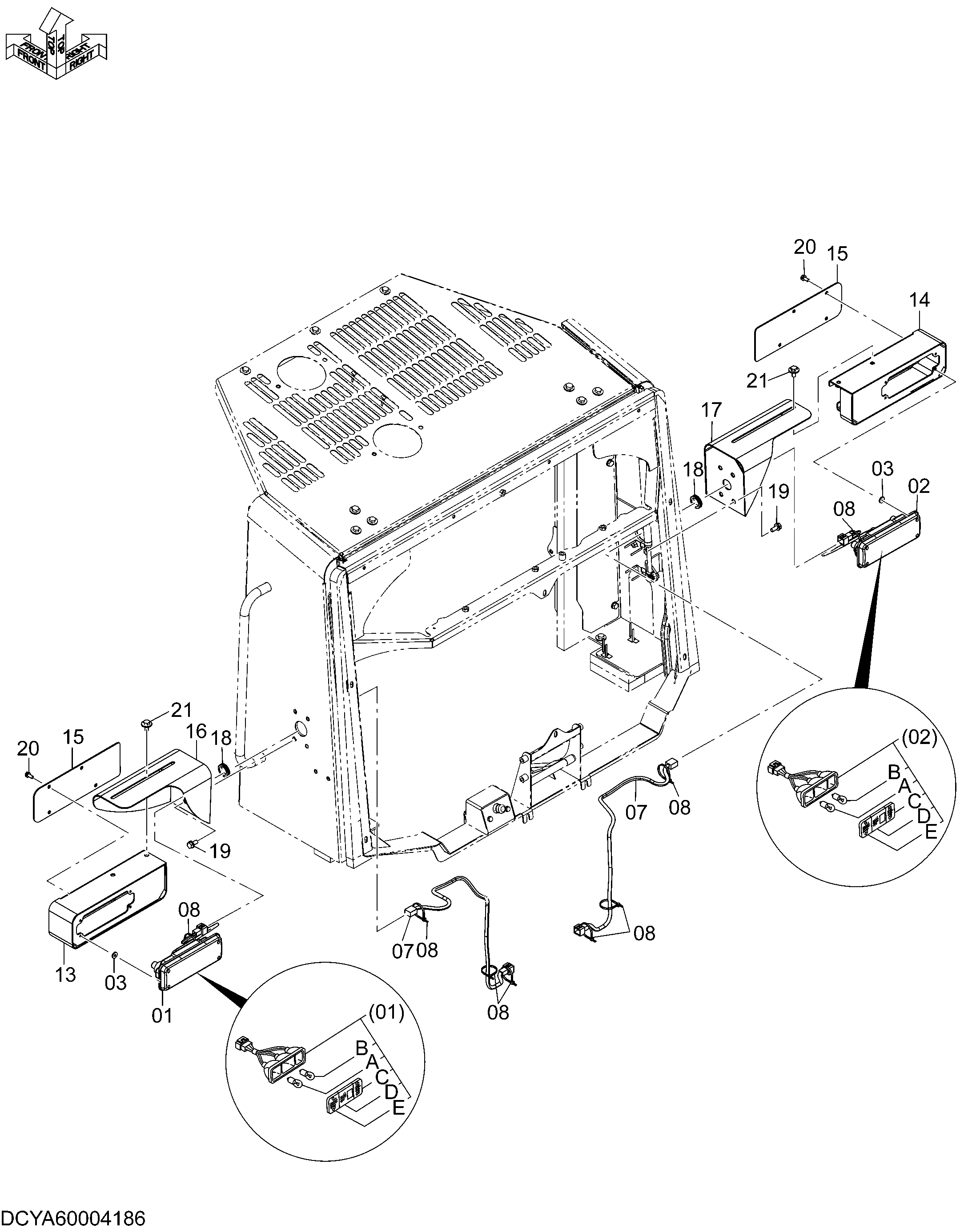

Заводская схема «Задний комбинированный фонарь» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4649442 | Фонарь задний | 1 |
| 01A | 4661236 | Лампа | 1 |
| 01B | 4661237 | Лампа | 1 |
| 01C | 4678598 | Ленс (левый) | 1 |
| 01D | 4661239 | Ленс (левый) | 1 |
| 01E | 4661238 | Ленс (левый) | 1 |
| 02 | 4649452 | Фонарь задний | 1 |
| 02A | 4661236 | Лампа | 1 |
| 02B | 4661237 | Лампа | 1 |
| 02C | 4678599 | Ленс (правый) | 1 |
| 02D | 4661242 | Ленс (правый) | 1 |
| 02E | 4661241 | Ленс (правый) | 1 |
| 03 | 2675242821 | Пластина резиновый | 8 |
| 07 | YA00004511 | Жгут проводов | 2 |
| 08 | 0491311200 | Ленточный зажим | 8 |
| 13 | 263G240471 | Кронштейн | 1 |
| 14 | 263G240481 | Кронштейн | 1 |
| 15 | 263G243751 | Пластина | 2 |
| 16 | 263G240721 | Кронштейн | 1 |
| 17 | 263G240731 | Кронштейн | 1 |
| 18 | 2147124411 | Резиновая втулка | 2 |
| 19 | J271025 | Болт с шайбой | 10 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J260820 | Болт с шайбой | 8 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J281025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
