Основные гидролинии (1) — HITACHI ZW250-5B

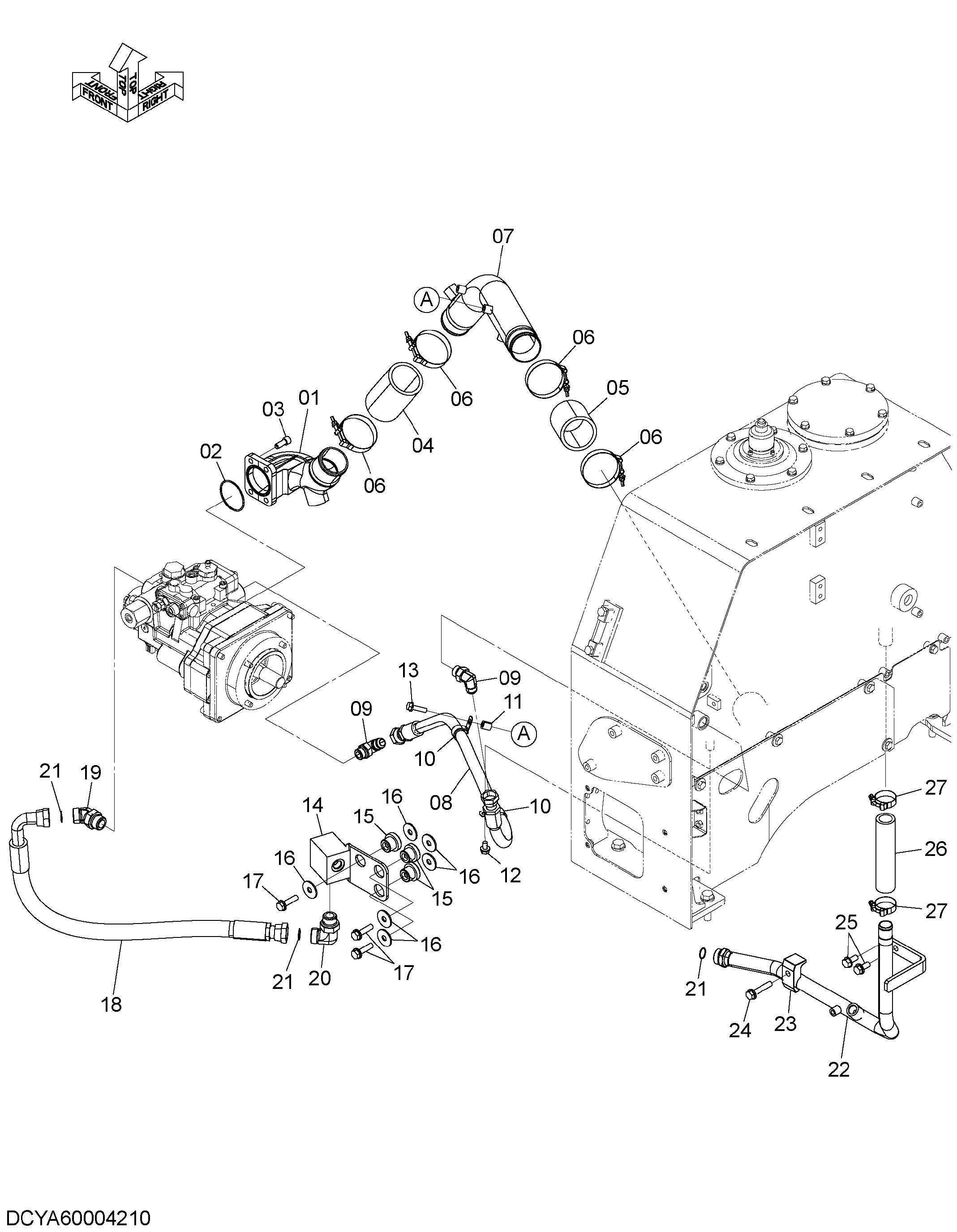

Заводская схема «Основные гидролинии (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G763661 | Всасывающая трубка | 1 |
| 02 | A811075 | Уплотнительное кольцо | 1 |
| 03 | J781230 | Болт с внутренним шестигранником | 4 |
| 04 | 4449325 | Резиновый шланг | 1 |
| 05 | 4352438 | Резиновый шланг | 1 |
| 06 | 4282483 | Хомут шланга | 4 |
| 07 | YA40003840 | Всасывающая трубка | 1 |
| 08 | 4228782 | Шланг | 1 |
| 09 | A852366 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4192035 | Зажим | 2 |
| 11 | 2655542141 | Втулка | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271040 | Болт с шайбой | 1 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | YA40003841 | Блок | 1 |
| 15 | 2660642251 | Амортизатор резиновый | 3 |
| 16 | 2631212021 | Шайба | 6 |
| 17 | J271250 | Болт с шайбой | 3 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4647877 | Шланг | 1 |
| 19 | A853288 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 3 |
| 22 | YA40004001 | Трубка | 1 |
| 23 | 4190127 | Хомут трубки | 1 |
| 24 | J271265 | Болт с шайбой | 1 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271230 | Болт с шайбой | 2 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4084123 | Резиновый шланг | 1 |
| 27 | 4296063 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
