Подъём рукоять — HITACHI ZW250-5B

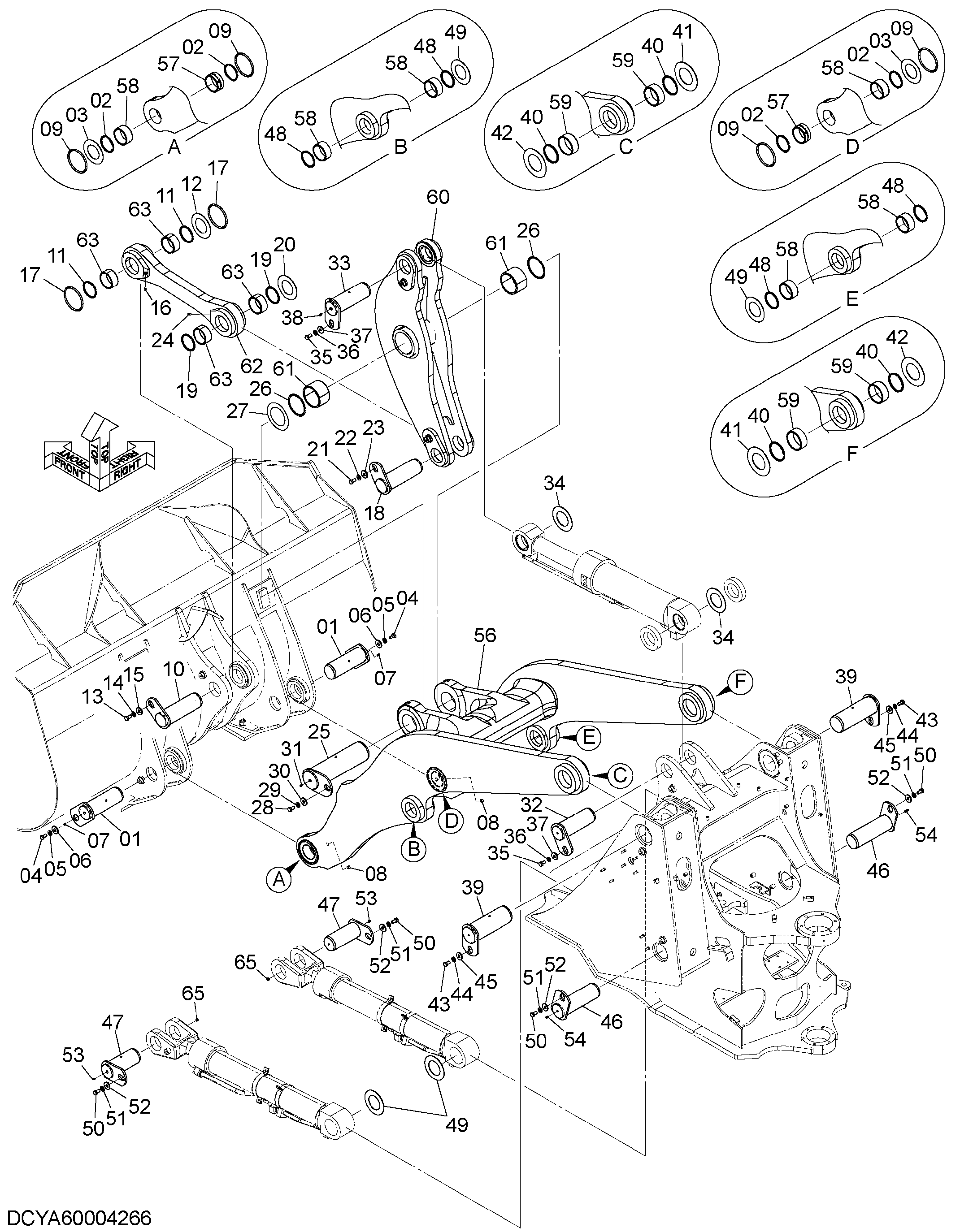

Заводская схема «Подъём рукоять» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J870101 | Палец | 2 |
| 02 | 263G847251 | Пылезащитное уплотнение | 4 |
| 03 | 2670872321 | Проставка | 2 |
| 04 | J901630 | Болт | 2 |
| 05 | J222016 | Шайба | 2 |
| 06 | 2660872321 | Шайба | 2 |
| 07 | 0490100100 | Пресс-маслёнка | 2 |
| 08 | 94-2010 | Пробка | 2 |
| 09 | 263G872351 | Уплотнительное кольцо | 4 |
| 10 | 263J870111 | Палец | 1 |
| 11 | 263G847251 | Пылезащитное уплотнение | 2 |
| 12 | 2670872321 | Проставка | 1 |
| 13 | J901630 | Болт | 1 |
| 14 | J222016 | Шайба | 1 |
| 15 | 2660872321 | Шайба | 1 |
| 16 | 0490100100 | Пресс-маслёнка | 1 |
| 17 | 263G872351 | Уплотнительное кольцо | 2 |
| 18 | 263J870111 | Палец | 1 |
| 19 | 263G847251 | Пылезащитное уплотнение | 2 |
| 20 | 2670872321 | Проставка | 1 |
| 21 | J901630 | Болт | 1 |
| 22 | J222016 | Шайба | 1 |
| 23 | 2660872321 | Шайба | 1 |
| 24 | 0490100100 | Пресс-маслёнка | 1 |
| 25 | 263J870121 | Палец | 1 |
| 26 | 2678872241 | Пылезащитное уплотнение | 2 |
| 27 | 2678872221 | Проставка | 2 |
| 28 | J901630 | Болт | 1 |
| 29 | J222016 | Шайба | 1 |
| 30 | 2660872321 | Шайба | 1 |
| 31 | 0490100100 | Пресс-маслёнка | 1 |
| 32 | 263G870081 | Палец | 1 |
| 33 | 263G870111 | Палец | 1 |
| 34 | 2670872321 | Проставка | 2 |
| 35 | J901630 | Болт | 2 |
| 36 | J222016 | Шайба | 2 |
| 37 | 2660872321 | Шайба | 2 |
| 38 | 0490100100 | Пресс-маслёнка | 1 |
| 39 | 263J870141 | Палец | 2 |
| 40 | 263J857191 | Пыль | 4 |
| 41 | 2670872571 | Проставка | 2 |
| 42 | 2670872581 | Проставка | 2 |
| 43 | J901630 | Болт | 2 |
| 44 | J222016 | Шайба | 2 |
| 45 | 2660872321 | Шайба | 2 |
| 46 | 263J870151 | Палец | 2 |
| 47 | YA40003783 | Палец | 2 |
| 48 | 263G847251 | Пылезащитное уплотнение | 4 |
| 49 | 2670872321 | Проставка | 4 |
| 50 | J901630 | Болт | 4 |
| 51 | J222016 | Шайба | 4 |
| 52 | 2660872321 | Шайба | 4 |
| 53 | 0490100100 | Пресс-маслёнка | 2 |
| 54 | 0490100160 | Пресс-маслёнка | 2 |
| 55 | 94-2010 | Пробка | 2 |
| 56 | YA40003782 | Рукоять подъём | 1 |
| 57 | YA00005916 | Втулка | 2 |
| 58 | 4381857 | Втулка | 6 |
| 59 | 4631298 | Втулка | 4 |
| 60 | 263H870121 | Беллкранк | 1 |
| 61 | 4631297 | Втулка | 2 |
| 62 | 263H870131 | Шток пусх | 1 |
| 63 | 4381857 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
