Электрооборудование (задний консоль)(1-1) — HITACHI ZW250-5B

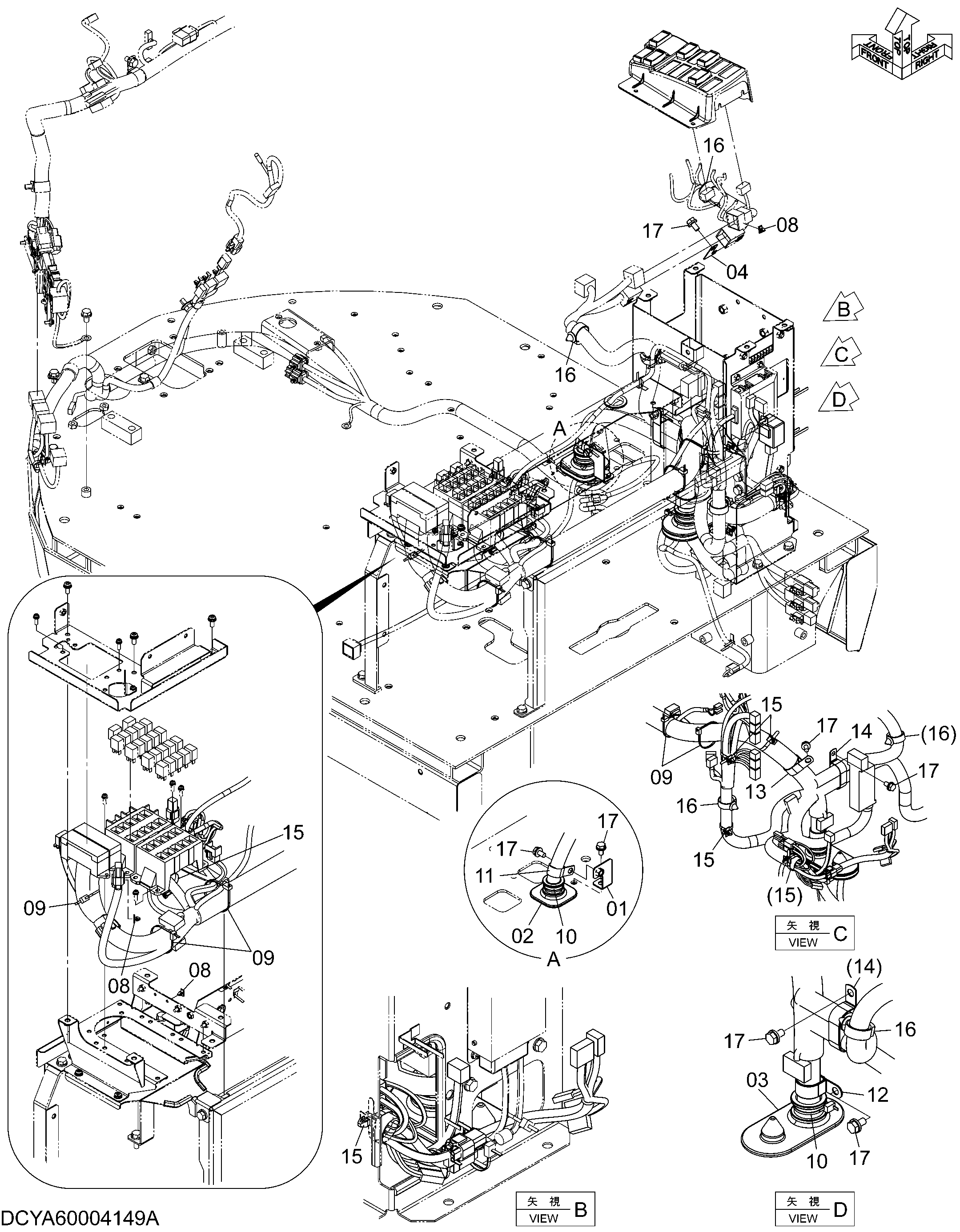

Заводская схема «Электрооборудование (задний консоль)(1-1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003611 | Кронштейн | 1 |
| 02 | YA00004337 | Резиновая втулка | 1 |
| 03 | YA00004338 | Резиновая втулка | 1 |
| 04 | YA00004356 | Пластина | 1 |
| 08 | 263G244071 | Зажим | 3 |
| 09 | 0491311300 | Ленточный зажим | 5 |
| 10 | 0491321380 | Ленточный зажим | 2 |
| 11 | 4192035 | Зажим | 1 |
| 12 | 4190291 | Зажим | 1 |
| 13 | 4193848 | Зажим | 1 |
| 14 | 4470169 | Зажим | 1 |
| 15 | 4254600 | Зажим | 5 |
| 16 | 4449019 | Зажим | 4 |
| 17 | J271020 | Болт с шайбой | 6 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
