Трансмиссия (7/30) — HITACHI ZW250-5B

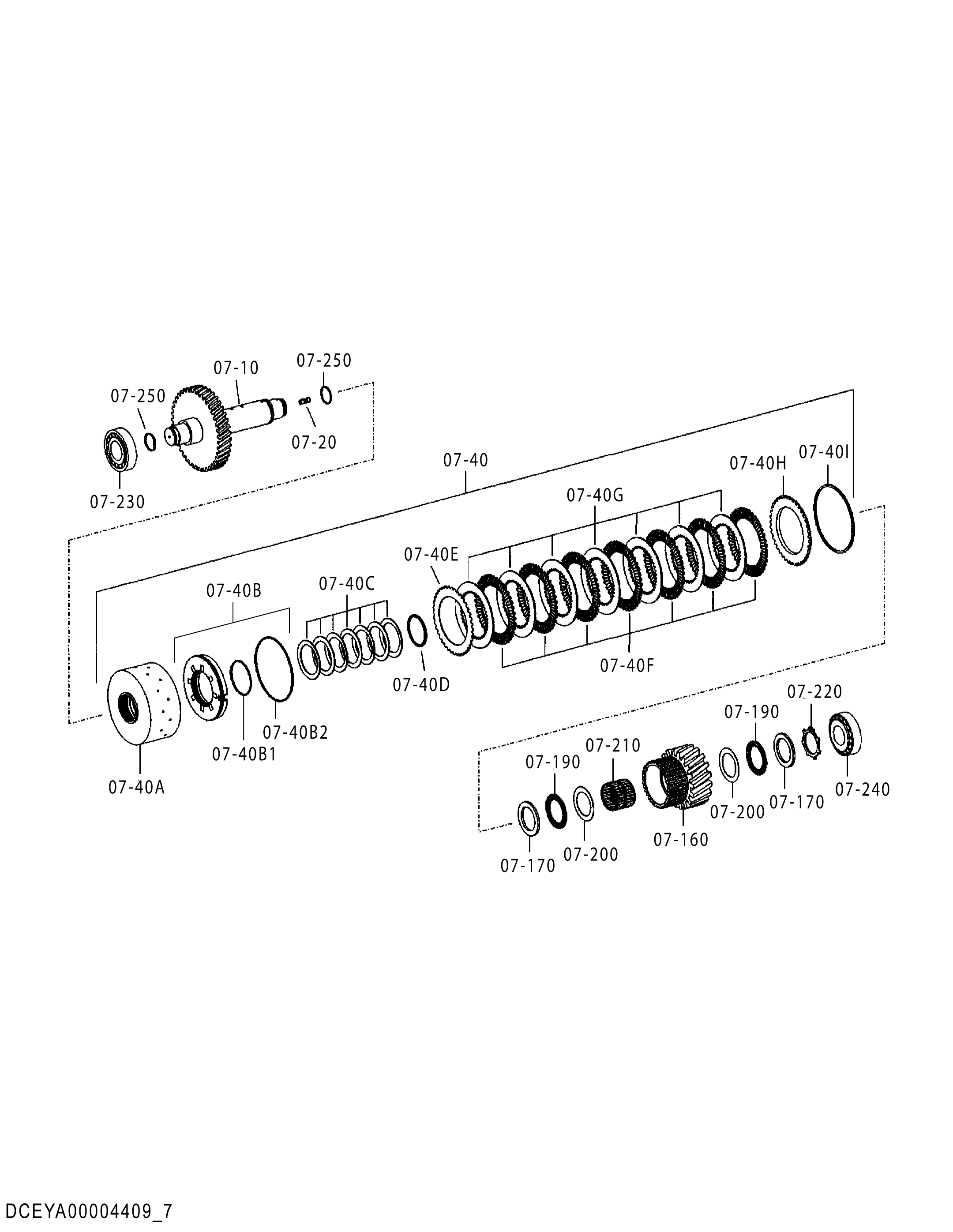

Заводская схема «Трансмиссия (7/30)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00004409 | Трансмиссия | 1 | |
| 07-10 | XB00003059 | Вал | 1 |
| 07-20 | 263G257981 | Болт шпилька | 1 |
| 07-40 | 263G259601 | Муфта | 1 |
| 07-40A | 263G259611 | Водило | 1 |
| 07-40B | 263G259621 | Поршень | 2 |
| 07-40B1 | 263G257701 | Уплотнительное кольцо | 1 |
| 07-40B2 | 263G257751 | Уплотнительное кольцо | 1 |
| 07-40C | 263G257231 | Пружина | 7 |
| 07-40D | 263G259631 | Кольцо | 1 |
| 07-40E | 263G257131 | Муфта дисковый | 1 |
| 07-40F | 263G257121 | Пластина | 9 |
| 07-40G | 263G257291 | Муфта дисковый | 9 |
| 07-40H | XB00003138 | Регулировочная шайба | 1 |
| 07-40I | 263G258201 | Кольцо | 1 |
| 07-40I | 263G258211 | Кольцо | 1 |
| 07-40I | 263G258221 | Кольцо | 1 |
| 07-40I | 263G258231 | Кольцо | 1 |
| 07-40I | 263G258241 | Кольцо | 1 |
| 07-40I | 263G258251 | Кольцо | 1 |
| 07-40I | 263G258261 | Кольцо | 1 |
| 07-40I | 263G258271 | Кольцо | 1 |
| 07-40I | 263G258281 | Кольцо | 1 |
| 07-40I | 263G258291 | Кольцо | 1 |
| 07-40I | 263G258301 | Кольцо | 1 |
| 07-40I | 263G258311 | Кольцо | 1 |
| 07-40I | 263G258321 | Кольцо | 1 |
| 07-40I | 263G258331 | Кольцо | 1 |
| 07-40I | 263G258341 | Кольцо | 1 |
| 07-160 | 263G259311 | Направляющее колесо | 1 |
| 07-170 | 263G257811 | Пластина | 2 |
| 07-190 | 263G258481 | Неедле | 2 |
| 07-200 | 263G257801 | Шайба | 2 |
| 07-210 | 263G258471 | Неедле | 1 |
| 07-220 | 263G257211 | Стопорное кольцо | 1 |
| 07-230 | XB00003091 | Роликовый подшипник | 1 |
| 07-240 | XB00003092 | Роликовый подшипник | 1 |
| 07-250 | 263G258441 | Поршневое кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
