Пол плата (4) — HITACHI ZW250-5B

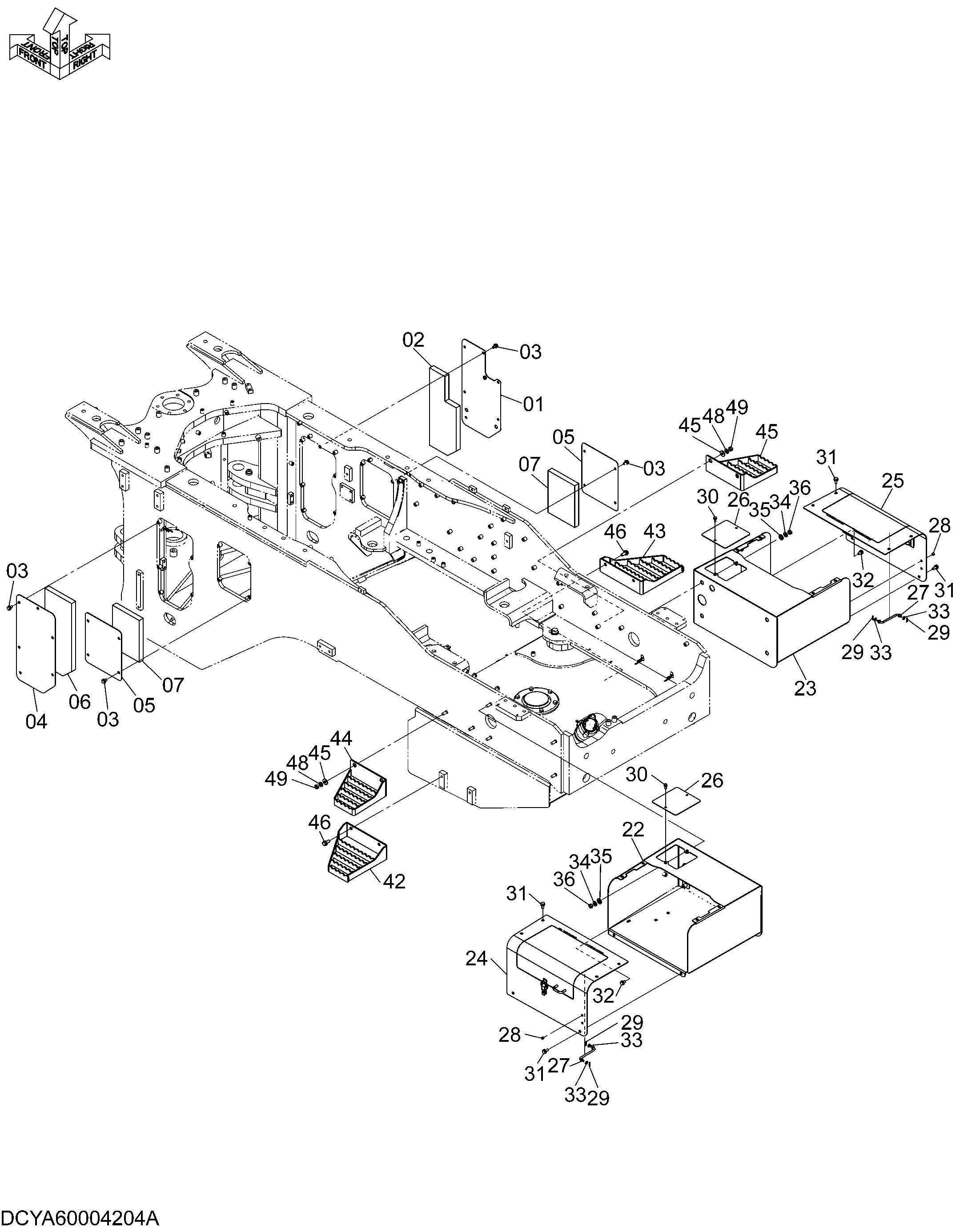

Заводская схема «Пол плата (4)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003957 | Крышка | 1 |
| 02 | YA00006146 | Резиновое уплотнение | 1 |
| 03 | J271020 | Болт с шайбой | 20 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | YA00006144 | Пластина | 1 |
| 05 | YA00006164 | Крышка | 2 |
| 06 | YA00006147 | Резиновое уплотнение | 1 |
| 07 | YA00006165 | Резиновое уплотнение | 2 |
| 22 | YA40003898 | Короб аккумулятор | 1 |
| 23 | YA40003981 | Короб аккумулятор | 1 |
| 24 | YA40003907 | Крышка | 1 |
| 25 | YA40003908 | Крышка | 1 |
| 26 | YA00006065 | Пластина | 2 |
| 27 | 263E652691 | Шток | 2 |
| 28 | 2675412491 | Пробка пластиковый | 4 |
| 29 | 2606742081 | Стопорный палец | 4 |
| 30 | J260820 | Болт с шайбой | 4 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J271025 | Болт с шайбой | 12 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A590108 | Плоская шайба | 4 |
| 34 | J222012 | Шайба | 8 |
| 35 | A590116 | Плоская шайба | 8 |
| 36 | J950012 | Гайка | 8 |
| 42 | YA40003953 | Ступень | 1 |
| 43 | YA40003954 | Ступень | 1 |
| 44 | YA40003955 | Ступень | 1 |
| 45 | YA40003956 | Ступень | 1 |
| 46 | J271230 | Болт с шайбой | 4 |
| 46A | J901230 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | 449490 | Плоская шайба | 4 |
| 48 | J222012 | Шайба | 4 |
| 49 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
