Пилотные гидролинии (мулти-функтион рычаг)(4-золотник)(4PL1) — HITACHI ZW250-5B

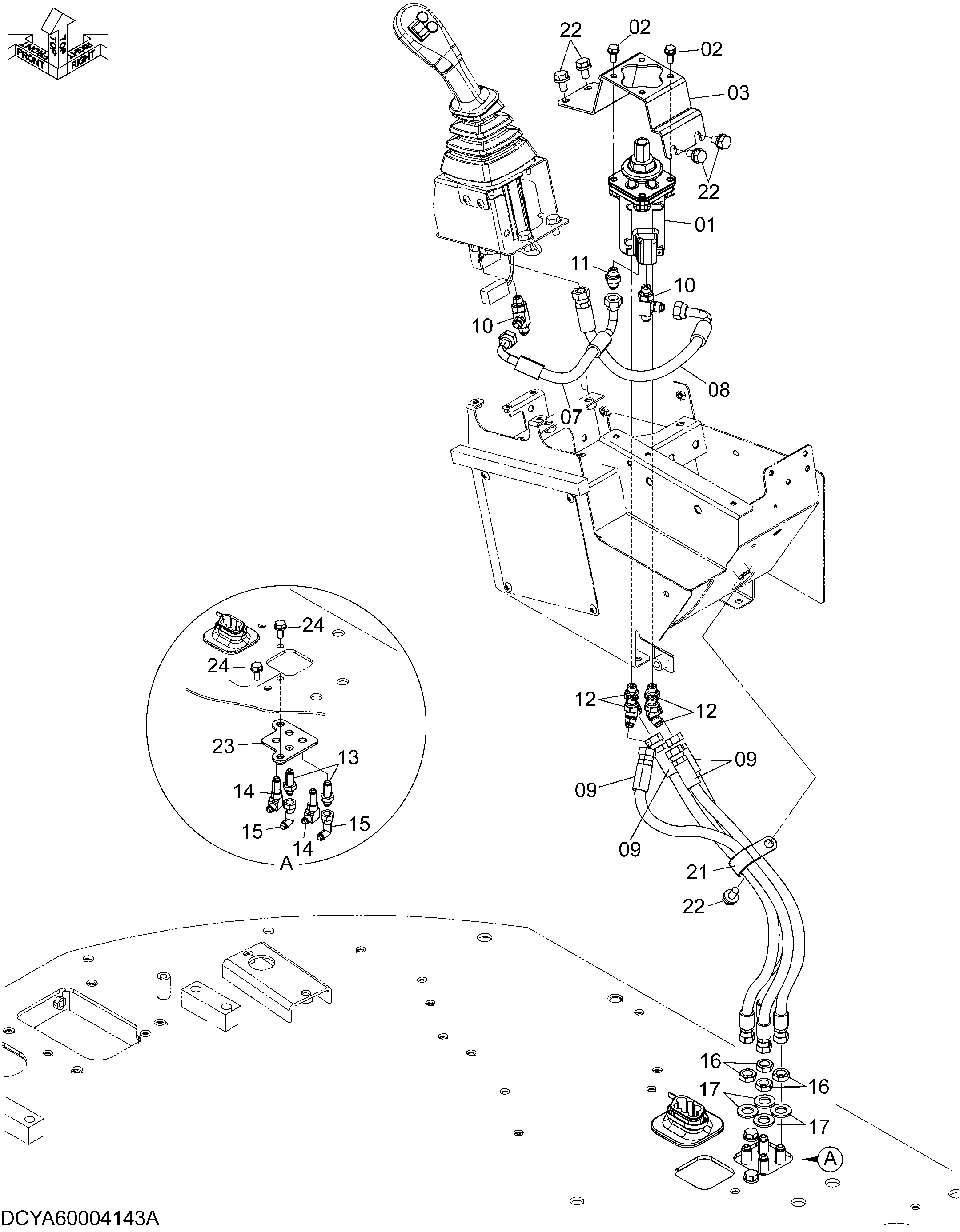

Заводская схема «Пилотные гидролинии (мулти-функтион рычаг)(4-золотник)(4PL1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F732051 | Пилотный клапан | 1 |
| 01A | 9247135 | Пилотный клапан | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | YA00005714 | Кронштейн | 1 |
| 07 | 4696394 | Шланг | 1 |
| 08 | 4457107 | Шланг | 1 |
| 09 | 4474673 | Шланг | 4 |
| 10 | A852423 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852223 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4202532 | Адаптер | 2 |
| 14 | 4285863 | Угловой штуцер | 2 |
| 15 | 4239976 | Унион S | 2 |
| 16 | 4202531 | Гайка | 4 |
| 17 | A590116 | Плоская шайба | 4 |
| 21 | 4190291 | Зажим | 1 |
| 22 | J271020 | Болт с шайбой | 5 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | YA40003705 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
