Задний грилл — HITACHI ZW250-5B

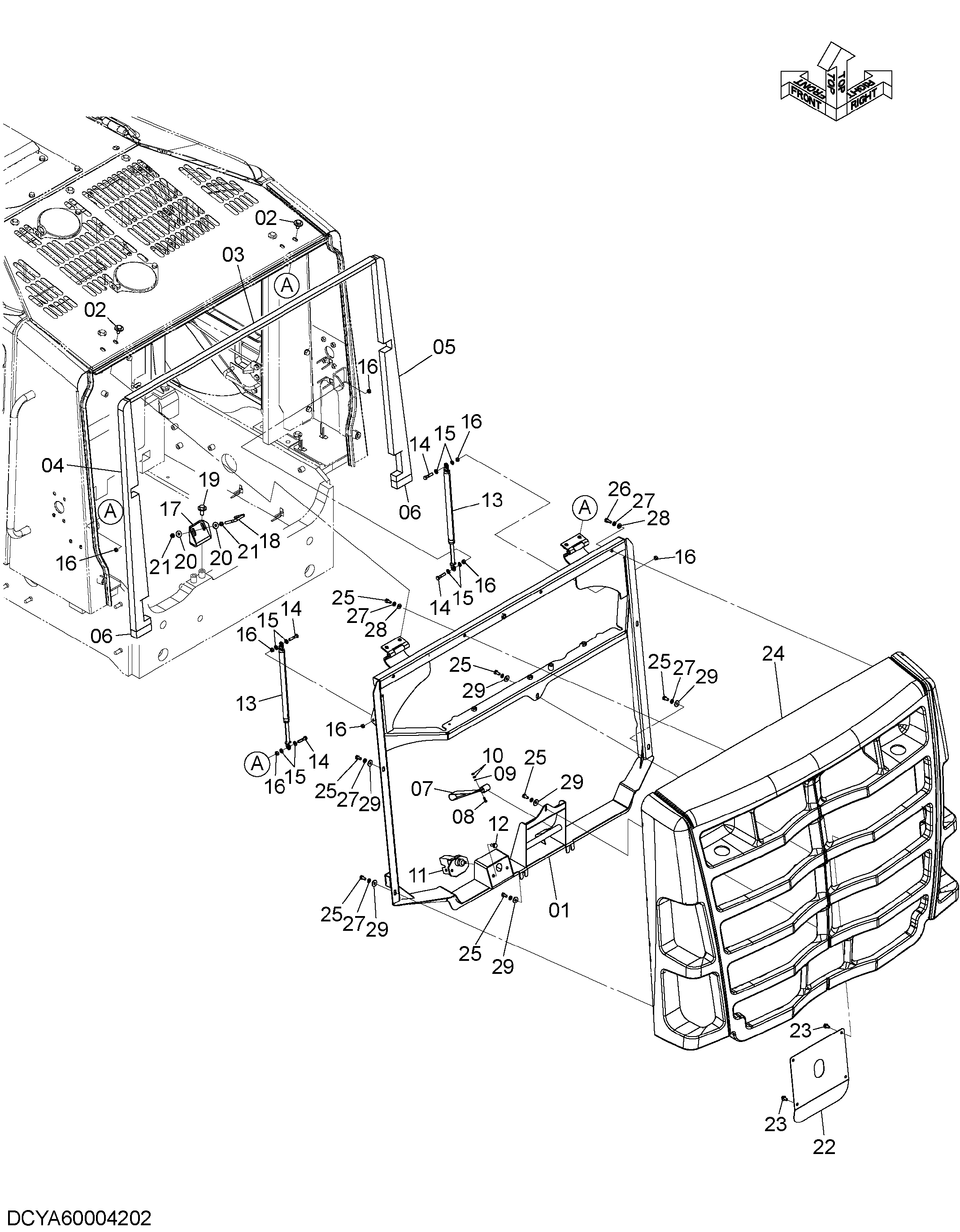

Заводская схема «Задний грилл» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003945 | Рама | 1 |
| 02 | J281025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | YA00006123 | Резиновое уплотнение | 1 |
| 04 | YA00006124 | Резиновое уплотнение | 1 |
| 05 | YA00006125 | Резиновое уплотнение | 1 |
| 06 | YA00006126 | Резиновое уплотнение | 2 |
| 07 | 263G213711 | Лента | 1 |
| 08 | J680516 | Винт с шайбой | 1 |
| 09 | A590105 | Плоская шайба | 1 |
| 10 | M500504 | Гайка | 2 |
| 11 | YA00004393 | Замок | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 263G645031 | Пружина | 2 |
| 14 | 0110708035 | Болт | 4 |
| 15 | A590108 | Плоская шайба | 8 |
| 16 | J950008 | Гайка | 8 |
| 17 | YA00006247 | Пластина | 1 |
| 18 | YA00006219 | U-образный болт | 1 |
| 19 | J281230 | Болт с шайбой | 2 |
| 19A | J901230 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | 2147122311 | Шайба | 4 |
| 21 | J950008 | Гайка | 4 |
| 22 | YA00006127 | Пластина | 1 |
| 23 | J260816 | Болт с шайбой | 4 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | YA00004392 | Решётка | 1 |
| 25 | J900816 | Болт | 10 |
| 26 | J900820 | Болт | 2 |
| 27 | A590908 | Пружинная шайба | 12 |
| 28 | J222008 | Шайба | 4 |
| 29 | 2147122311 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
