Кондиционер (1) — HITACHI ZW250-5B

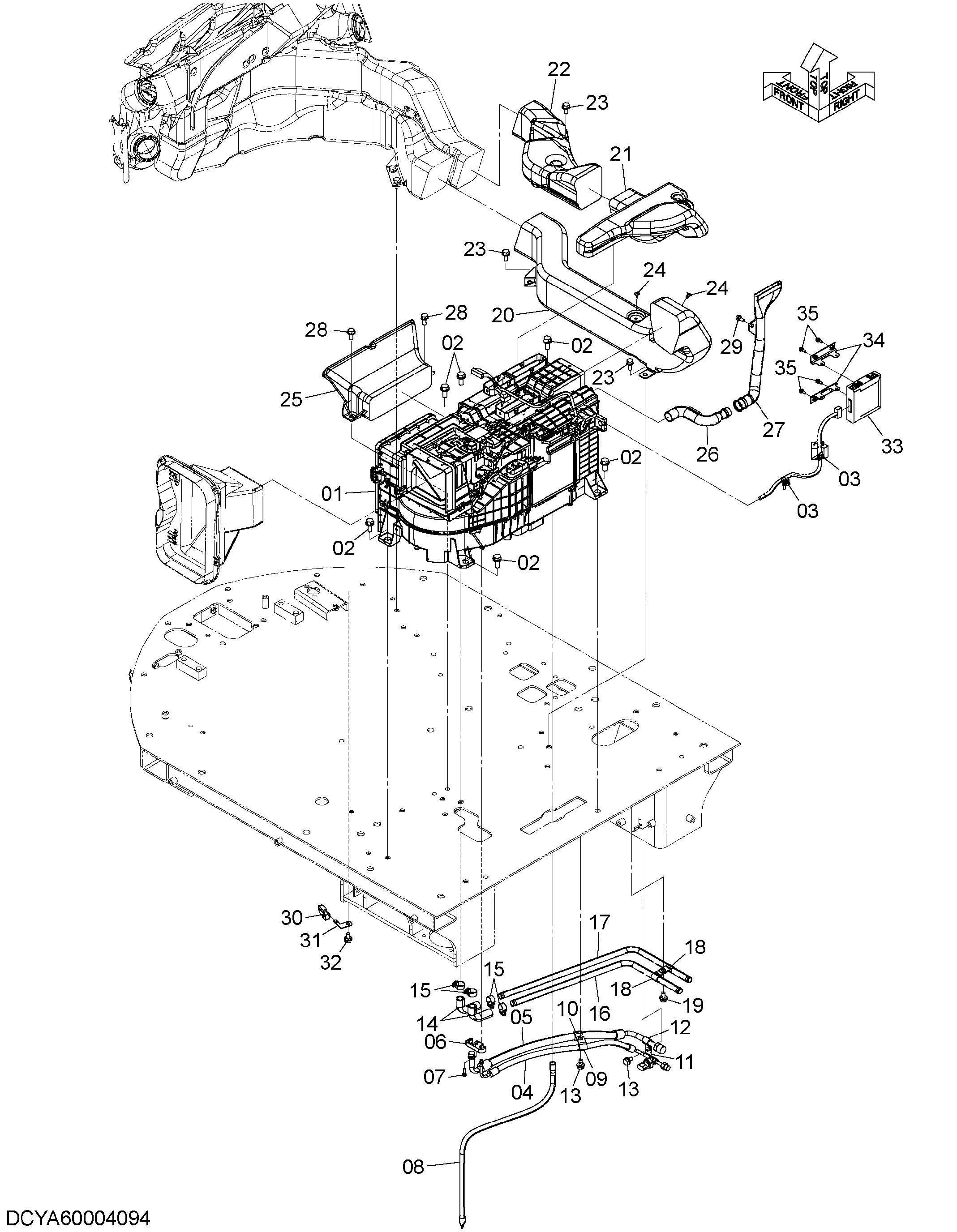

Заводская схема «Кондиционер (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4704922 | Блок аиркон | 1 |
| 02 | J281230 | Болт с шайбой | 6 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4254600 | Зажим | 2 |
| 04 | YA00005532 | Шланг радиатора | 1 |
| 05 | YA00005533 | Шланг радиатора | 1 |
| 06 | 263G672211 | Разъём | 1 |
| 07 | J900620 | Болт | 1 |
| 08 | 4281507 | Шланг | 1 |
| 09 | 4190253 | Зажим | 1 |
| 10 | 4190277 | Зажим | 1 |
| 11 | 4190276 | Зажим | 1 |
| 12 | 4190275 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 2675675771 | Шланг | 2 |
| 15 | 2406762261 | Зажим | 4 |
| 16 | YA00005534 | Трубка | 1 |
| 17 | YA00005535 | Трубка | 1 |
| 18 | 4190253 | Зажим | 2 |
| 19 | J271020 замена: D | Болт с шайбой | 1 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | YA00005536 | Воздуховод | 1 |
| 21 | YA00005540 | Воздуховод | 1 |
| 22 | YA00005541 | Воздуховод | 1 |
| 23 | J271025 замена: D | Болт с шайбой | 3 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | YA00005552 | Зажим | 2 |
| 25 | YA00005548 | Воздуховод | 1 |
| 26 | YA00005551 | Воздуховод | 1 |
| 27 | YA00005550 | Воздуховод | 1 |
| 28 | J271025 замена: D | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J260820 замена: D | Болт с шайбой | 1 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | 4405815 | Датчик | 1 |
| 31 | YA00004357 | Кронштейн | 1 |
| 32 | J271020 замена: D | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | YA00007726 | Контроллер | 1 |
| 34 | YA40003613 | Кронштейн | 2 |
| 35 | J260616 замена: D | Болт с шайбой | 4 |
| 35A | J900616 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
