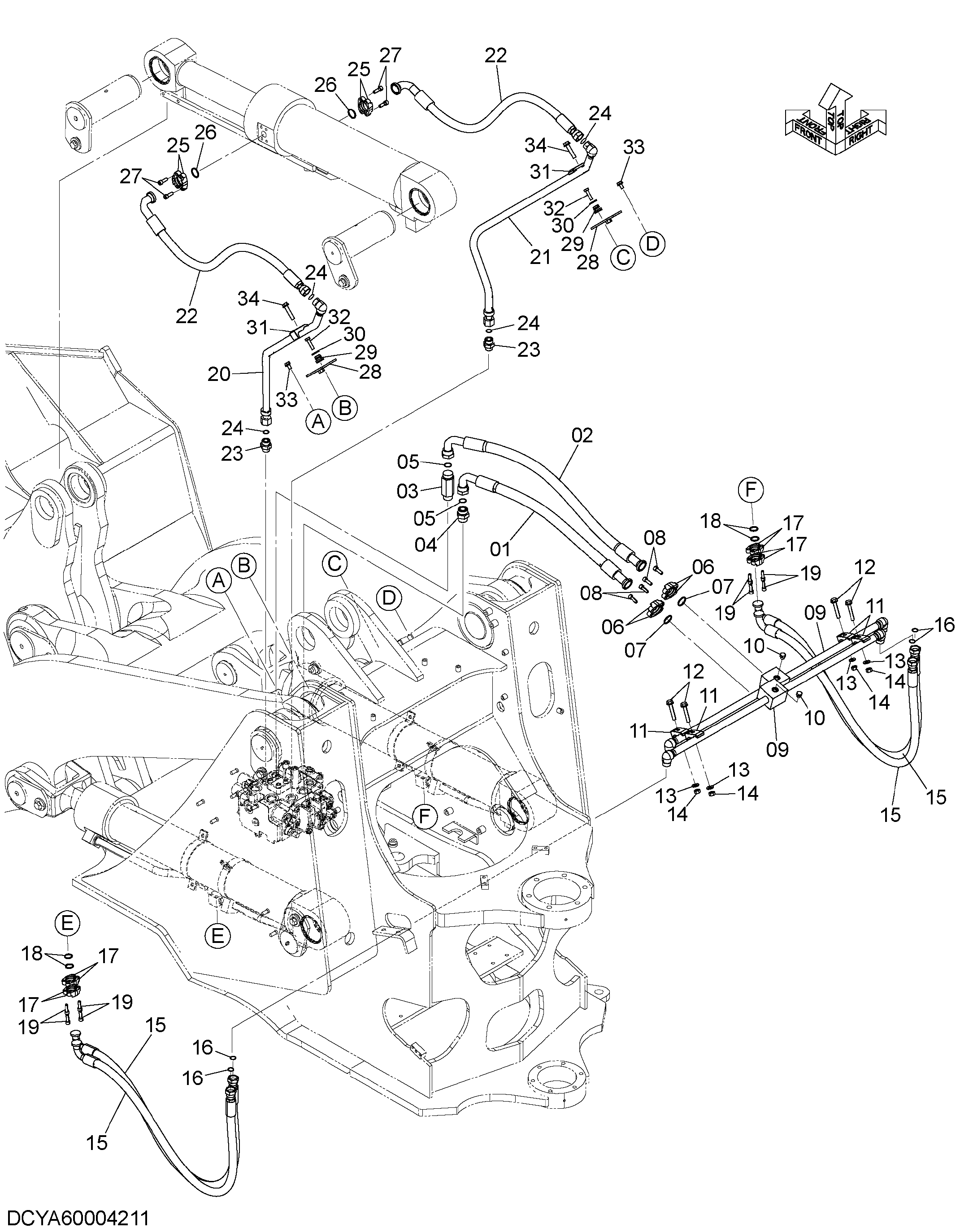

Основные гидролинии (3) — HITACHI ZW250-5B

Заводская схема «Основные гидролинии (3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	XV00000066	Шланг	1
02	4631236	Шланг	1
03	4205141	Адаптер	1
03A	4506429	Уплотнительное кольцо	1
04	A853188	Адаптер	1
04A	4506429	Уплотнительное кольцо	1
05	4187328	Уплотнительное кольцо	2
06	962453	Разъёмный фланец	4
07	966993	Уплотнительное кольцо	2
08	J781030	Болт с внутренним шестигранником	8
09	YA40003998	Трубка	2
10	A885002	Пробка	2
10A	957366	Уплотнительное кольцо	1
11	4190126	Хомут трубки	4
12	J271270	Болт с шайбой	4
12A	J901270	Болт	1
12B	J222012	Шайба	1
13	J222012	Шайба	4
14	J950012	Гайка	4
15	4615471	Шланг	4
16	4187308	Уплотнительное кольцо	4
17	986910	Разъёмный фланец	8
18	971489	Уплотнительное кольцо	4
19	J781030	Болт с внутренним шестигранником	16
20	YA40003843	Трубка	1
21	YA40003844	Трубка	1
22	4632181	Шланг	2
23	A853166	Адаптер	2
23A	4506424	Уплотнительное кольцо	1
24	4187308	Уплотнительное кольцо	4
25	962453	Разъёмный фланец	4
26	966993	Уплотнительное кольцо	2
27	J781030	Болт с внутренним шестигранником	8
28	263G760431	Кронштейн	2
29	2640732001	Амортизатор резиновый	4
30	2660652721	Шайба	4
31	4190126	Хомут трубки	2
32	J901040	Болт	4
33	J271020	Болт с шайбой	4
33A	J901020	Болт	1
33B	J222010	Шайба	1
34	J271260	Болт с шайбой	2
34A	J901260	Болт	1
34B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
