Рама детали — HITACHI ZW250-5B

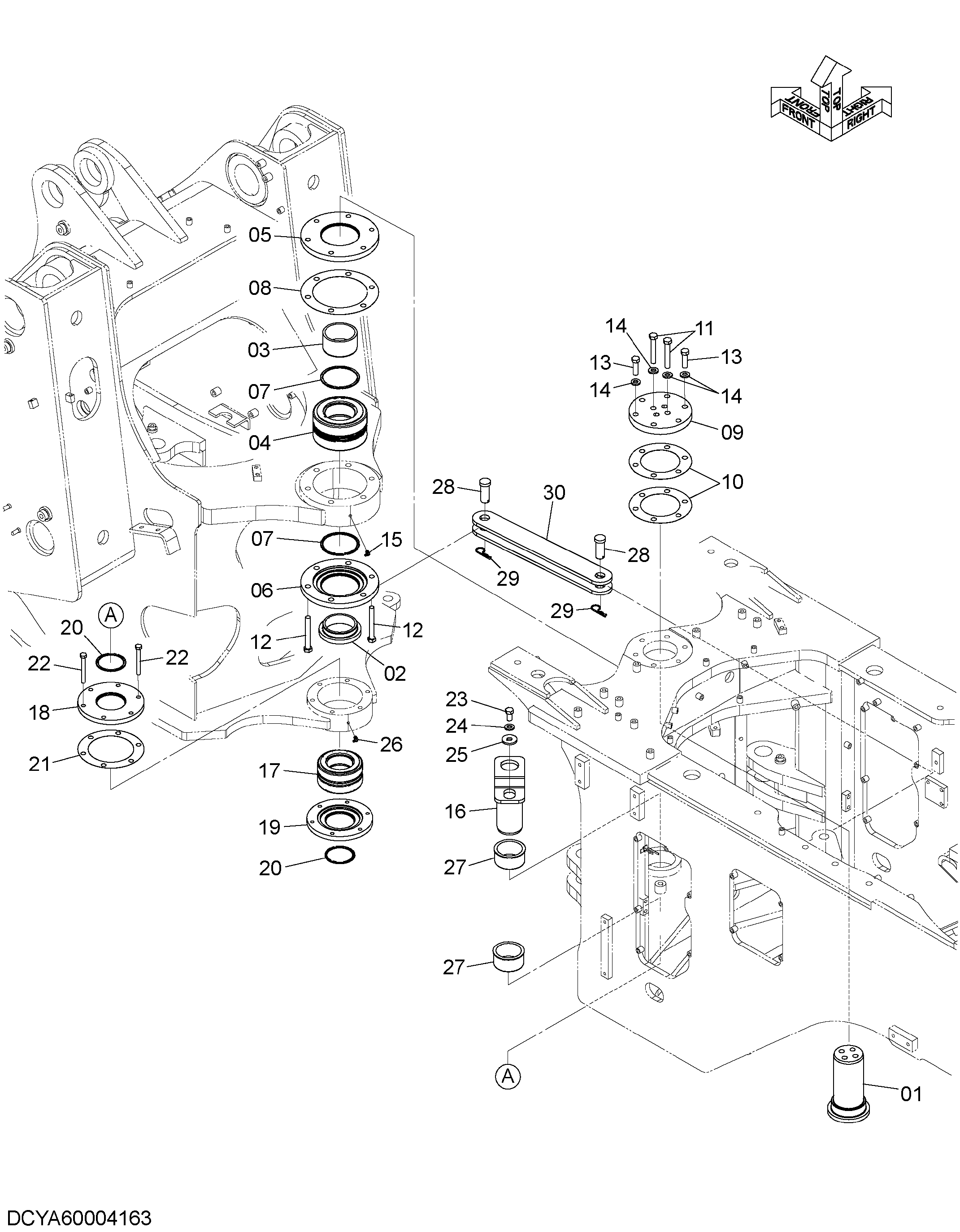

Заводская схема «Рама детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2678612471 | Палец | 1 |
| 02 | 2678612481 | Втулка | 1 |
| 03 | 2678612491 | Втулка | 1 |
| 04 | 2670612921 | Роликовый подшипник | 1 |
| 05 | 263J612391 | Колпачок | 1 |
| 06 | 263J612401 | Колпачок | 1 |
| 07 | 2675872241 | Пыль | 2 |
| 08 | 2670612951 | Регулировочная шайба | 1 |
| 09 | 263J612811 | Фланец | 1 |
| 10 | 2670613001 | Регулировочная шайба | 2 |
| 11 | J901600 | Болт | 4 |
| 12 | J901605 | Болт | 6 |
| 13 | J901655 | Болт | 6 |
| 14 | J222016 | Шайба | 10 |
| 15 | 0490100160 | Пресс-маслёнка | 1 |
| 16 | 263J612932 | Палец | 1 |
| 17 | 2660613061 | Роликовый подшипник | 1 |
| 18 | 2675612401 | Колпачок | 1 |
| 19 | 2675612411 | Колпачок | 1 |
| 20 | 5609775211 | Пыль | 2 |
| 21 | 2660613291 | Регулировочная шайба | 1 |
| 22 | J901201 | Болт | 6 |
| 23 | J901630 | Болт | 1 |
| 24 | J222016 | Шайба | 1 |
| 25 | 2660872321 | Шайба | 1 |
| 26 | 0490100160 | Пресс-маслёнка | 1 |
| 27 | 2678612451 | Втулка | 2 |
| 28 | 2680612851 | Палец | 2 |
| 29 | 2660613251 | Стопорный палец | 2 |
| 30 | 263G611071 | Штанга блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
