Пилотные гидролинии (3-золотник)(3PL) — HITACHI ZW250-5B

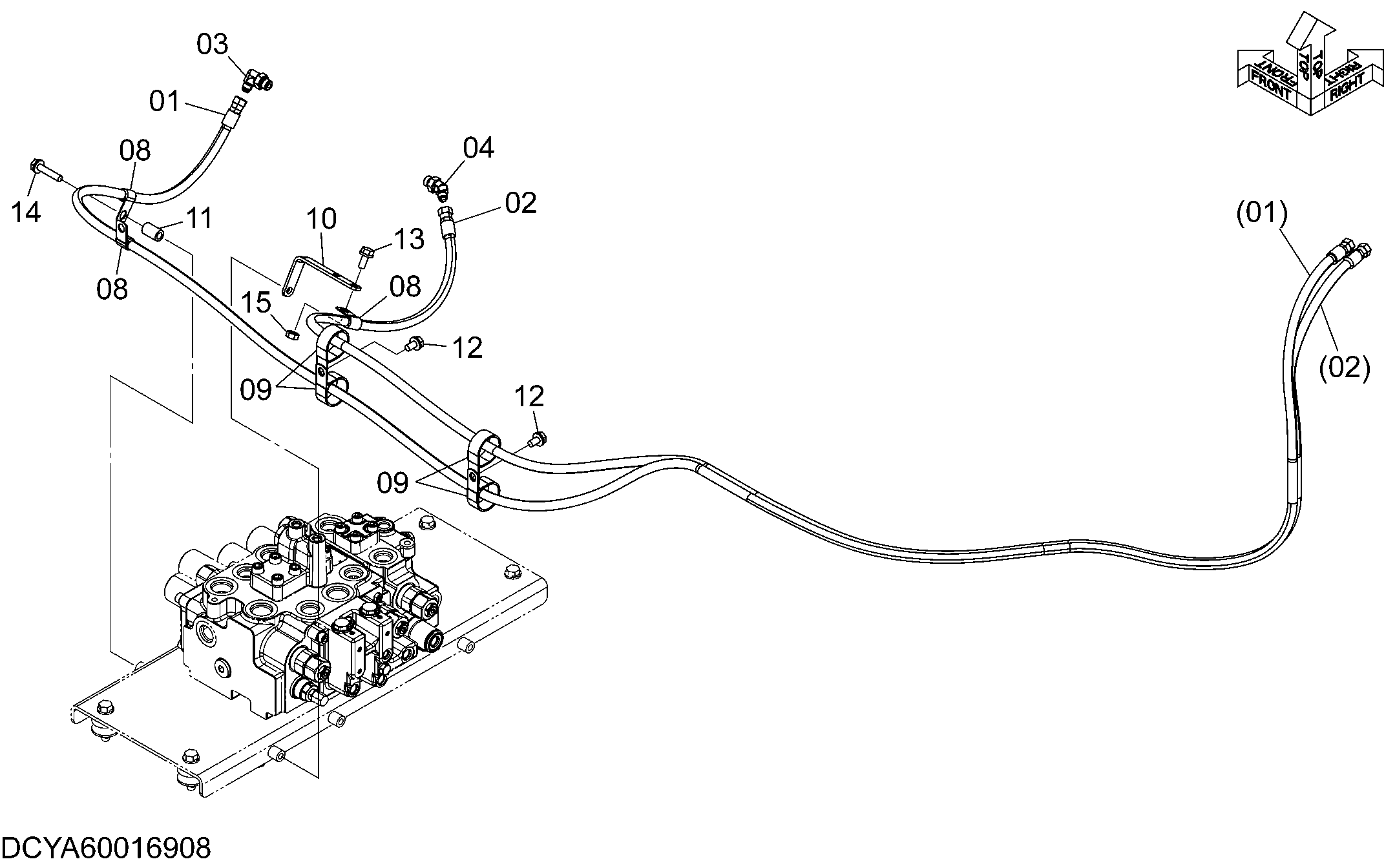

Заводская схема «Пилотные гидролинии (3-золотник)(3PL)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4709001 | Шланг | 1 |
| 02 | 4670298 | Шланг | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852233 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4190275 | Зажим | 3 |
| 09 | 4193848 | Зажим | 4 |
| 10 | 263F672091 | Кронштейн | 1 |
| 11 | 2675675841 | Втулка | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271050 | Болт с шайбой | 1 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
