Тормоз педаль — HITACHI ZW250-5B

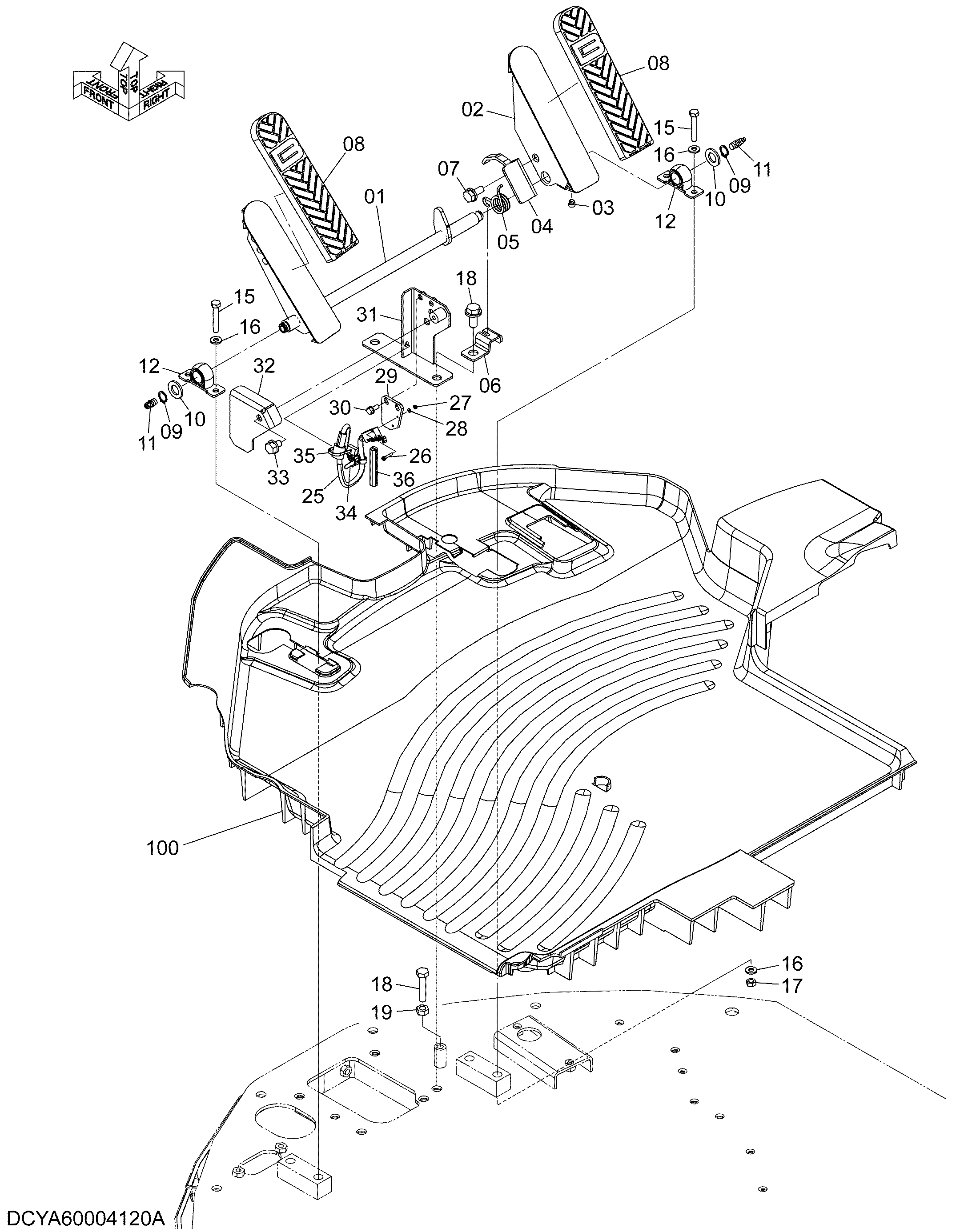

Заводская схема «Тормоз педаль» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003629 | Педаль тормоз | 1 |
| 02 | YA40003630 | Педаль | 1 |
| 03 | 2323540091 | Ограничитель резиновый | 1 |
| 04 | YA00005522 | Кронштейн | 1 |
| 05 | YA00005523 | Пружина | 1 |
| 06 | YA00005524 | Пластина | 1 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | YA00005516 | Крышка тормоз | 2 |
| 09 | 991339 | Стопорное кольцо | 2 |
| 10 | A590116 | Плоская шайба | 2 |
| 11 | 0490100160 | Пресс-маслёнка | 2 |
| 12 | 2640542201 | Палец | 2 |
| 15 | 0110608050 | Болт | 4 |
| 16 | J222008 | Шайба | 6 |
| 17 | J950008 | Гайка | 2 |
| 18 | J901050 | Болт | 1 |
| 19 | J950010 | Гайка | 1 |
| 25 | YA00005525 | Выключатель концевой | 1 |
| 26 | J680320 | Винт с шайбой | 2 |
| 27 | M500303 | Гайка | 2 |
| 28 | A590103 | Плоская шайба | 2 |
| 29 | YA00005527 | Кронштейн | 1 |
| 30 | J260616 | Болт с шайбой | 2 |
| 30A | J900616 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | YA40003631 | Кронштейн | 1 |
| 32 | YA00005528 | Кронштейн | 1 |
| 33 | J271016 | Болт с шайбой | 1 |
| 33A | J901016 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4254600 | Зажим | 1 |
| 35 | 0491311200 | Ленточный зажим | 1 |
| 36 | 5619060261 | Уплотнительная окантовка | 1 |
| 100 | YA40003639 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
