Электрооборудование (передний консоль) — HITACHI ZW250-5B

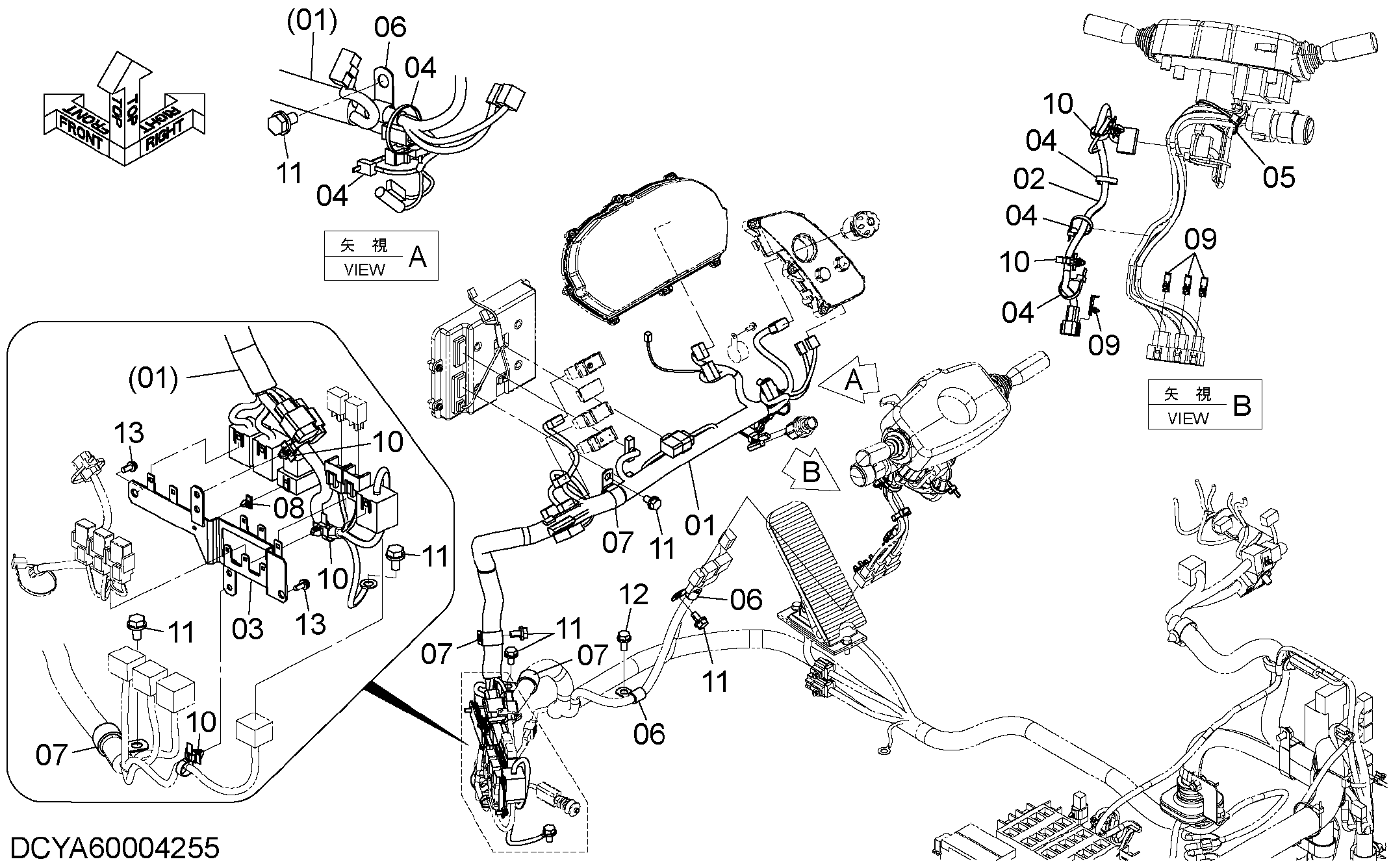

Заводская схема «Электрооборудование (передний консоль)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004485 | Жгут проводов | 1 |
| 01 | YA00005838 | Жгут проводов | 1 |
| 02 | YA00005849 | Жгут проводов | 1 |
| 03 | YA40003610 | Кронштейн | 1 |
| 04 | 0491311200 | Ленточный зажим | 4 |
| 05 | 0491311300 | Ленточный зажим | 2 |
| 06 | 4190275 | Зажим | 3 |
| 07 | 4192035 | Зажим | 4 |
| 08 | 263G244071 | Зажим | 1 |
| 09 | YA00004332 | Зажим | 4 |
| 10 | 4254600 | Зажим | 5 |
| 11 | J271020 | Болт с шайбой | 7 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
