Гидробак — HITACHI ZW250-5B

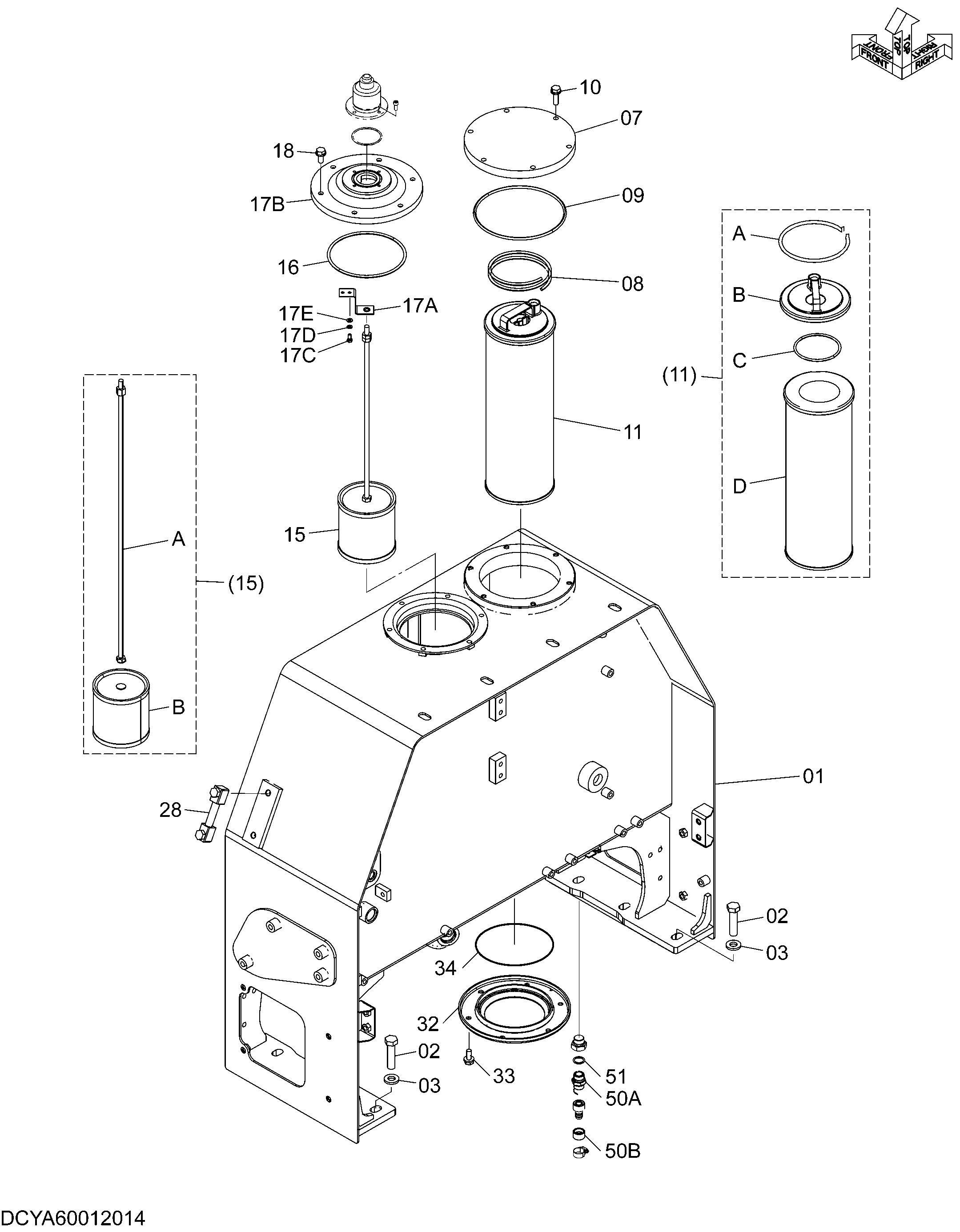

Заводская схема «Гидробак» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003774 | Гидробак | 1 |
| 02 | J921665 | Болт | 6 |
| 03 | J222016 | Шайба | 6 |
| 07 | 4639235 | Крышка | 1 |
| 08 | 4472673 | Пружина | 1 |
| 09 | A810190 | Уплотнительное кольцо | 1 |
| 10 | J271035 | Болт с шайбой | 6 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4656522 | Фильтрующий элемент | 1 |
| 11A | 4643446 | Кольцо | 1 |
| 11B | 4643444 | Клапан | 1 |
| 11B1 | 4683135 | Уплотнительное кольцо | 1 |
| 11C | A810095 | Уплотнительное кольцо | 1 |
| 11D | 4656602 | Фильтрующий элемент | 1 |
| 15 | 4631063 | Всасывающий фильтр | 1 |
| 15A | 263G7-52411 | Шток | 1 |
| 15B | 4648651 | Сетчатый фильтр | 1 |
| 16 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 9184556 | Крышка | 1 |
| 17A | 4408661 | Кронштейн | 1 |
| 17B | 1025093 | Крышка | 1 |
| 17C | 4350623 | Болт | 1 |
| 17D | 4225466 | Пружинная шайба | 1 |
| 17E | 4225472 | Плоская шайба | 1 |
| 18 | J271025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 28 | 263G752421 | Указатель уровня | 1 |
| 32 | 8023981 | Крышка | 1 |
| 33 | J271025 | Болт с шайбой | 6 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A810160 | Уплотнительное кольцо | 1 |
| 50 | 263G750061 | Пробка дренажный | 1 |
| 51 | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
