Пилотные гидролинии (палец рычаг) — HITACHI ZW250-5B

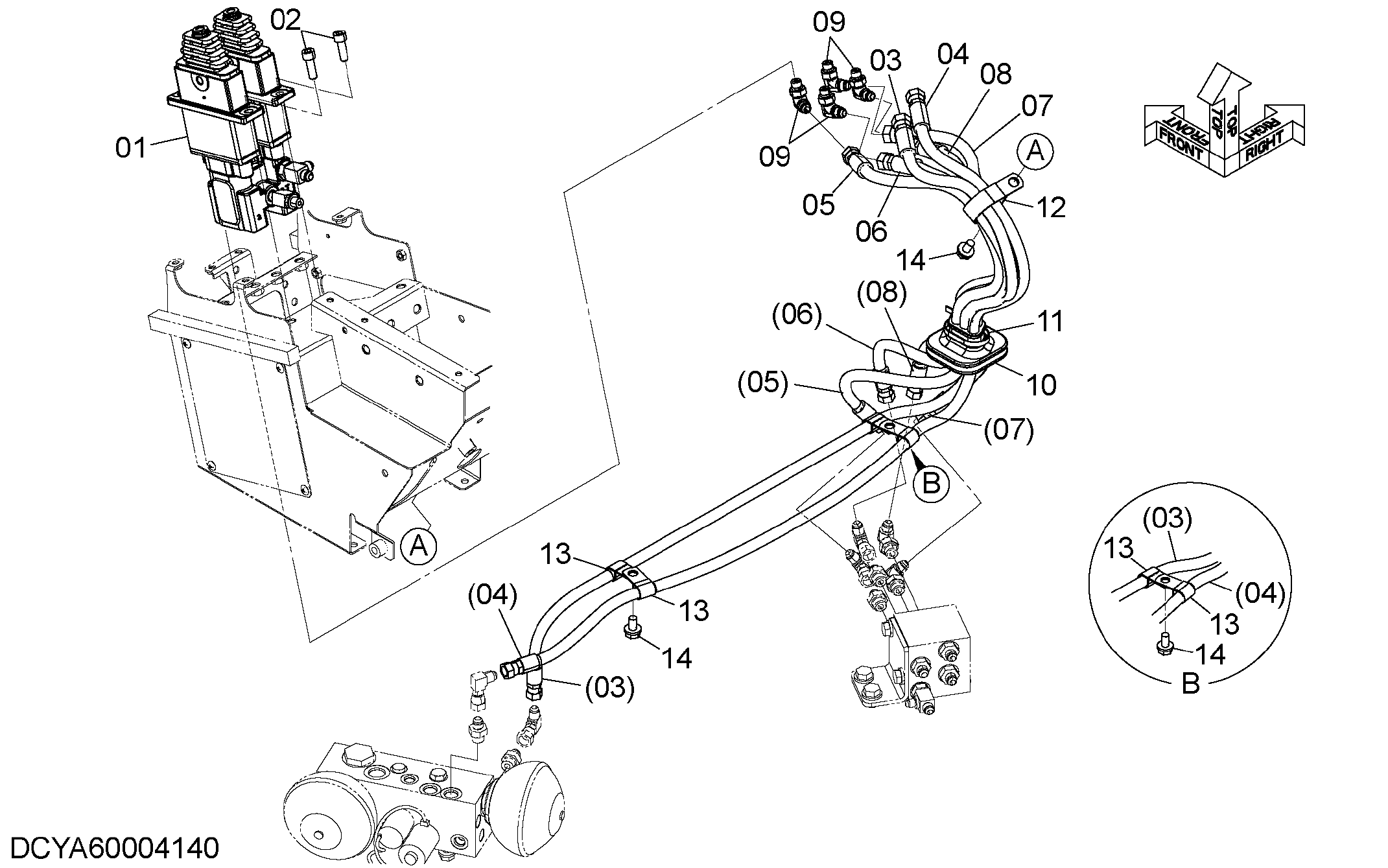

Заводская схема «Пилотные гидролинии (палец рычаг)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G732052 | Пилотный клапан | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 4 |
| 03 | 4662664 | Шланг | 1 |
| 04 | 4631070 | Шланг | 1 |
| 05 | 4715402 | Шланг | 1 |
| 06 | 4674811 | Шланг | 1 |
| 07 | 4672108 | Шланг | 1 |
| 08 | 4655858 | Шланг | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | YA00005710 | Резиновая прокладка | 1 |
| 11 | 0491321380 | Ленточный зажим | 1 |
| 12 | 4193848 | Зажим | 1 |
| 13 | 4190253 | Зажим | 4 |
| 14 | J271020 | Болт с шайбой | 3 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
