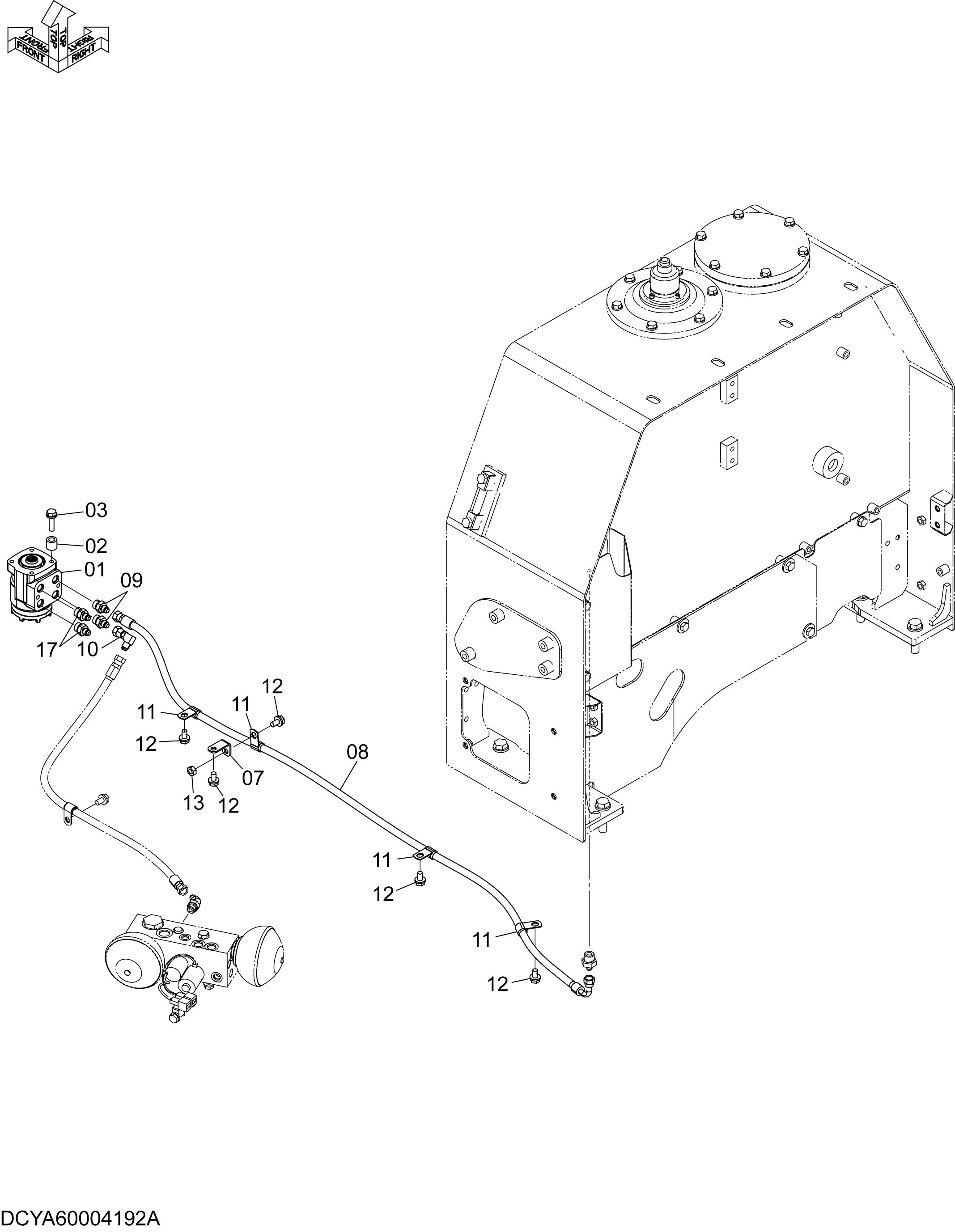

Рулевое управление детали (орбитрол)(1) — HITACHI ZW250-5B
Заводская схема «Рулевое управление детали (орбитрол)(1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003909 | Клапан рулевого управления | 1 |
| 02 | YA00004331 | Проставка | 4 |
| 03 | J271040 | Болт с шайбой | 4 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | 263J222181 | Кронштейн | 1 |
| 08 | 4296271 | Нейлоновый шланг | 1 |
| 09 | 4209765 | Адаптер | 2 |
| 09A | U10778U | Уплотнительное кольцо | 1 |
| 10 | 4239976 | Унион S | 1 |
| 11 | 4190275 | Зажим | 4 |
| 12 | J271020 | Болт с шайбой | 5 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J950010 | Гайка | 1 |
| 17 | 4209765 | Адаптер | 2 |
| 17A | U10778U | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
