Основные гидролинии (3-золотник)(AP3) — HITACHI ZW250-5B

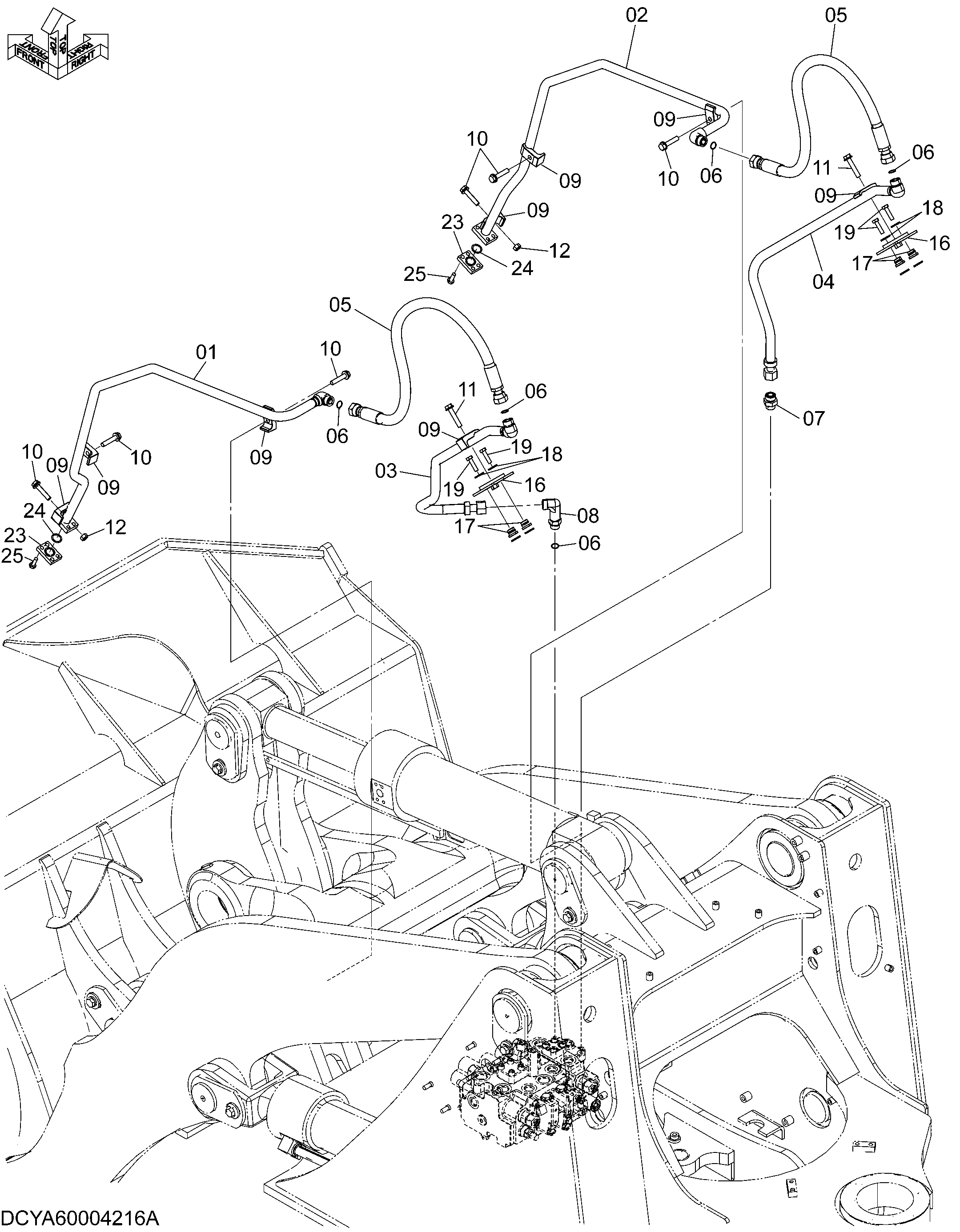

Заводская схема «Основные гидролинии (3-золотник)(AP3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563H760031 | Трубка | 1 |
| 02 | 563H760041 | Трубка | 1 |
| 03 | YA40003845 | Трубка | 1 |
| 04 | YA40003846 | Трубка | 1 |
| 05 | 4250079 | Шланг | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 6 |
| 07 | A853166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4267201 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4190126 | Хомут трубки | 8 |
| 10 | J271260 | Болт с шайбой | 6 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271265 | Болт с шайбой | 2 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J950012 | Гайка | 2 |
| 16 | 563F762051 | Кронштейн | 2 |
| 17 | 2640732001 | Амортизатор резиновый | 4 |
| 18 | 2660652721 | Шайба | 4 |
| 19 | J901040 | Болт | 4 |
| 23 | 563H762161 | Фланец | 2 |
| 24 | 971489 | Уплотнительное кольцо | 2 |
| 25 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
