Охлаждение устройство детали — HITACHI ZW250-5B

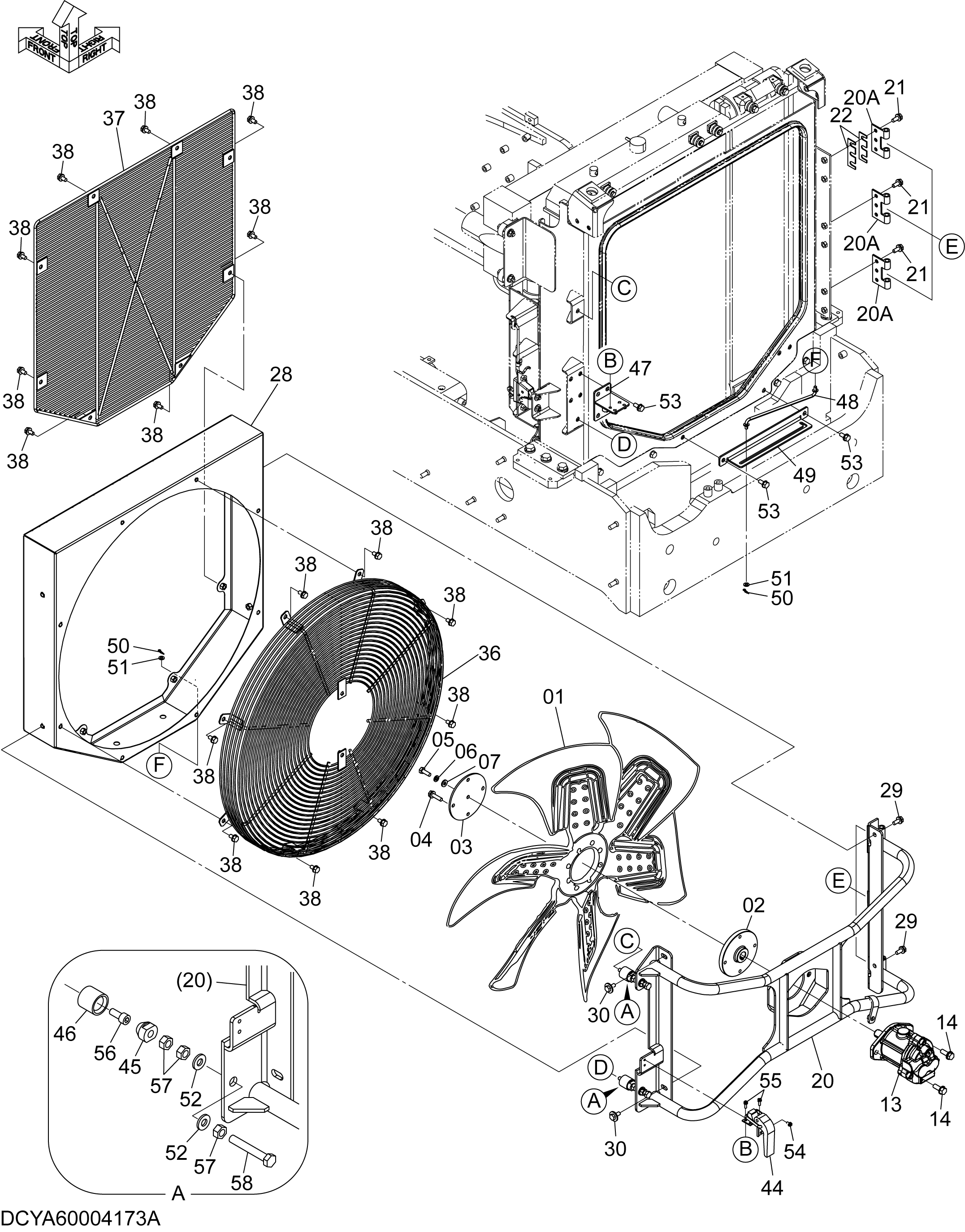

Заводская схема «Охлаждение устройство детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640773 | Вентилятор | 1 |
| 02 | 4713808 | Муфта | 1 |
| 03 | YA00011206 | Ограничитель | 1 |
| 04 | J271040 | Болт с шайбой | 4 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J901030 | Болт | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | J222010 | Шайба | 1 |
| 13 | YA00011207 | Гидромотор | 1 |
| 14 | J271235 | Болт с шайбой | 2 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 20 | YA40003813 | Кронштейн | 1 |
| 20A | 263G212811 | Петля | 3 |
| 21 | J271025 | Болт с шайбой | 6 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 263G213451 | Проставка | 2 |
| 28 | 263G210131 | Кожух | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J281025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 36 | 263G210191 | Защита вентилятор | 1 |
| 37 | 263G210271 | Защитный кожух | 1 |
| 38 | J271020 | Болт с шайбой | 16 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 44 | 263F212281 | Защёлка | 1 |
| 45 | 263F212261 | Палец | 2 |
| 46 | 263F212271 | Бобышка | 2 |
| 47 | YA40003814 | Кронштейн | 1 |
| 48 | 263G210151 | Шток | 1 |
| 49 | YA00005994 | Пластина | 1 |
| 50 | 2606742081 | Стопорный палец | 2 |
| 51 | A590108 | Плоская шайба | 2 |
| 52 | J222012 | Шайба | 4 |
| 53 | J271025 | Болт с шайбой | 6 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | J460614 | Винт с шайбой | 2 |
| 55 | J460620 | Винт с шайбой | 4 |
| 56 | J781025 | Болт с внутренним шестигранником | 2 |
| 57 | J950012 | Гайка | 6 |
| 58 | M261280 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
