Двигатель — HITACHI ZW250-5B

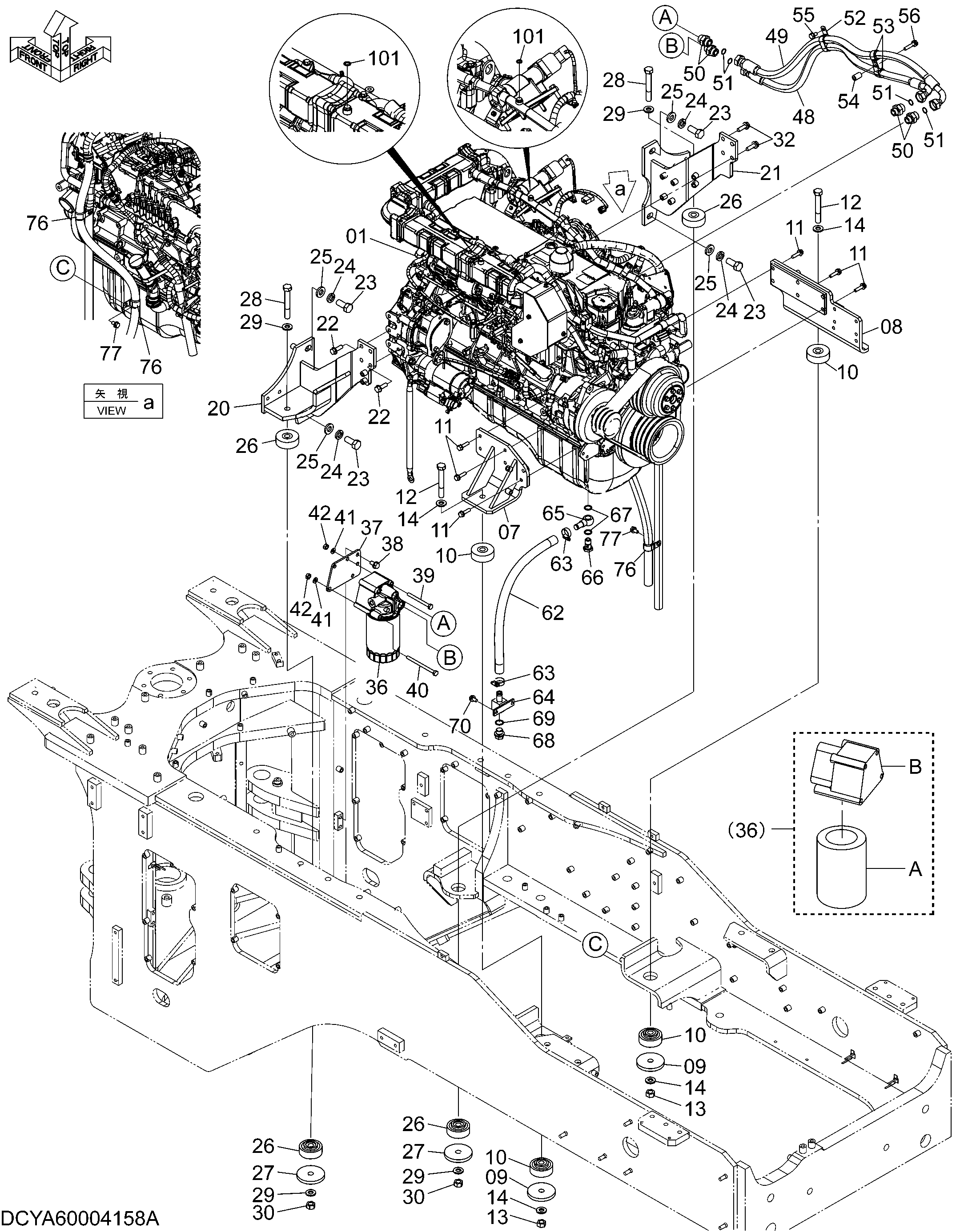

Заводская схема «Двигатель» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003893 | Двигатель | 1 |
| 01A | YA00016292 | Ремень вентилятор | 1 |
| 01B | 4489830 | Генератор | 1 |
| 01C | YA00010304 | Датчик | 1 |
| 01D | YA00011513 | Датчик угла | 1 |
| 01E | YA00010305 | Датчик термостатический | 1 |
| 01F | 4657942 | Датчик давления | 1 |
| 01G | YA00010306 | Датчик давления | 1 |
| 01H | 4371318 | Выключатель термостатический | 1 |
| 01I | YA00016293 | Жгут проводов | 1 |
| 01J | YA00011515 | Датчик термостатический | 1 |
| 01K | YA00011516 | Пробка | 1 |
| 01L | YA00011517 | Манжета | 1 |
| 07 | YA40003787 | Кронштейн | 1 |
| 08 | YA40003785 | Кронштейн | 1 |
| 09 | 263G102161 | Пластина | 2 |
| 10 | 4622543 | Резиновая прокладка | 4 |
| 11 | J271040 | Болт с шайбой | 12 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 0111618125 | Болт | 2 |
| 13 | 0140150018 | Гайка | 2 |
| 14 | J222018 | Шайба | 4 |
| 20 | YA40003996 | Кронштейн | 1 |
| 21 | YA40003997 | Кронштейн | 1 |
| 22 | J271240 | Болт с шайбой | 8 |
| 22A | J901240 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 0111620045 | Болт | 4 |
| 24 | J257220 | Пружинная шайба | 4 |
| 25 | J222020 | Шайба | 4 |
| 26 | 4629781 | Резиновая прокладка | 4 |
| 27 | 263G102161 | Пластина | 2 |
| 28 | 0111618125 | Болт | 2 |
| 29 | J222018 | Шайба | 4 |
| 30 | 0140150018 | Гайка | 2 |
| 36 | 4485262 | Масляный фильтр | 1 |
| 36A | 4658521 | Масляный фильтр | 1 |
| 37 | YA00005945 | Пластина | 1 |
| 38 | J271225 | Болт с шайбой | 2 |
| 38A | J901225 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J901002 | Болт | 2 |
| 40 | J901008 | Болт | 2 |
| 41 | A590110 | Плоская шайба | 4 |
| 42 | J950010 | Гайка | 4 |
| 48 | 4623209 | Шланг масляный | 1 |
| 49 | 4428617 | Шланг масляный | 1 |
| 50 | 4473871 | Адаптер | 4 |
| 50A | 4153103 | Уплотнительное кольцо | 1 |
| 51 | 4430912 | Уплотнительное кольцо | 4 |
| 52 | 4411911 | Зажим | 1 |
| 53 | 4192035 | Зажим | 2 |
| 54 | 2675675841 | Втулка | 1 |
| 55 | J271020 | Болт с шайбой | 1 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271050 | Болт с шайбой | 1 |
| 56A | J901050 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 62 | 263G102171 | Шланг | 1 |
| 63 | 4504367 | Хомут шланга | 2 |
| 64 | 2640102081 | Адаптер | 1 |
| 65 | 2640102021 | Соединение проушина | 1 |
| 66 | 2640102031 | Болт проушина | 1 |
| 67 | 2640102041 | Манжета | 2 |
| 68 | 2640102051 | Пробка | 1 |
| 69 | 4153531 | Уплотнительное кольцо | 1 |
| 70 | J271020 | Болт с шайбой | 2 |
| 70A | J901020 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 76 | 4192035 | Зажим | 3 |
| 77 | J271020 | Болт с шайбой | 2 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 101 | YA00011517 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
