Электрооборудование (задний)(зажим) — HITACHI ZW250-5B

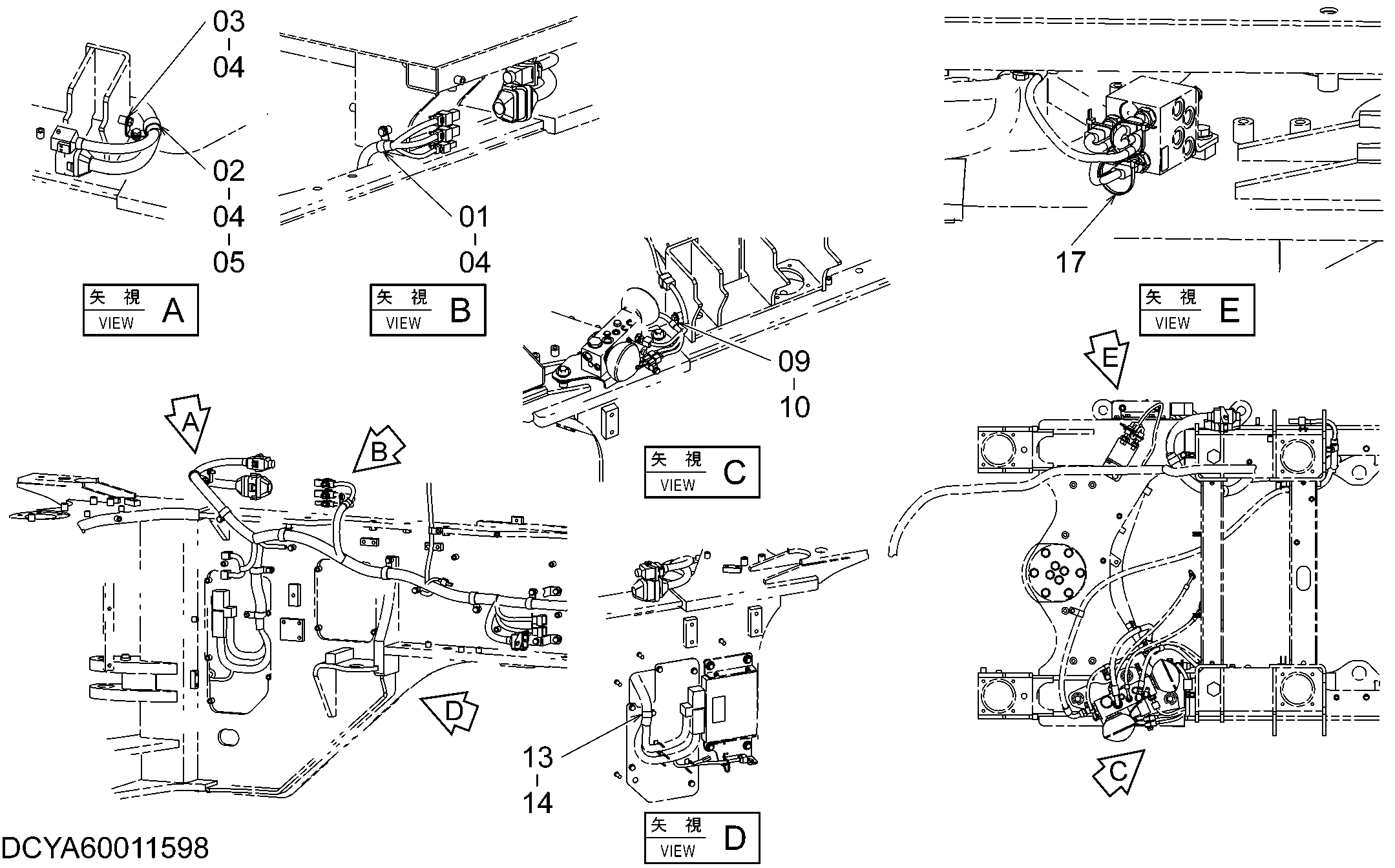

Заводская схема «Электрооборудование (задний)(зажим)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190277 | Зажим | 1 |
| 02 | 4190264 | Зажим | 1 |
| 03 | 263J222181 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 3 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J950010 | Гайка | 1 |
| 09 | 4190275 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 1 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4190291 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 0491311200 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
