Гидроцилиндр. подъём (правый) — HITACHI ZW250-5B

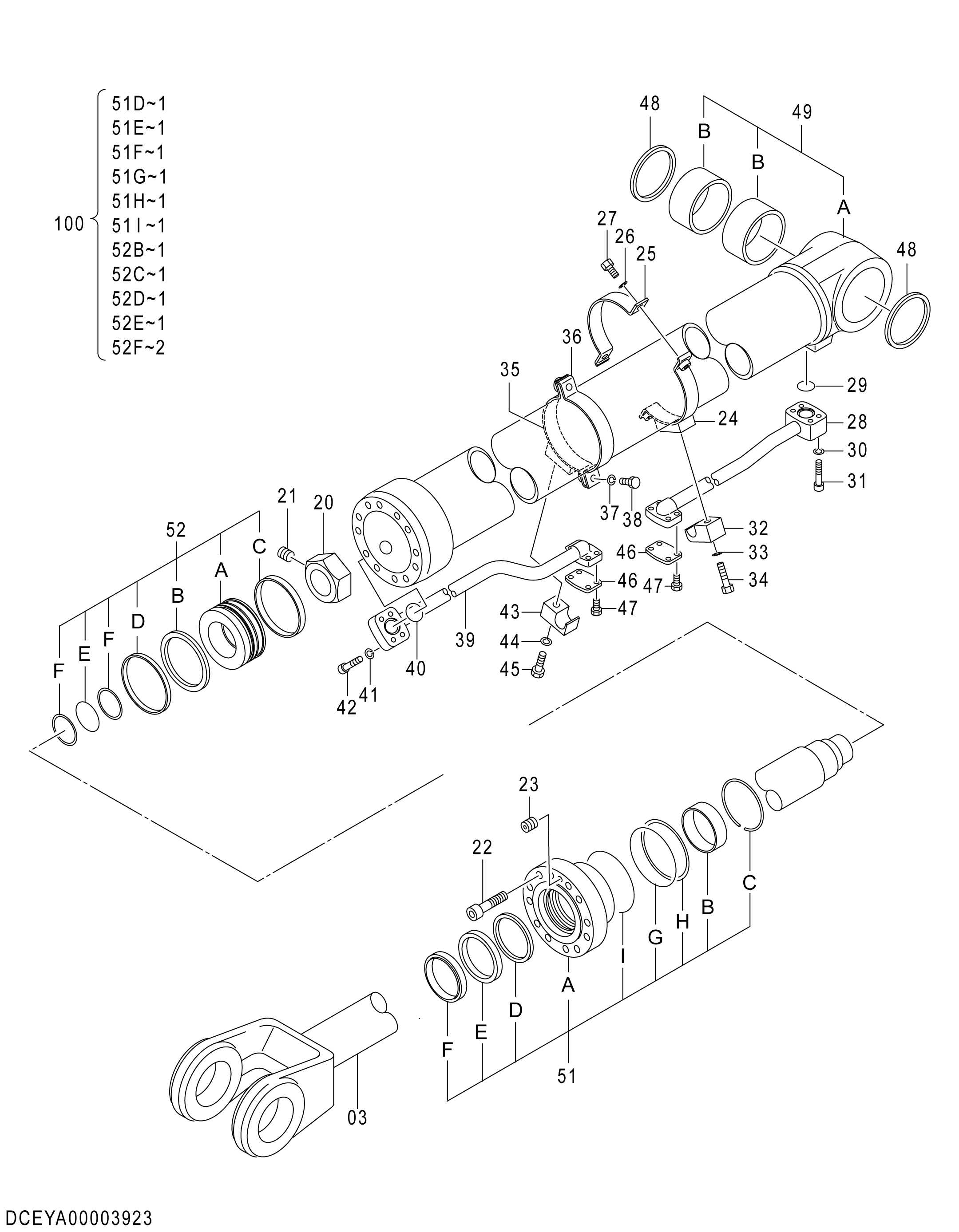

Заводская схема «Гидроцилиндр. подъём (правый)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00003923 | Гидроцилиндр. подъём | 1 | |
| 03 | 263H847022 | Шток гидроцилиндр. | 1 |
| 20 | 263G847161 | Гайка | 1 |
| 21 | 1226721 | Установочный винт | 1 |
| 22 | M341660 | Болт с внутренним шестигранником | 12 |
| 23 | 263G847181 | Установочный винт | 1 |
| 24 | 263G847192 | Лента | 1 |
| 25 | 263G847201 | Лента | 1 |
| 26 | XB00002033 | Пружинная шайба | 2 |
| 27 | J901030 | Болт | 2 |
| 28 | 263G847211 | Трубка фланец | 1 |
| 29 | 4506428 | Уплотнительное кольцо | 1 |
| 30 | XB00002033 | Пружинная шайба | 4 |
| 31 | M341050 | Болт с внутренним шестигранником | 4 |
| 32 | XB00002075 | Хомут трубки | 1 |
| 33 | XB00001962 | Пружинная шайба | 1 |
| 34 | J901250 | Болт | 1 |
| 35 | 263G847231 | Лента | 1 |
| 36 | 263G847201 | Лента | 1 |
| 37 | XB00002033 | Пружинная шайба | 2 |
| 38 | J901030 | Болт | 2 |
| 39 | 263H847041 | Трубка фланец | 1 |
| 40 | 4506428 | Уплотнительное кольцо | 1 |
| 41 | XB00002033 | Пружинная шайба | 4 |
| 42 | M341050 | Болт с внутренним шестигранником | 4 |
| 43 | XB00002075 | Хомут трубки | 1 |
| 44 | XB00001962 | Пружинная шайба | 1 |
| 45 | J901250 | Болт | 1 |
| 46 | XB00003348 | Крышка пыль | 2 |
| 47 | XB00003349 | Болт | 8 |
| 48 | 263G847251 | Пылезащитное уплотнение | 2 |
| 49 | 263H847121 | Труба гидроцилиндра | 1 |
| 49A | 263H847011 | Труба гидроцилиндра | 1 |
| 49B | 4381857 | Втулка | 2 |
| 51 | XB00003352 | Крышка | 1 |
| 51A | XB00003353 | Крышка | 1 |
| 51B | XB00002012 | Втулка | 1 |
| 51C | XB00002013 | Стопорное кольцо | 1 |
| 51D | 263G847061 | Кольцо буффер | 1 |
| 51E | 263G847071 | U-образная манжета | 1 |
| 51F | XB00003356 | Пылезащитное уплотнение | 1 |
| 51G | A811125 | Уплотнительное кольцо | 1 |
| 51H | 263G847101 | Опорное кольцо | 1 |
| 51I | A811130 | Уплотнительное кольцо | 1 |
| 52 | 263H847101 | Поршень | 1 |
| 52A | 263H847071 | Поршень | 1 |
| 52B | 263H847031 | Уплотнительное кольцо | 1 |
| 52C | 263G847131 | Износостойкое кольцо | 1 |
| 52D | 263G847143 | Поршневое кольцо | 1 |
| 52E | XB00000621 | Уплотнительное кольцо | 1 |
| 52F | 263G847151 | Опорное кольцо | 2 |
| 100 | XB00003364 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
