Крутящий момент преобразователь трубопроводы — HITACHI ZW250-5B

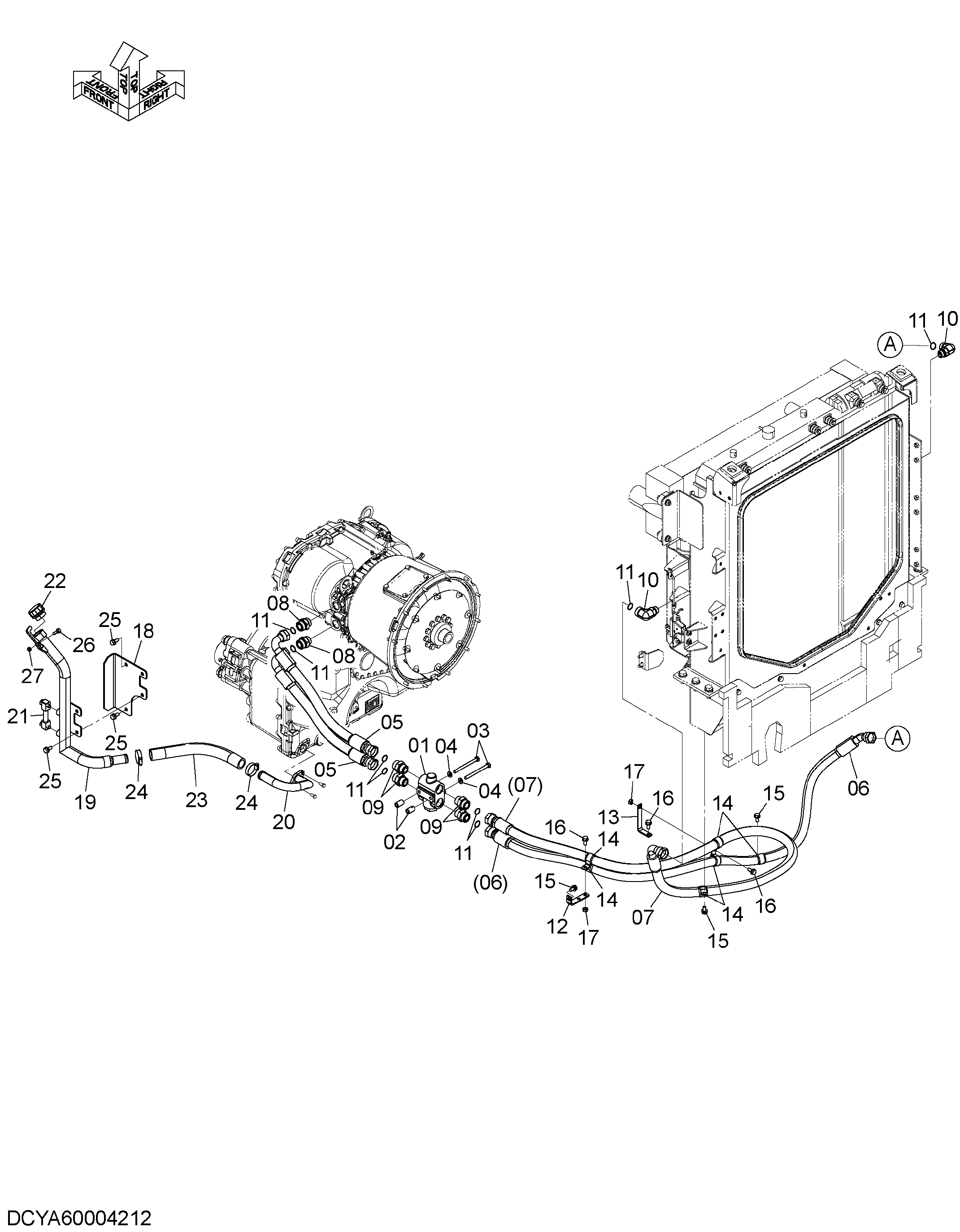

Заводская схема «Крутящий момент преобразователь трубопроводы» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003921 | Обратный клапан | 1 |
| 02 | 2675675841 | Втулка | 2 |
| 03 | J901004 | Болт | 2 |
| 04 | J222010 | Шайба | 2 |
| 05 | XV00000067 | Шланг | 2 |
| 06 | XV00000068 | Шланг | 1 |
| 07 | 4471128 | Шланг | 1 |
| 08 | 263E762501 | Адаптер | 2 |
| 09 | A853188 | Адаптер | 4 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853368 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4420526 | Уплотнительное кольцо | 8 |
| 12 | 263J672091 | Кронштейн | 1 |
| 13 | 2682542311 | Кронштейн | 1 |
| 14 | 4190264 | Зажим | 6 |
| 15 | J271020 | Болт с шайбой | 3 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271025 | Болт с шайбой | 3 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J950010 | Гайка | 2 |
| 18 | 263G780171 | Защитный кожух | 1 |
| 19 | 263G780102 | Заливная горловина | 1 |
| 20 | 263G780111 | Трубка | 1 |
| 21 | 263G752421 | Указатель уровня | 1 |
| 22 | 263G782251 | Сапун | 1 |
| 23 | 4054387 | Резиновый шланг | 1 |
| 24 | 4011675 | Хомут шланга | 2 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J260825 | Болт с шайбой | 1 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
