Пол плата (3) — HITACHI ZW250-5B

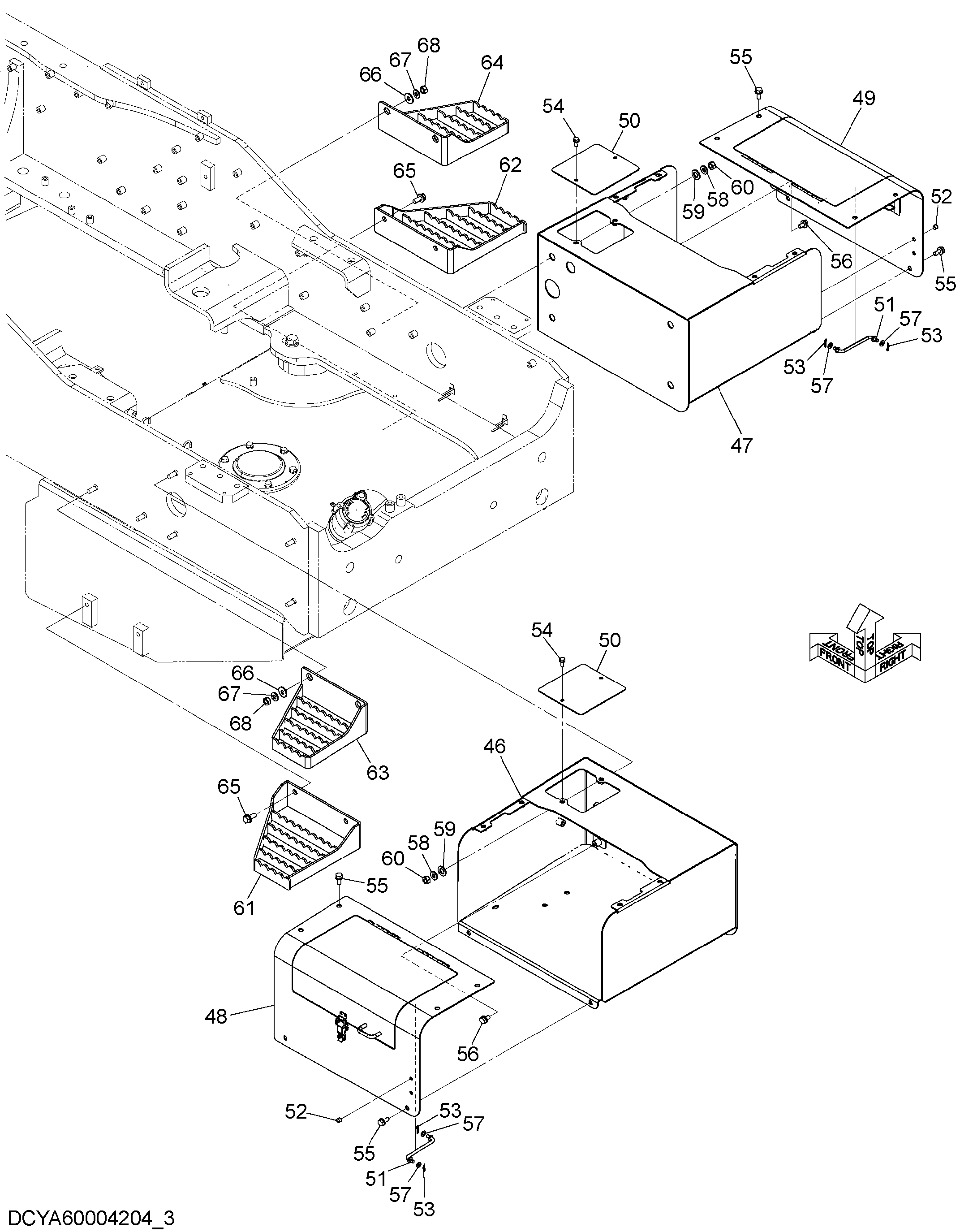

Заводская схема «Пол плата (3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 46 | YA40003898 | Короб аккумулятор | 1 |
| 47 | YA40003981 | Короб аккумулятор | 1 |
| 48 | YA40003907 | Крышка | 1 |
| 49 | YA40003908 | Крышка | 1 |
| 50 | YA00006065 | Пластина | 2 |
| 51 | 263E652691 | Шток | 2 |
| 52 | 2675412491 | Пробка пластиковый | 4 |
| 53 | 2606742081 | Стопорный палец | 4 |
| 54 | J260820 | Болт с шайбой | 4 |
| 54A | J900820 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | J271025 | Болт с шайбой | 12 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271020 | Болт с шайбой | 2 |
| 56A | J901020 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 65 | J271230 | Болт с шайбой | 4 |
| 65A | J901230 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 57 | A590108 | Плоская шайба | 4 |
| 58 | J222012 | Шайба | 8 |
| 59 | A590116 | Плоская шайба | 8 |
| 60 | J950012 | Гайка | 8 |
| 61 | YA40003953 | Ступень | 1 |
| 62 | YA40003954 | Ступень | 1 |
| 63 | YA40003955 | Ступень | 1 |
| 64 | YA40003956 | Ступень | 1 |
| 66 | 449490 | Плоская шайба | 4 |
| 67 | J222012 | Шайба | 4 |
| 68 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
