Тормоз (тормоз тяга) — HITACHI ZW250-5B

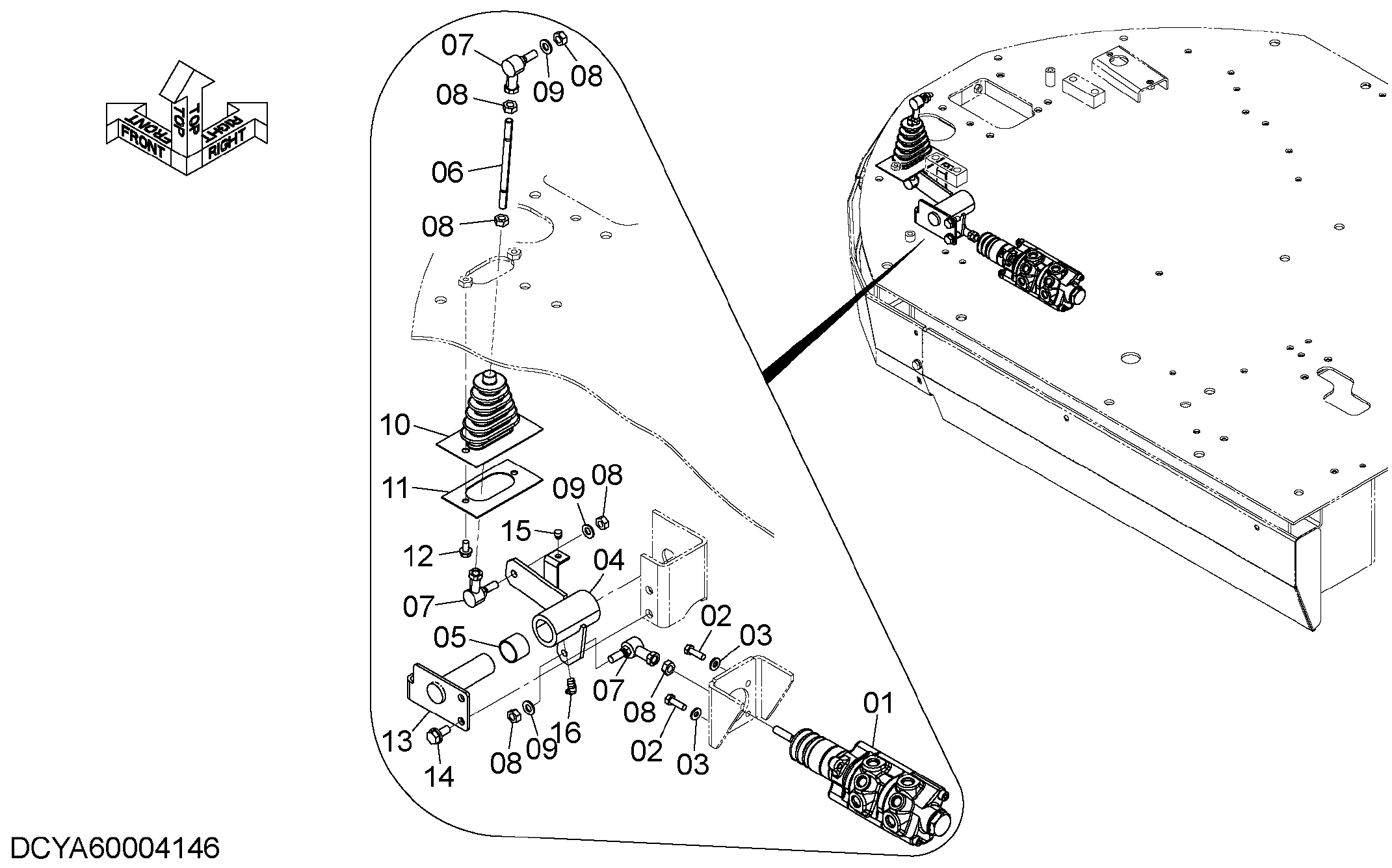

Заводская схема «Тормоз (тормоз тяга)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003911 | Тормозной клапан | 1 |
| 02 | 0110608025 | Болт | 4 |
| 03 | J222008 | Шайба | 4 |
| 04 | YA40003632 | Белл кранк | 1 |
| 05 | 2626542031 | Втулка | 2 |
| 06 | 2640542051 | Шток | 1 |
| 07 | 4722821 | Шарнир | 3 |
| 08 | J950010 | Гайка | 6 |
| 09 | A590110 | Плоская шайба | 3 |
| 10 | 2650742021 | Защитный чехол | 1 |
| 11 | 263E542041 | Пластина | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 263E542061 | Палец | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 2323540091 | Ограничитель резиновый | 1 |
| 16 | 0490100160 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
