Тормоз трубопроводы (1-1) — HITACHI ZW250-5B

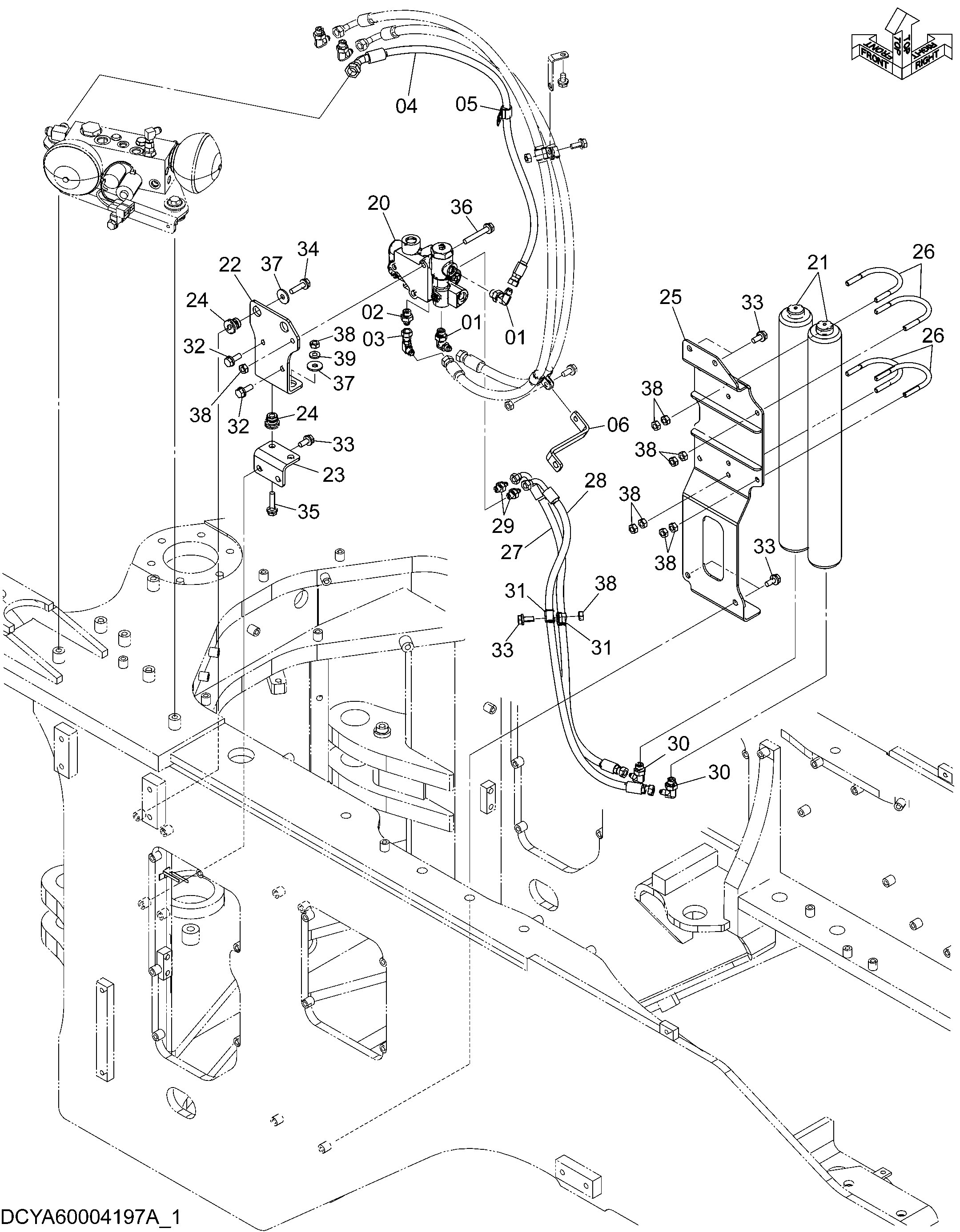

Заводская схема «Тормоз трубопроводы (1-1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 1 |
| 04 | XV00000069 | Шланг | 1 |
| 05 | 4190253 | Зажим | 1 |
| 06 | YA00006005 | Кронштейн | 1 |
| 20 | YA00003912 | Клапан | 1 |
| 21 | YA00003913 | Гидроаккумулятор | 2 |
| 21A | 263G547531 | Пылезащитный колпачок | 1 |
| 21B | XB00003699 | Корпус | 1 |
| 22 | YA00006029 | Кронштейн | 1 |
| 23 | YA00006030 | Кронштейн | 1 |
| 24 | 2640732001 | Амортизатор резиновый | 4 |
| 25 | YA40004000 | Кронштейн | 1 |
| 26 | 263G743801 | U-образный болт | 4 |
| 27 | XV00000086 | Шланг | 1 |
| 28 | XV00000061 | Шланг | 1 |
| 29 | A852122 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852332 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 2675242641 | Зажим | 2 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271025 | Болт с шайбой | 7 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271040 | Болт с шайбой | 2 |
| 34A | J901040 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271045 | Болт с шайбой | 2 |
| 35A | J901045 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271070 | Болт с шайбой | 1 |
| 36A | J901070 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J217083 | Шайба | 4 |
| 38 | J950010 | Гайка | 20 |
| 39 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
