Дверь (левый)(1) — HITACHI ZW250-5B

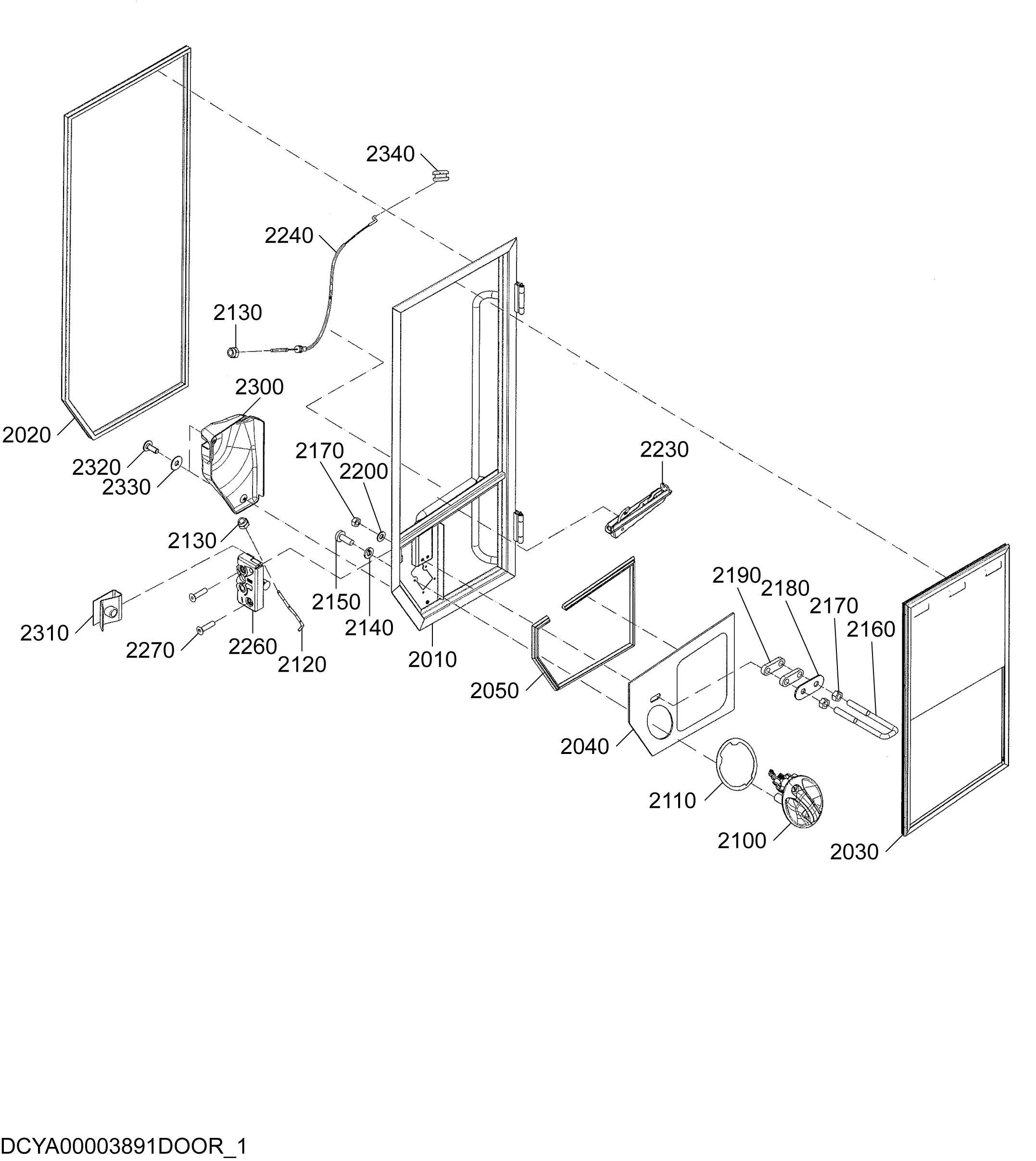

Заводская схема «Дверь (левый)(1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2010 | XB00004517 | Рама | 1 |
| 2020 | XB00004518 | Уплотнение | 1 |
| 2030 | XB00004519 | Рамка окна | 1 |
| 2040 | XB00004520 | Стекло | 1 |
| 2050 | XB00004521 | Резиновое уплотнение | 1 |
| 2100 | XB00004522 | Рукоятка | 1 |
| 2110 | XB00004523 | Резиновое уплотнение | 1 |
| 2120 | XB00004524 | Шток | 1 |
| 2130 | XB00004525 | Гайка | 2 |
| 2140 | XB00004526 | Шайба | 4 |
| 2150 | XB00004527 | Винт | 4 |
| 2160 | XB00004528 | Крюк | 1 |
| 2170 | XB00004511 | Гайка | 4 |
| 2180 | XB00004529 | Пластина | 1 |
| 2190 | XB00004530 | Пластина | 2 |
| 2200 | XB00004512 | Шайба | 2 |
| 2230 | XB00004531 | Рукоятка | 1 |
| 2240 | XB00004532 | Трос | 1 |
| 2260 | XB00004533 | Замок двери | 1 |
| 2270 | XB00004534 | Винт | 2 |
| 2300 | XB00004535 | Крышка | 1 |
| 2310 | XB00004536 | Гайка | 1 |
| 2320 | XB00004507 | Винт | 2 |
| 2330 | XB00004537 | Шайба | 2 |
| 2340 | XB00004538 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
