MAD защита — HITACHI ZW250-5B

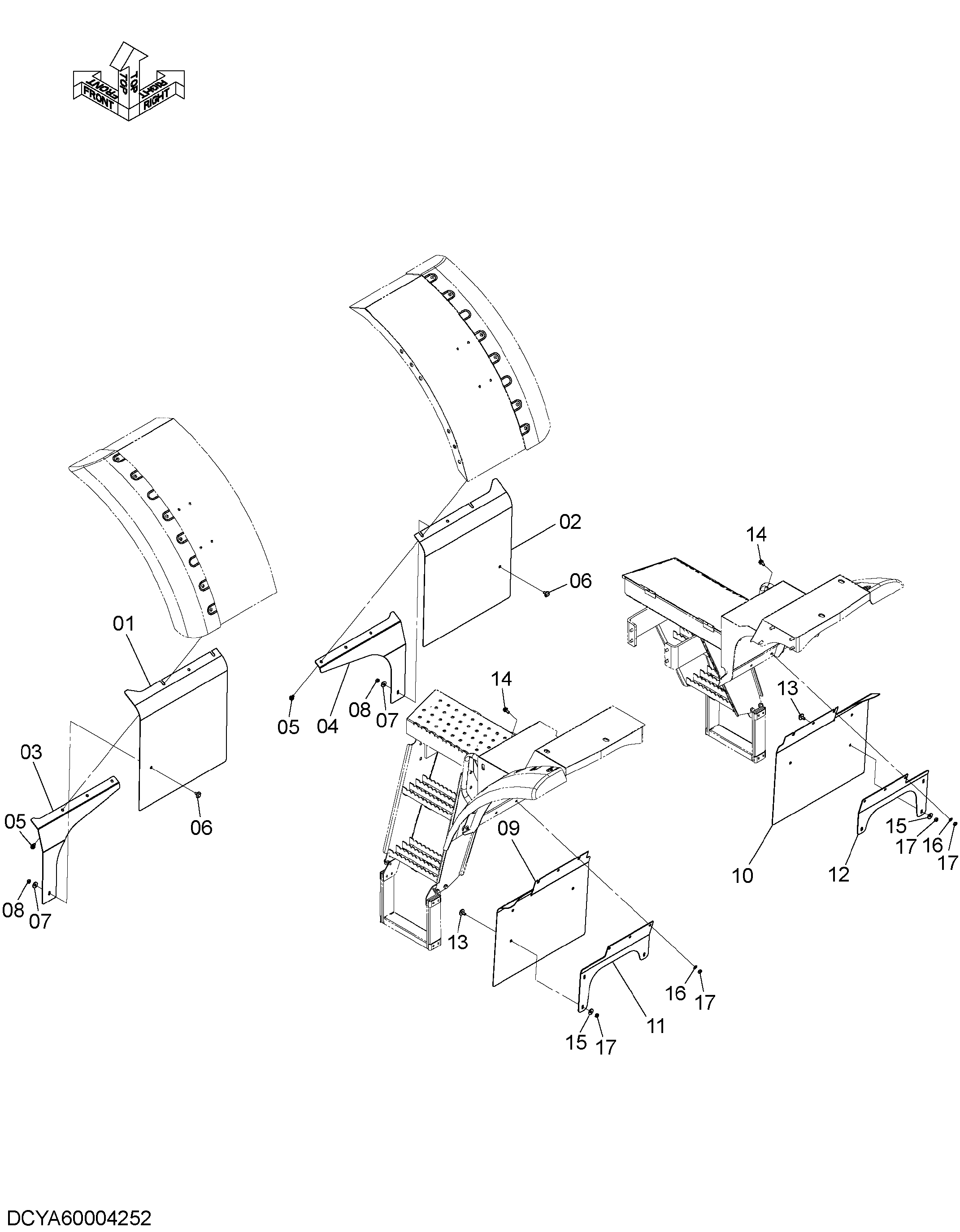

Заводская схема «MAD защита» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00016324 | Крышка | 1 |
| 02 | YA00016325 | Крышка | 1 |
| 03 | YA00006183 | Пластина | 1 |
| 04 | YA00006184 | Пластина | 1 |
| 05 | J271025 | Болт с шайбой | 6 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | J217083 | Шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | YA00016326 | Крышка | 1 |
| 10 | YA00016327 | Крышка | 1 |
| 11 | YA00006187 | Пластина | 1 |
| 12 | YA00006188 | Пластина | 1 |
| 13 | J281025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J217083 | Шайба | 6 |
| 16 | A590110 | Плоская шайба | 6 |
| 17 | J950010 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
