Пилотные гидролинии (2-1) — HITACHI ZW250-5B

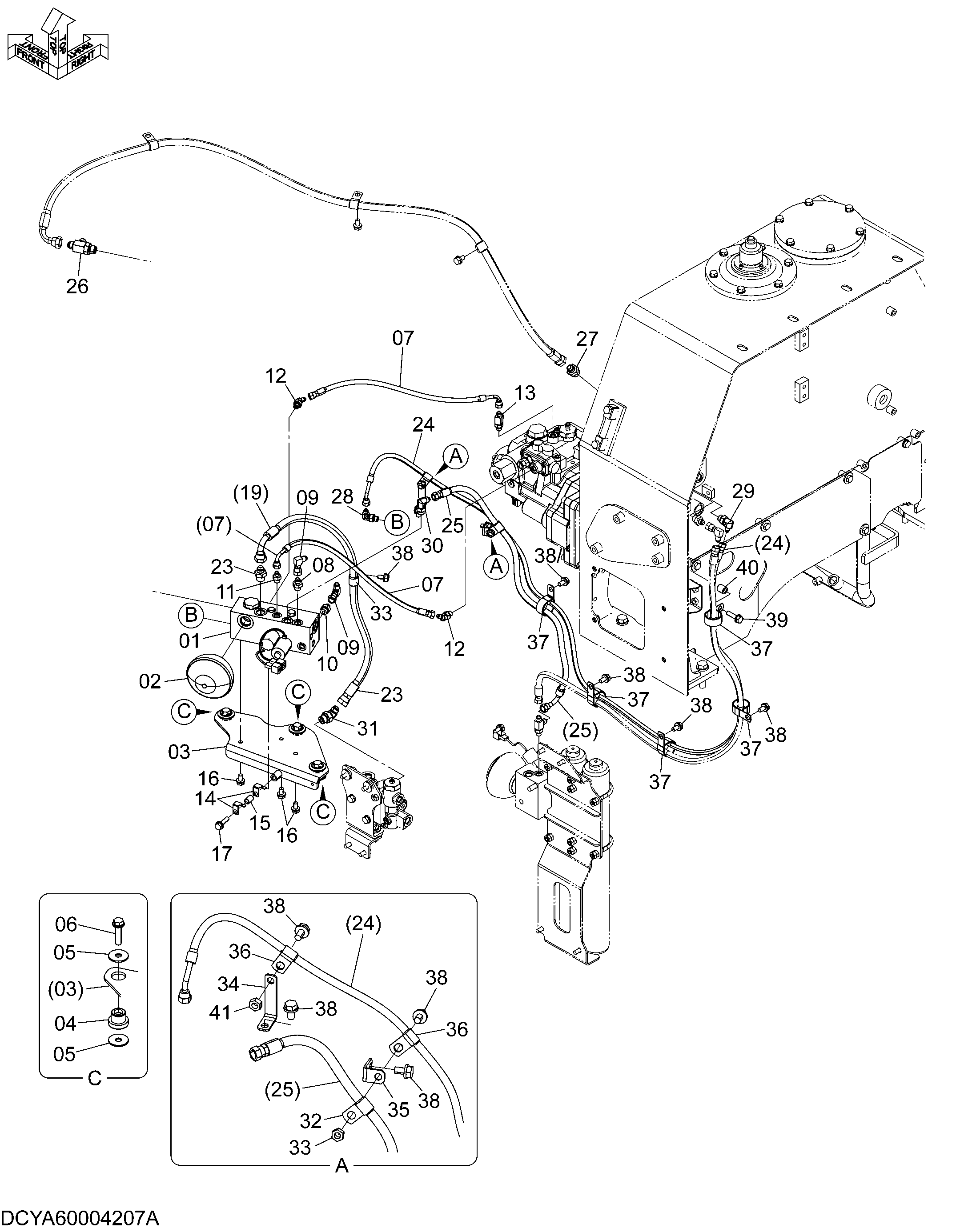

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003915 | Клапан | 1 |
| 02 | YA00003916 | Гидроаккумулятор | 1 |
| 03 | YA40003838 | Кронштейн | 1 |
| 04 | 2660642251 | Амортизатор резиновый | 3 |
| 05 | 2631212021 | Шайба | 6 |
| 06 | J271255 | Болт с шайбой | 3 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4462617 | Шланг | 2 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4239976 | Унион S | 2 |
| 10 | 4261938 | Фильтр | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4257159 | Кронштейн | 2 |
| 15 | 263G212301 | Трубка | 1 |
| 16 | J271020 | Болт с шайбой | 3 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271040 | Болт с шайбой | 1 |
| 17A | J901040 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 23 | 4303824 | Шланг | 1 |
| 24 | 4398943 | Шланг | 1 |
| 25 | 4331069 | Нейлоновый шланг | 1 |
| 26 | A852444 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852144 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852332 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852244 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4190275 | Зажим | 1 |
| 33 | 4190262 | Зажим | 1 |
| 34 | 2661242081 | Кронштейн | 1 |
| 35 | 263J222181 | Кронштейн | 1 |
| 36 | 4190272 | Зажим | 2 |
| 37 | 4190291 | Зажим | 5 |
| 38 | J271020 | Болт с шайбой | 9 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271040 | Болт с шайбой | 1 |
| 39A | J901040 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 2655542141 | Втулка | 1 |
| 41 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
