Электрооборудование (задний)(4) — HITACHI ZW250-5B

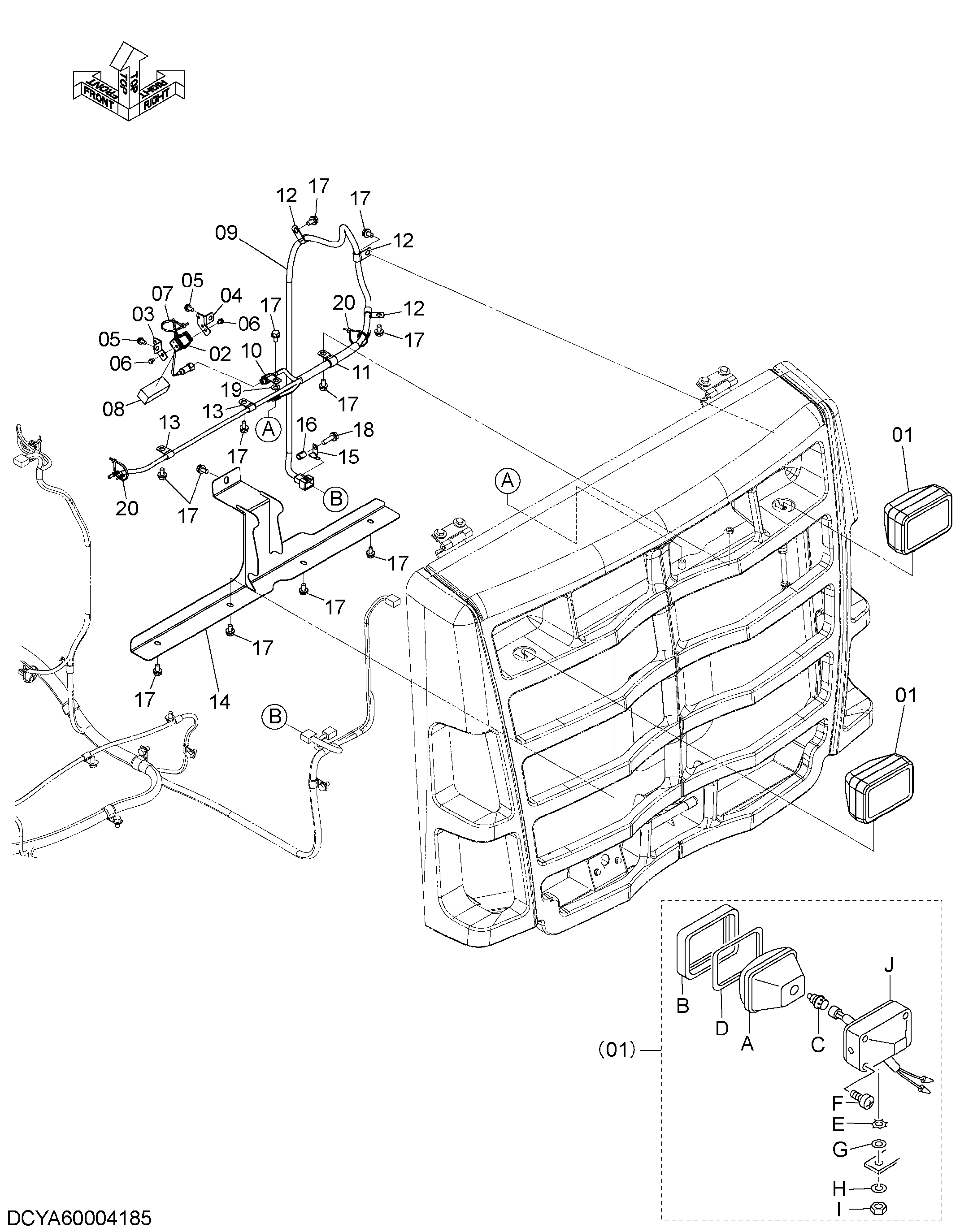

Заводская схема «Электрооборудование (задний)(4)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336570 замена: 4326800 | Фара | 2 |
| 01 | 4326800 | Фара | 2 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 02 | 4703323 | Камера | 1 |
| 03 | YA00006019 | Кронштейн | 1 |
| 04 | YA00006020 | Кронштейн | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260610 | Болт с шайбой | 2 |
| 06A | J900610 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 0491311200 | Ленточный зажим | 1 |
| 08 | YA00006126 | Резиновое уплотнение | 1 |
| 09 | YA00004491 | Жгут проводов | 1 |
| 10 | 4190253 | Зажим | 1 |
| 11 | 4190262 | Зажим | 1 |
| 12 | 4190275 | Зажим | 3 |
| 13 | 4190261 | Зажим | 2 |
| 14 | YA40003832 | Крышка | 1 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | 263G212301 | Трубка | 1 |
| 17 | J271020 | Болт с шайбой | 12 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271040 | Болт с шайбой | 1 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A590110 | Плоская шайба | 1 |
| 20 | 0491311200 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
