Подъём рукоять автоматический левелер система (ADH) — HITACHI ZW250-5B

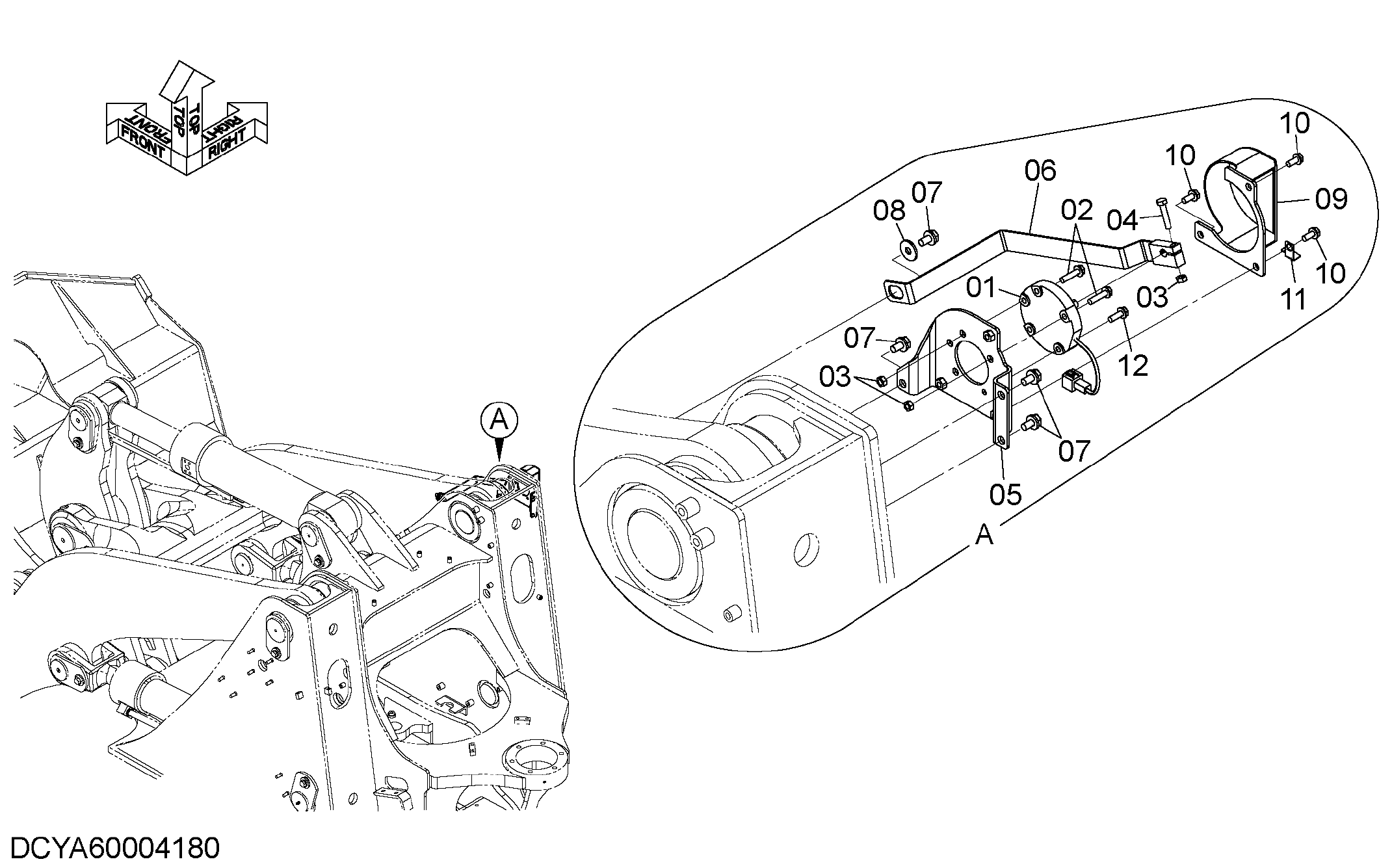

Заводская схема «Подъём рукоять автоматический левелер система (ADH)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4476333 | Датчик угла | 1 |
| 02 | J260835 | Болт с шайбой | 4 |
| 02A | J900835 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J950008 | Гайка | 5 |
| 04 | J900840 | Болт | 1 |
| 05 | 263G240293 | Кронштейн | 1 |
| 06 | 263G240211 | Рычаг | 1 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J217083 | Шайба | 1 |
| 09 | 263G240303 | Крышка | 1 |
| 10 | J260820 | Болт с шайбой | 3 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4257159 | Кронштейн | 1 |
| 12 | J260825 | Болт с шайбой | 1 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
