Общий назначение ковш (с навесной зуб) 3.4m3 — HITACHI ZW250-5B

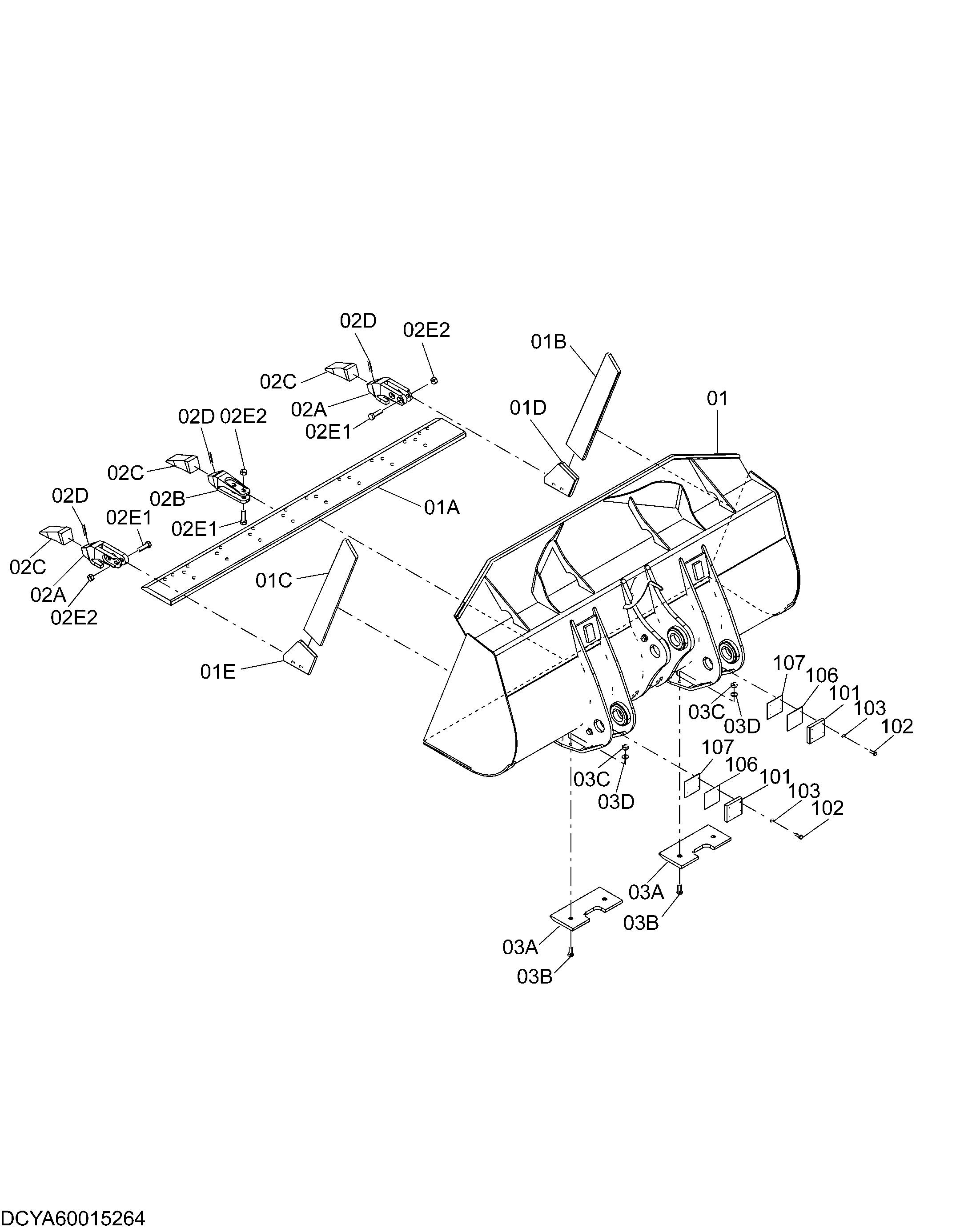

Заводская схема «Общий назначение ковш (с навесной зуб) 3.4m3» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60015264 | В сборе ковш | 1 | |
| 01 | 563H880621 | Ковш | 1 |
| 01A | 563H882411 | Кромка режущий | 1 |
| 01B | 563H882381 | Кромка боковой | 1 |
| 01C | 563H882371 | Кромка боковой | 1 |
| 01D | 563H882401 | Кромка корнер | 1 |
| 01E | 563H882391 | Кромка корнер | 1 |
| 02 | YA60016146 | Зуб | 1 |
| 02A | 3968139511 | Адаптер зуба | 2 |
| 02B | 3968139512 | Адаптер зуба | 8 |
| 02C | 3828129614 | Коронка зуба | 10 |
| 02D | 3828129615 | Стопорный палец | 10 |
| 02E | 3968139514 | Болт и гайка | 20 |
| 03 | YR60002850 | Веар-плате | 1 |
| 03A | 5660067771 | Веар-плате | 2 |
| 03B | 5660051371 | Болт | 4 |
| 03C | 5660054751 | Гайка | 4 |
| 03D | 5660051471 | Шайба | 4 |
| 101 | 2667882351 | Ограничитель | 2 |
| 102 | J901650 | Болт | 8 |
| 103 | J222016 | Шайба | 8 |
| 106 | 2667882371 | Регулировочная шайба | 2 |
| 107 | 2667882381 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
