Головка освещение — HITACHI ZW250-5B

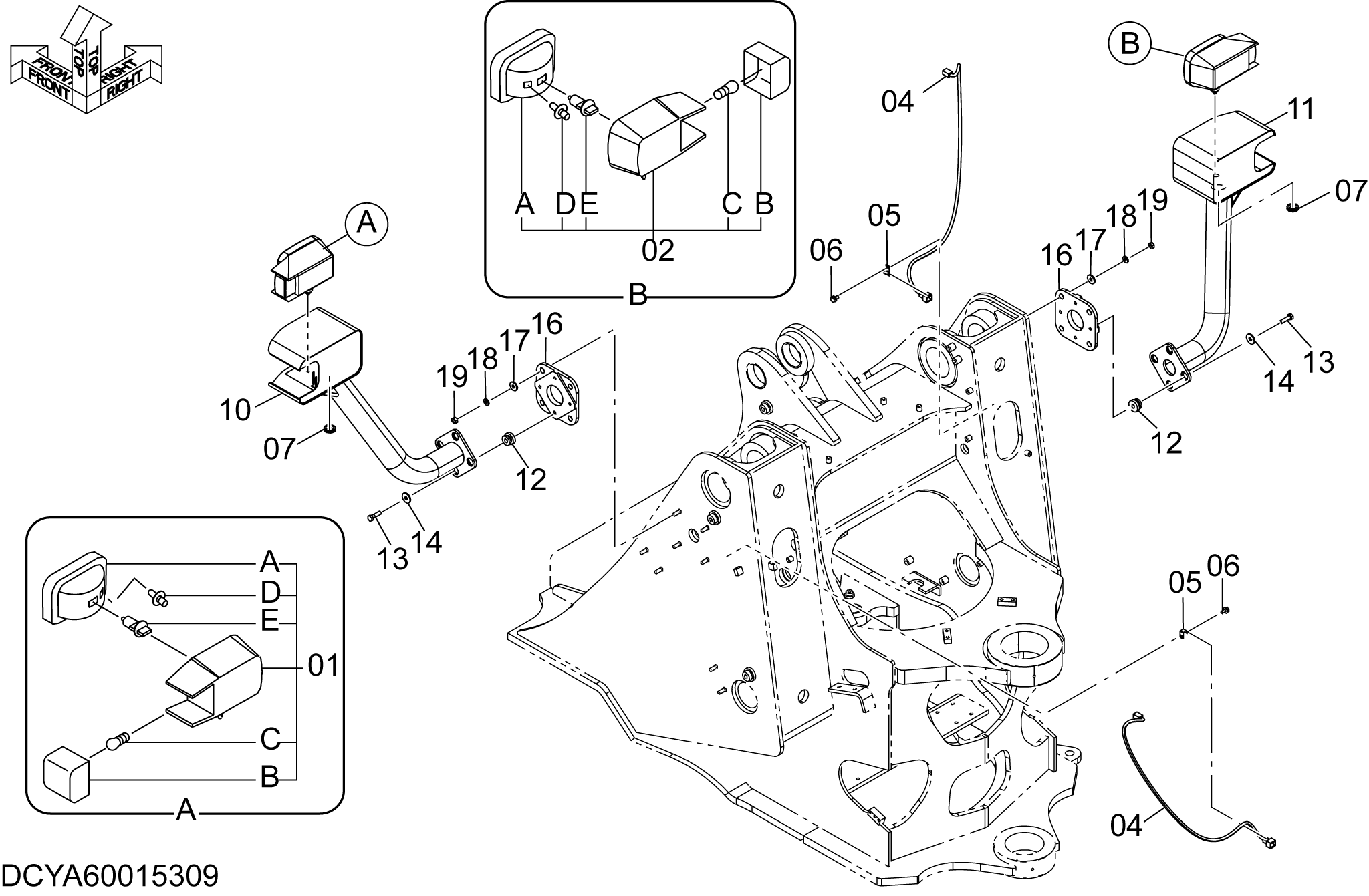

Заводская схема «Головка освещение» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00018872 | Фара | 1 |
| 01A | 263G247051 | Ленс блок | 1 |
| 01B | 263G247081 | Рассеиватель | 1 |
| 01C | 263G247091 | Лампа | 1 |
| 01D | 263G247101 | Лампа | 1 |
| 01E | YA00020460 | Лампа | 1 |
| 02 | YA00018873 | Фара | 1 |
| 02A | 263G247061 | Ленс блок | 1 |
| 02B | 263G247081 | Рассеиватель | 1 |
| 02C | 263G247091 | Лампа | 1 |
| 02D | 263G247101 | Лампа | 1 |
| 02E | YA00020460 | Лампа | 1 |
| 04 | 263F242071 | Жгут проводов | 2 |
| 05 | 4257159 | Кронштейн | 2 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 2147124411 | Резиновая втулка | 2 |
| 10 | YA40013600 | Кронштейн | 1 |
| 11 | YA40013601 | Кронштейн | 1 |
| 12 | 3360110019 | Резиновая подушка | 8 |
| 13 | J901245 | Болт | 8 |
| 14 | J217084 | Шайба | 8 |
| 16 | YA00021408 | Пластина | 2 |
| 17 | 2609642351 | Шайба | 8 |
| 18 | J222012 | Шайба | 8 |
| 19 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
