Подъём рукоять (2) — HITACHI ZW250-5B

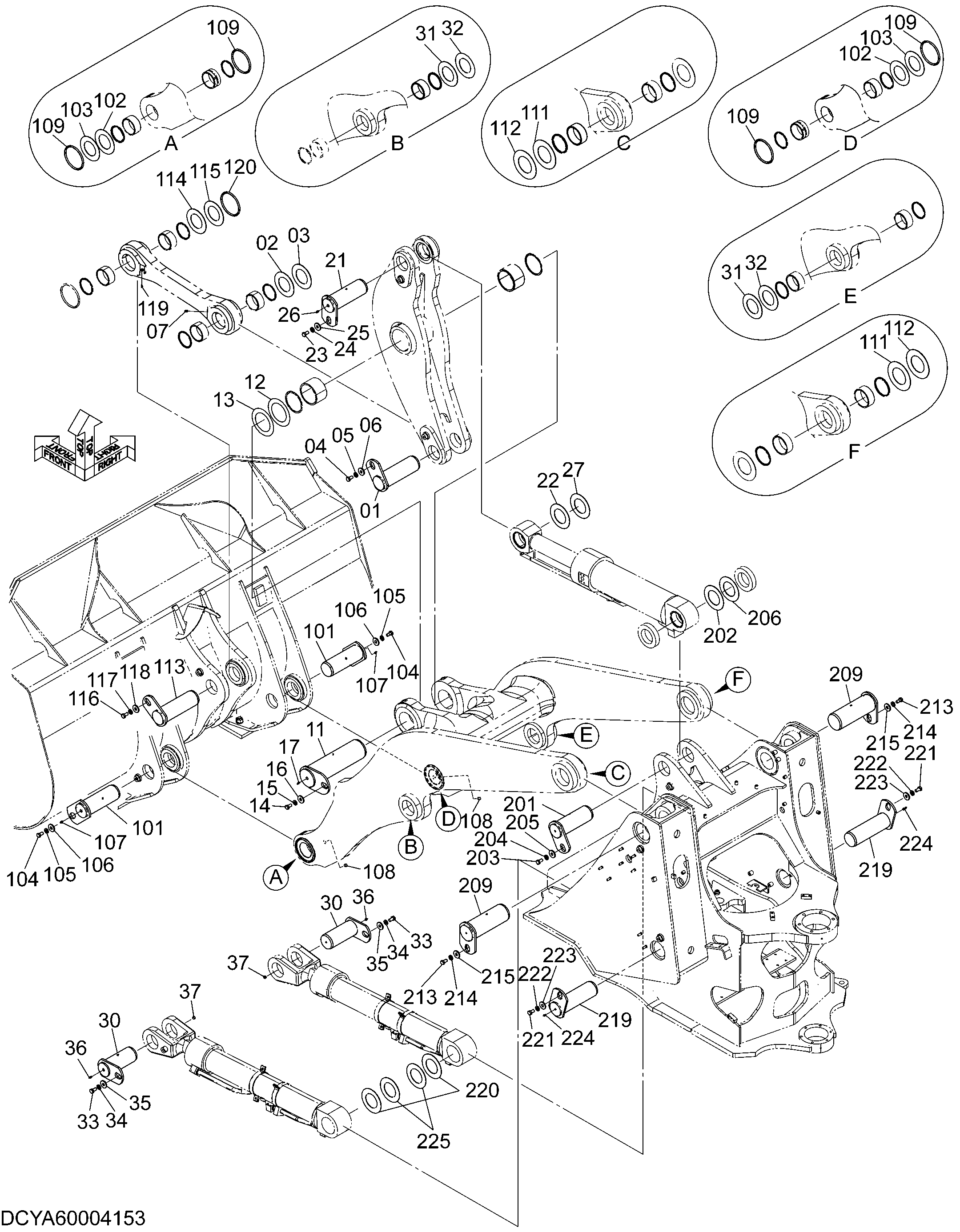

Заводская схема «Подъём рукоять (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J870111 | Палец | 1 |
| 02 | YA00021363 | Регулировочная шайба | 1 |
| 03 | 2670872321 | Проставка | 1 |
| 04 | J901630 | Болт | 1 |
| 05 | J222016 | Шайба | 1 |
| 06 | 2660872321 | Шайба | 1 |
| 07 | 0490100100 | Пресс-маслёнка | 1 |
| 11 | 263J870121 | Палец | 1 |
| 12 | YA00021365 | Регулировочная шайба | 1 |
| 13 | 2678872221 | Проставка | 1 |
| 14 | J901630 | Болт | 1 |
| 15 | J222016 | Шайба | 1 |
| 16 | 2660872321 | Шайба | 1 |
| 17 | 0490100100 | Пресс-маслёнка | 1 |
| 21 | 263G870111 | Палец | 1 |
| 22 | 2670872321 | Проставка | 1 |
| 23 | J901630 | Болт | 1 |
| 24 | J222016 | Шайба | 1 |
| 25 | 2660872321 | Шайба | 1 |
| 26 | 0490100100 | Пресс-маслёнка | 1 |
| 27 | YA00021363 | Регулировочная шайба | 1 |
| 30 | YA40003783 | Палец | 2 |
| 31 | YA00021363 | Регулировочная шайба | 2 |
| 32 | 2670872321 | Проставка | 2 |
| 33 | J901630 | Болт | 2 |
| 34 | J222016 | Шайба | 2 |
| 35 | 2660872321 | Шайба | 2 |
| 36 | 0490100100 | Пресс-маслёнка | 2 |
| 37 | 94-2010 | Пробка | 2 |
| 101 | 263J870101 | Палец | 2 |
| 102 | YA00021363 | Регулировочная шайба | 2 |
| 103 | 2670872321 | Проставка | 2 |
| 104 | J901630 | Болт | 2 |
| 105 | J222016 | Шайба | 2 |
| 106 | 2660872321 | Шайба | 2 |
| 107 | 0490100100 | Пресс-маслёнка | 2 |
| 108 | 94-2010 | Пробка | 2 |
| 109 | 263G872351 | Уплотнительное кольцо | 4 |
| 113 | 263J870111 | Палец | 1 |
| 114 | YA00021363 | Регулировочная шайба | 1 |
| 115 | 2670872321 | Проставка | 1 |
| 116 | J901630 | Болт | 1 |
| 117 | J222016 | Шайба | 1 |
| 118 | 2660872321 | Шайба | 1 |
| 119 | 0490100100 | Пресс-маслёнка | 1 |
| 120 | 263G872351 | Уплотнительное кольцо | 2 |
| 201 | 263G870081 | Палец | 1 |
| 202 | 2670872321 | Проставка | 1 |
| 203 | J901630 | Болт | 1 |
| 204 | J222016 | Шайба | 1 |
| 205 | 2660872321 | Шайба | 1 |
| 206 | YA00021363 | Регулировочная шайба | 1 |
| 209 | 263J870141 | Палец | 2 |
| 211 | YA00021364 | Регулировочная шайба | 2 |
| 212 | 2670872581 | Проставка | 2 |
| 213 | J901630 | Болт | 2 |
| 214 | J222016 | Шайба | 2 |
| 215 | 2660872321 | Шайба | 2 |
| 219 | 263J870151 | Палец | 2 |
| 220 | 2670872321 | Проставка | 2 |
| 221 | J901630 | Болт | 2 |
| 222 | J222016 | Шайба | 2 |
| 223 | 2660872321 | Шайба | 2 |
| 224 | 0490100160 | Пресс-маслёнка | 2 |
| 225 | YA00021363 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
