Мулти-функтион рычаг детали — HITACHI ZW250-5B

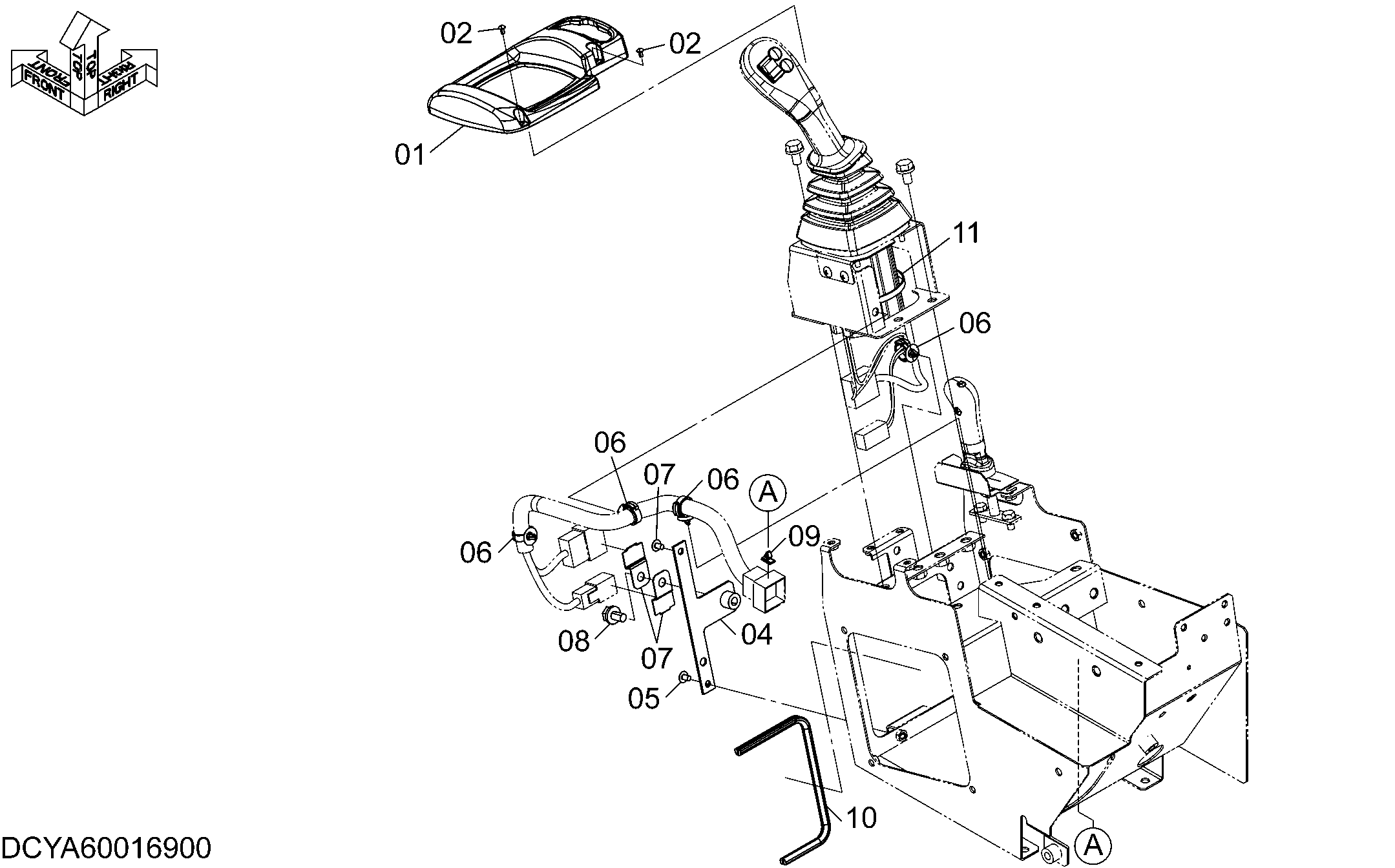

Заводская схема «Мулти-функтион рычаг детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00005692 | Крышка | 1 |
| 02 | 0104405012 | Самонарезающий винт | 2 |
| 04 | YA40003698 | Кронштейн | 1 |
| 05 | J650610 | Винт | 2 |
| 06 | 4631913 | Зажим | 4 |
| 07 | 263G244731 | Кронштейн | 2 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 263G244071 | Зажим | 1 |
| 10 | 263G654071 | Уплотнительная окантовка | 1 |
| 11 | 0491321380 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
