Задний грилл — HITACHI ZW250-5B

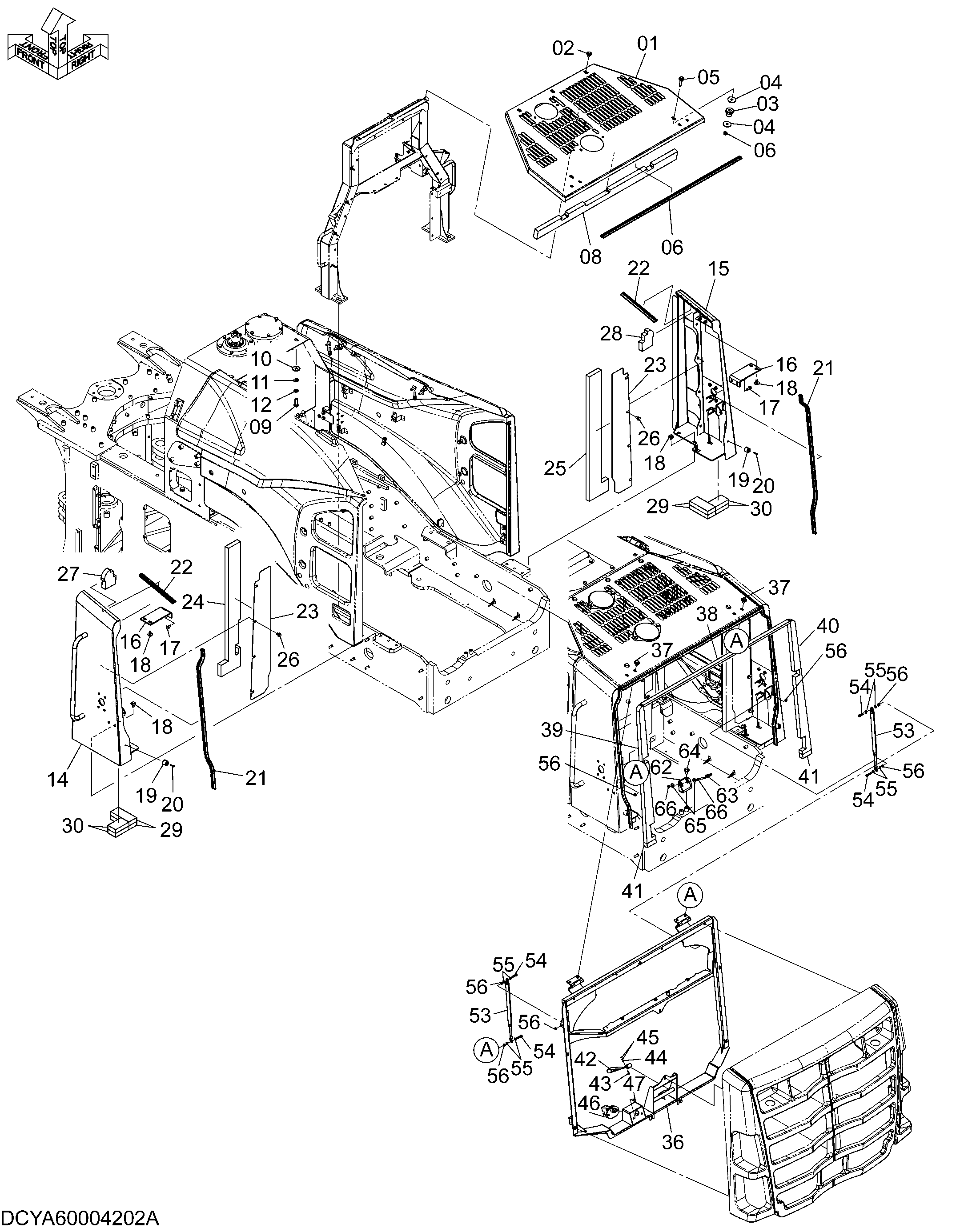

Заводская схема «Задний грилл» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003902 | Крышка задний | 1 |
| 02 | J281025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 2660212011 | Амортизатор резиновый | 2 |
| 04 | 2660212021 | Шайба | 4 |
| 05 | J281265 | Болт с шайбой | 2 |
| 05A | J901265 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J950012 | Гайка | 2 |
| 07 | YA00006242 | Манжета резиновый | 1 |
| 08 | YA00006067 | Резиновое уплотнение | 1 |
| 14 | YA40003903 | Крышка боковой | 1 |
| 15 | YA40003904 | Крышка боковой | 1 |
| 16 | YA00006075 | Пластина | 2 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J281025 | Болт с шайбой | 8 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | 2650652111 | Амортизатор резиновый | 2 |
| 20 | J680530 | Винт с шайбой | 2 |
| 21 | 2660643321 | Уплотнительная окантовка | 2 |
| 22 | 2660643401 | Уплотнительная окантовка | 2 |
| 23 | YA00006064 | Пластина | 2 |
| 24 | YA00006063 | Резиновое уплотнение | 1 |
| 25 | YA00006062 | Резиновое уплотнение | 1 |
| 26 | J271020 | Болт с шайбой | 8 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | YA00006072 | Резиновое уплотнение | 1 |
| 28 | YA00006073 | Резиновое уплотнение | 1 |
| 29 | YA00006061 | Резиновое уплотнение | 4 |
| 30 | YA00006074 | Резиновое уплотнение | 4 |
| 36 | YA40003945 | Рама | 1 |
| 37 | J281025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | YA00006123 | Резиновое уплотнение | 1 |
| 39 | YA00006124 | Резиновое уплотнение | 1 |
| 40 | YA00006125 | Резиновое уплотнение | 1 |
| 41 | YA00006126 | Резиновое уплотнение | 2 |
| 42 | 263G213711 | Лента | 1 |
| 43 | J680516 | Винт с шайбой | 1 |
| 44 | A590105 | Плоская шайба | 1 |
| 45 | M500504 | Гайка | 2 |
| 46 | YA00004393 | Замок | 1 |
| 47 | J260820 | Болт с шайбой | 2 |
| 47A | J900820 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 53 | 263G645031 | Пружина | 2 |
| 54 | 0110708035 | Болт | 4 |
| 55 | A590108 | Плоская шайба | 8 |
| 56 | J950008 | Гайка | 8 |
| 62 | YA00006247 | Пластина | 1 |
| 63 | YA00006219 | U-образный болт | 1 |
| 64 | J281230 | Болт с шайбой | 2 |
| 64A | J901230 | Болт | 1 |
| 64B | 4249324 | Шайба | 1 |
| 65 | 2147122311 | Шайба | 4 |
| 66 | J950008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
