Рулевое управление трубопроводы (1) — HITACHI ZW250-5B

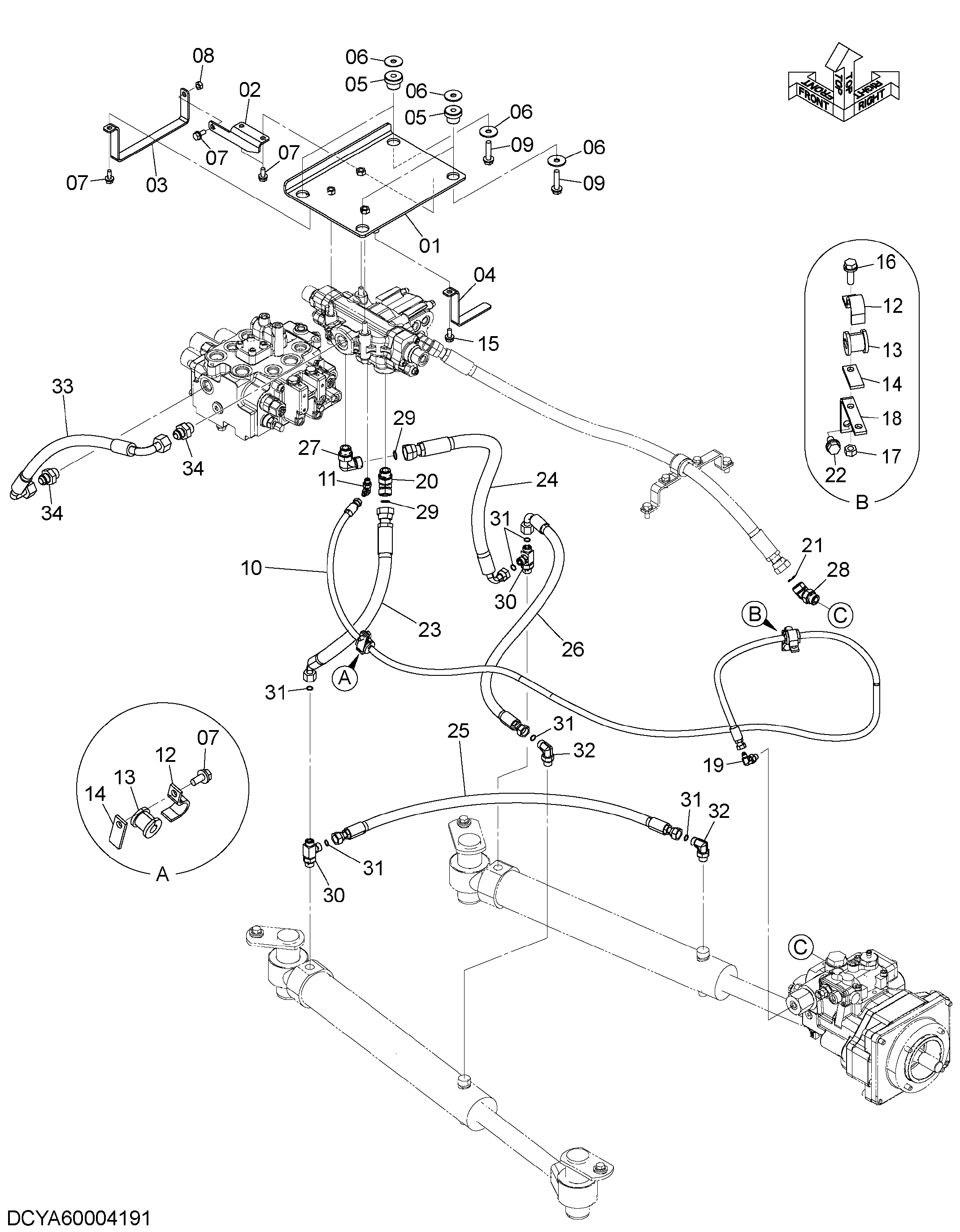

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003834 | Кронштейн | 1 |
| 02 | YA00006026 | Пластина | 1 |
| 03 | YA00006028 | Пластина | 1 |
| 04 | YA00006027 | Пластина | 1 |
| 05 | 2660642251 | Амортизатор резиновый | 4 |
| 06 | 2631212021 | Шайба | 8 |
| 07 | J271025 | Болт с шайбой | 5 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J950010 | Гайка | 1 |
| 09 | J271255 | Болт с шайбой | 4 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4635602 | Шланг | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 263F452321 | Хомут | 2 |
| 13 | 263F452331 | Резиновая прокладка | 2 |
| 14 | 263F452311 | Пластина | 2 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 1 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | 2682242111 | Кронштейн | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A853266 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | J271020 | Болт с шайбой | 1 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | XV00000056 | Шланг | 1 |
| 24 | XV00000057 | Шланг | 1 |
| 25 | 4603738 | Шланг | 1 |
| 26 | 4638985 | Шланг | 1 |
| 27 | A853366 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A853266 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 2 |
| 30 | A853444 | Тройник | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4138938 | Уплотнительное кольцо | 6 |
| 32 | A853344 | Угловой штуцер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | XV00000085 | Шланг | 1 |
| 34 | A852166 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
