Каталог запчастей HITACHI

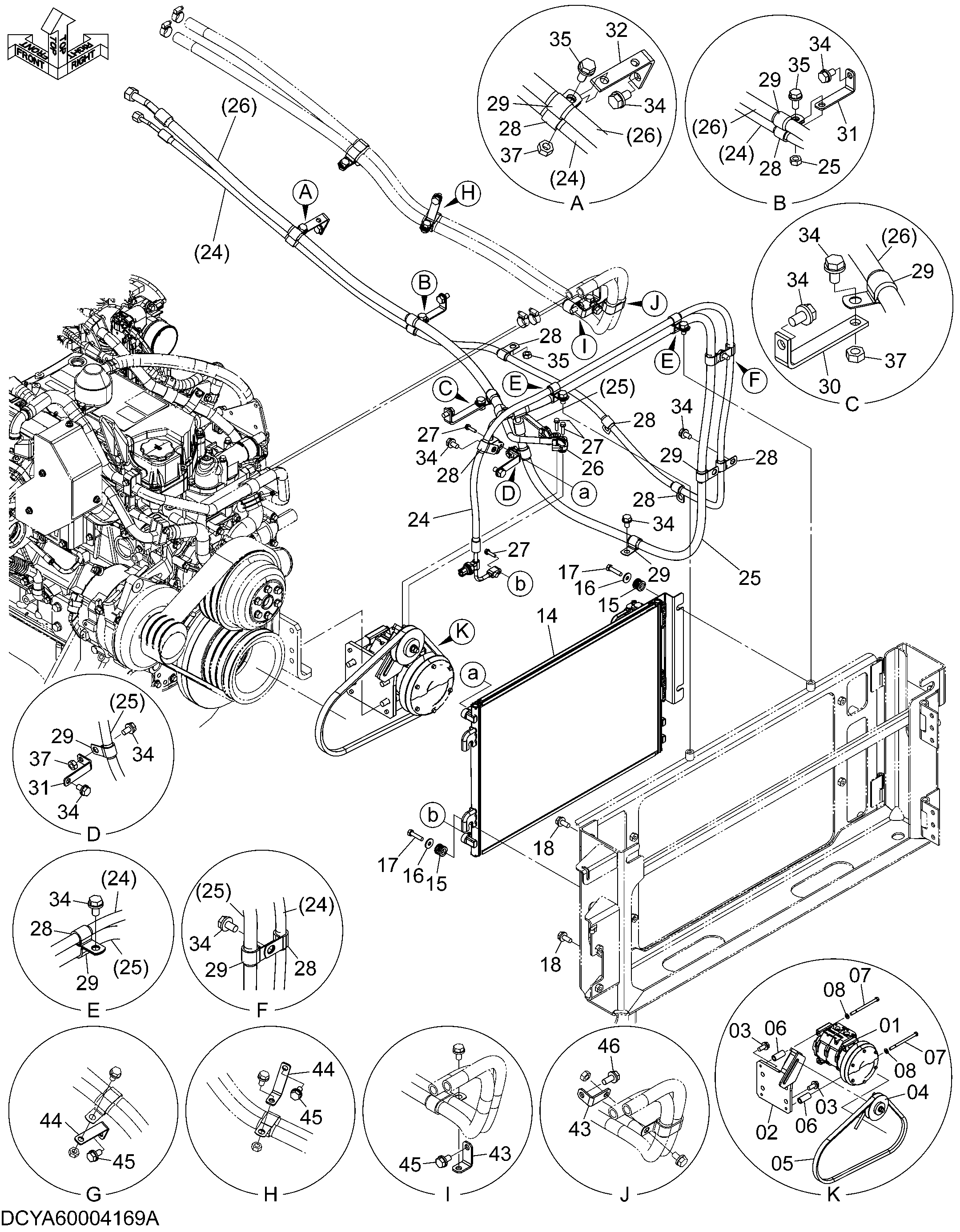

Кондиционер (2) — HITACHI ZW250-5B
Заводская схема «Кондиционер (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003888 | Компрессор | 1 |
| 02 | YA40003796 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4435929 | Шкив | 1 |
| 05 | 263G672051 | Ремень V | 1 |
| 06 | 263E672151 | Втулка | 4 |
| 07 | 0110608120 | Болт | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 14 | YA00003889 | Конденсатор | 1 |
| 15 | 4618721 | Резиновая втулка | 4 |
| 15A | 4618720 | Резиновая втулка | 1 |
| 15B | 4618719 | Проставка | 1 |
| 16 | 2147122311 | Шайба | 4 |
| 17 | J900835 | Болт | 4 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 24 | YA00005972 | Шланг радиатора | 1 |
| 25 | YA00005973 | Шланг радиатора | 1 |
| 26 | YA00005974 | Шланг радиатора | 1 |
| 27 | J260625 | Болт с шайбой | 4 |
| 27A | J900625 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 4190253 | Зажим | 10 |
| 29 | 4190274 | Зажим | 9 |
| 30 | 2682672021 | Кронштейн | 1 |
| 31 | 2661242081 | Кронштейн | 2 |
| 32 | 2682242111 | Кронштейн | 1 |
| 33 | 263E672151 | Втулка | 2 |
| 34 | J271020 | Болт с шайбой | 12 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271065 | Болт с шайбой | 2 |
| 36A | J901065 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J950010 | Гайка | 4 |
| 43 | 263J222181 | Кронштейн | 2 |
| 44 | 2661242081 | Кронштейн | 2 |
| 45 | J271020 | Болт с шайбой | 3 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J841025 | Болт с шайбой | 1 |
| 46A | J241025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
