Палец рычаг — HITACHI ZW250-5B

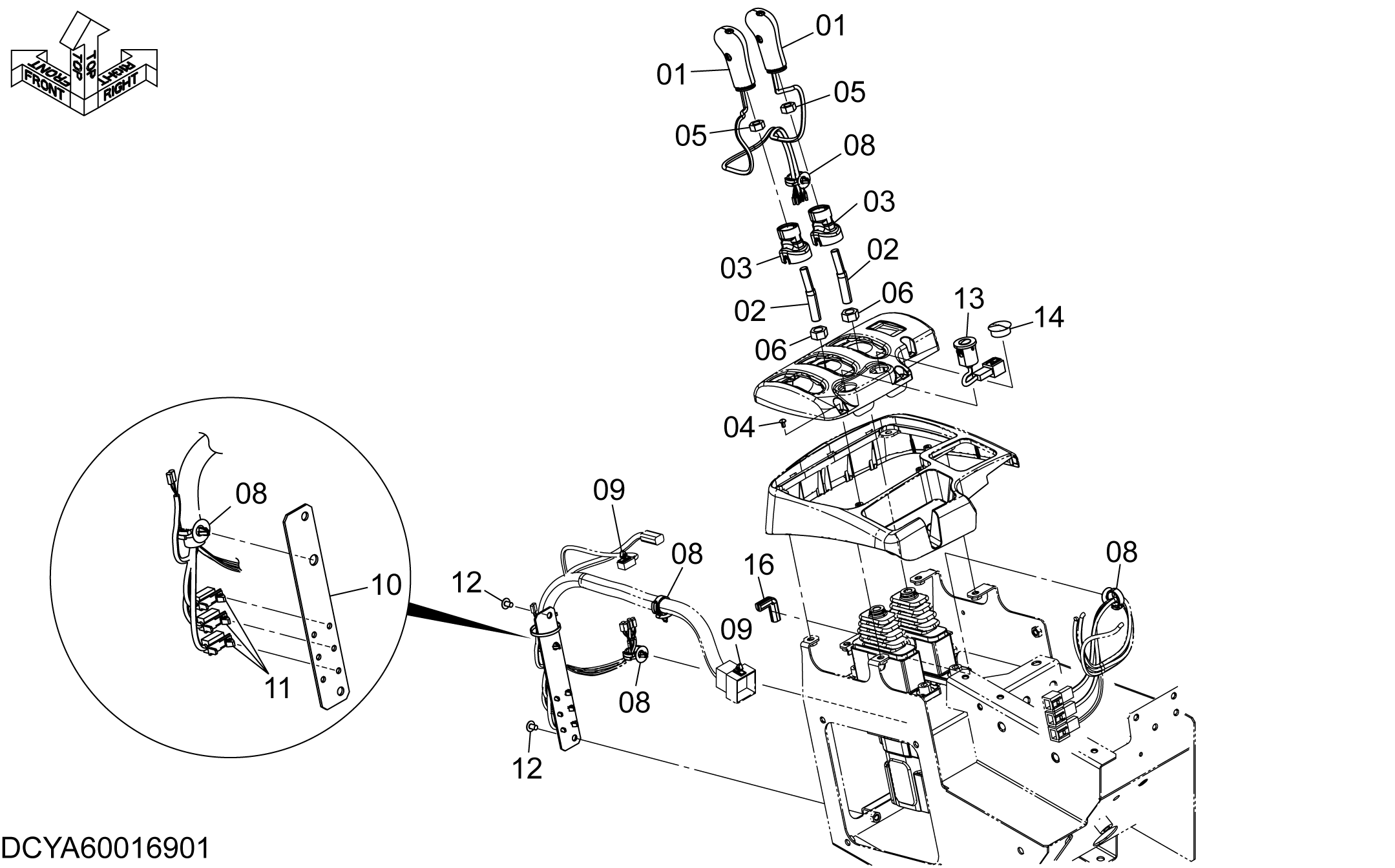

Заводская схема «Палец рычаг» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004480 | Рукоятка | 2 |
| 02 | YA40003721 | Рычаг | 2 |
| 03 | YA00005694 | Крышка | 2 |
| 04 | 0104405012 | Самонарезающий винт | 3 |
| 05 | J950010 | Гайка | 2 |
| 06 | J950012 | Гайка | 2 |
| 08 | 4631913 | Зажим | 5 |
| 09 | 263G244071 | Зажим | 2 |
| 10 | YA00005707 | Кронштейн | 1 |
| 11 | YA00004332 | Зажим | 3 |
| 12 | J650610 | Винт | 2 |
| 13 | 263G243691 | Выключатель пусхбут. | 1 |
| 14 | 2675412541 | Пробка пластиковый | 1 |
| 16 | 5619060261 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
