Крышка двигателя — HITACHI ZW250-5B

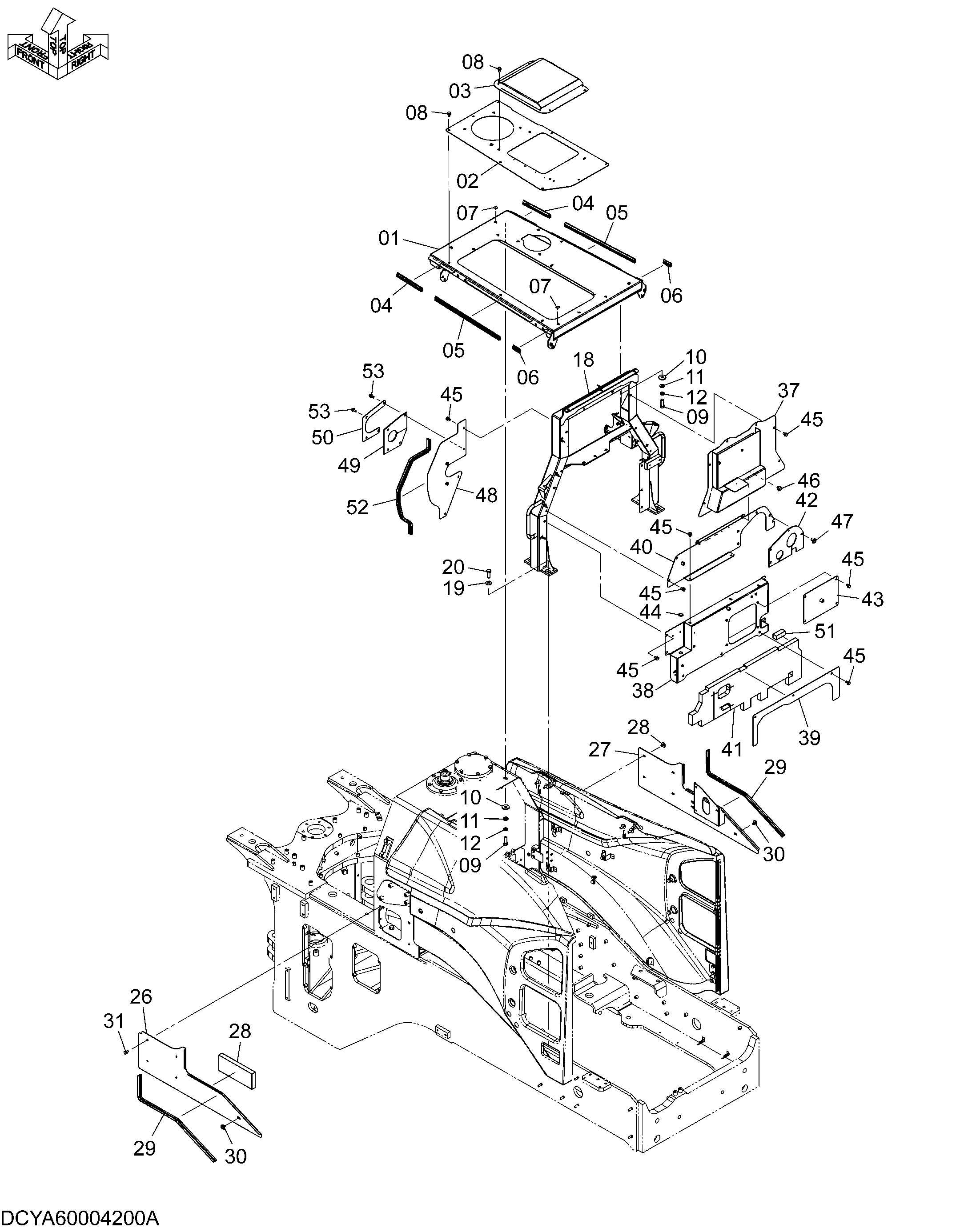

Заводская схема «Крышка двигателя» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003880 | Крышка двигатель | 1 |
| 02 | YA40003879 | Крышка | 1 |
| 03 | YA40003878 | Крышка | 1 |
| 04 | YA00006243 | Манжета резиновый | 2 |
| 05 | YA00006244 | Манжета резиновый | 2 |
| 06 | YA00006245 | Манжета резиновый | 2 |
| 07 | 263G644621 | Пробка пластиковый | 4 |
| 08 | J271020 | Болт с шайбой | 12 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J901645 | Болт | 6 |
| 10 | 2660652701 | Шайба | 6 |
| 11 | J222016 | Шайба | 6 |
| 12 | A590916 | Пружинная шайба | 6 |
| 18 | YA40003892 | Опора | 1 |
| 19 | 2609632021 | Шайба | 4 |
| 20 | J901645 | Болт | 4 |
| 26 | YA00006078 | Крышка | 1 |
| 27 | YA40003946 | Крышка | 1 |
| 28 | YA00006141 | Резиновое уплотнение | 1 |
| 29 | 263G672571 | Уплотнительная окантовка | 2 |
| 30 | J281020 | Болт с шайбой | 7 |
| 30A | J901020 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 37 | YA40003870 | Пластина | 1 |
| 38 | YA40003871 | Пластина | 1 |
| 39 | YA00006087 | Пластина | 1 |
| 40 | YA40003876 | Пластина | 1 |
| 41 | YA00006238 | Резиновое уплотнение | 1 |
| 42 | YA00006068 | Пластина резиновый | 1 |
| 43 | YA40003875 | Крышка | 1 |
| 44 | 2147123051 | Резиновая втулка | 1 |
| 45 | J271020 | Болт с шайбой | 25 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J281020 | Болт с шайбой | 2 |
| 46A | J901020 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 47 | J281025 | Болт с шайбой | 4 |
| 47A | J901025 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 48 | YA40003877 | Пластина | 1 |
| 49 | YA00006066 | Пластина резиновый | 1 |
| 50 | YA00006218 | Пластина | 1 |
| 51 | YA00006126 | Резиновое уплотнение | 1 |
| 52 | 2660643341 | Уплотнительная окантовка | 1 |
| 53 | J271025 | Болт с шайбой | 4 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
