Электрооборудование (рулевое управление колумн) — HITACHI ZW250-5B

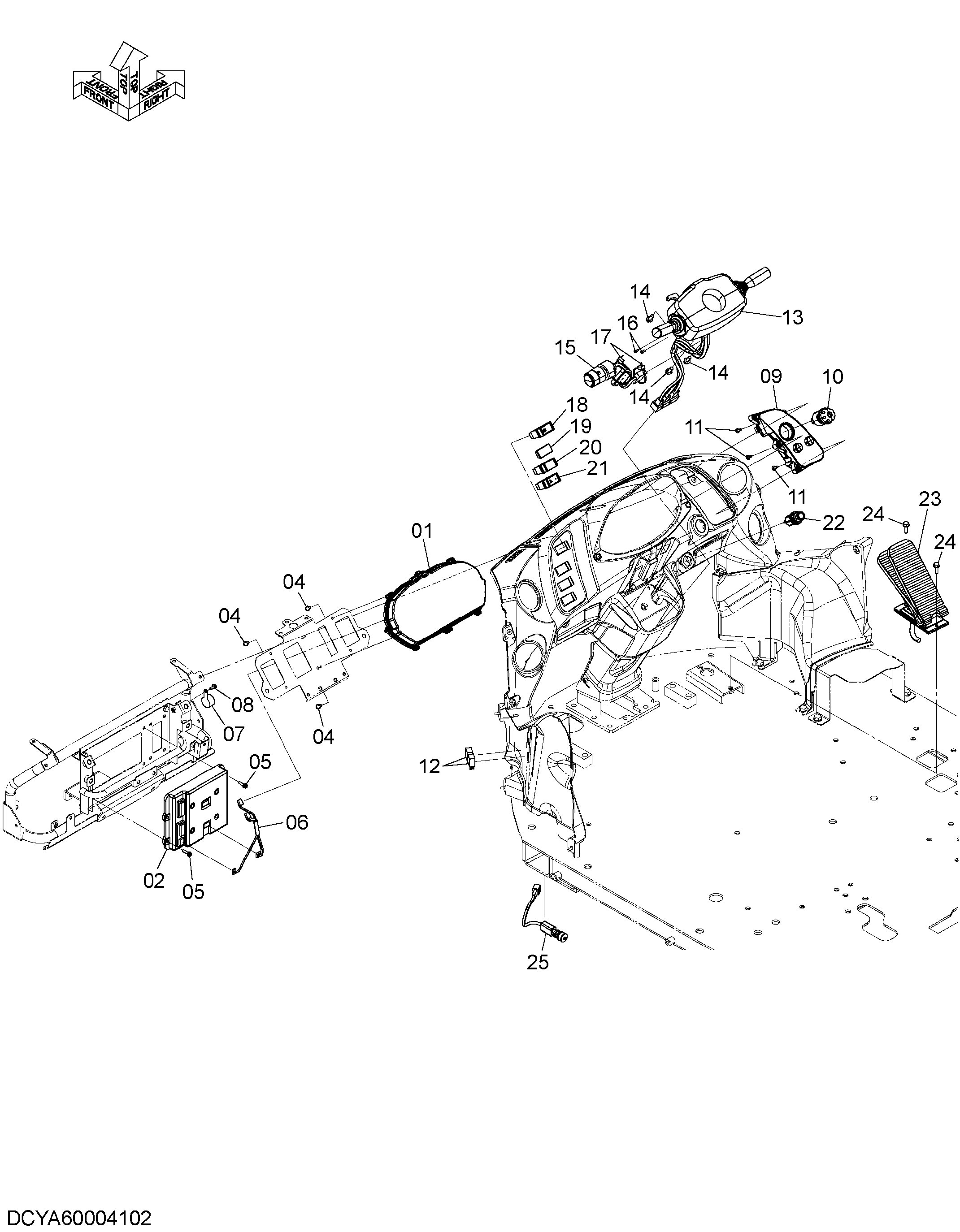

Заводская схема «Электрооборудование (рулевое управление колумн)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003925 | Монитор | 1 |
| 02 | YA00002101 | Контроллер | 1 |
| 04 | J460614 | Винт с шайбой | 6 |
| 05 | J460625 | Винт с шайбой | 4 |
| 06 | YA00004490 | Жгут проводов | 1 |
| 07 | 4374009 | Зуммер | 1 |
| 08 | J460616 | Винт с шайбой | 1 |
| 09 | YA00003927 | Выключатель | 1 |
| 10 | 4705919 | Выключатель | 1 |
| 11 | YA00005510 | Самонарезающий винт | 5 |
| 12 | 4436534 | Реле | 2 |
| 13 | YA00003928 | Рычаг электрический | 1 |
| 14 | J260820 | Болт с шайбой | 3 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | YA00004495 | Выключатель | 1 |
| 16 | 0104304008 | Винт | 2 |
| 17 | 0491321380 | Ленточный зажим | 2 |
| 18 | YA00004499 | Выключатель | 1 |
| 19 | 3121182 | Колпачок | 1 |
| 20 | 263G243571 | Выключатель | 1 |
| 21 | YA00004504 | Выключатель | 1 |
| 22 | 4653906 | Лигхтер | 1 |
| 23 | YA00003929 | Педаль аккелератор | 1 |
| 24 | J260825 | Болт с шайбой | 2 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4646636 | Выключатель концевой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
