Рулевое управление детали (с аварийный рулевое управление)(1) — HITACHI ZW250-5B

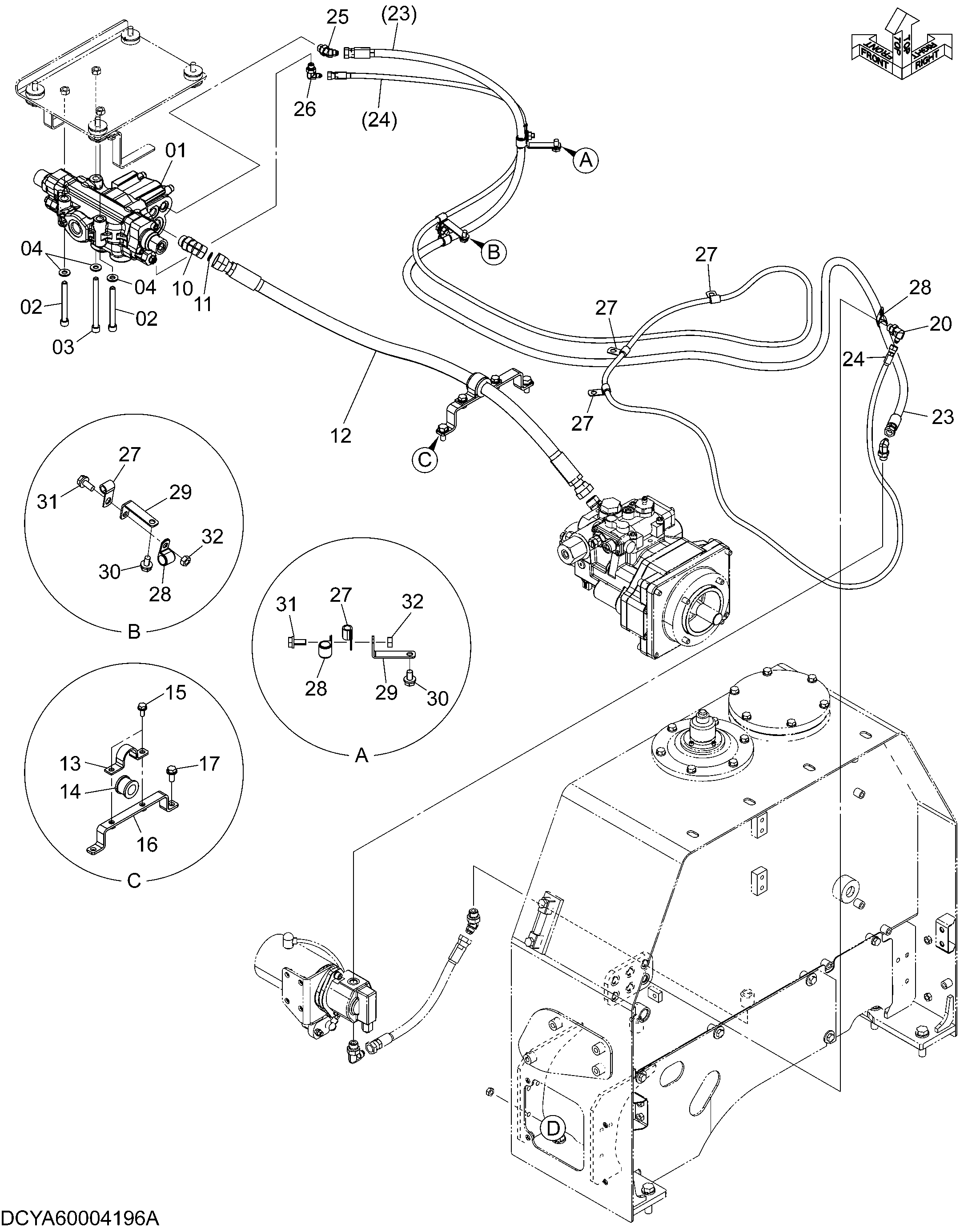

Заводская схема «Рулевое управление детали (с аварийный рулевое управление)(1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003907 | Клапан рулевого управления | 1 |
| 02 | J781202 | Болт с внутренним шестигранником | 2 |
| 03 | J781208 | Болт с внутренним шестигранником | 1 |
| 04 | J222012 | Шайба | 3 |
| 10 | A853266 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | 4259445 | Шланг | 1 |
| 13 | 2666762361 | Хомут | 1 |
| 14 | 2675762231 | Пластина резиновый | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | YA40003833 | Кронштейн | 1 |
| 17 | J271230 | Болт с шайбой | 2 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 23 | 4305249 | Шланг | 1 |
| 24 | YA00003430 | Шланг | 1 |
| 25 | A852233 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4190272 | Зажим | 5 |
| 28 | 2675242661 | Зажим | 3 |
| 29 | 2661242081 | Кронштейн | 2 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
