Охлаждение устройство детали — HITACHI ZW250-5B

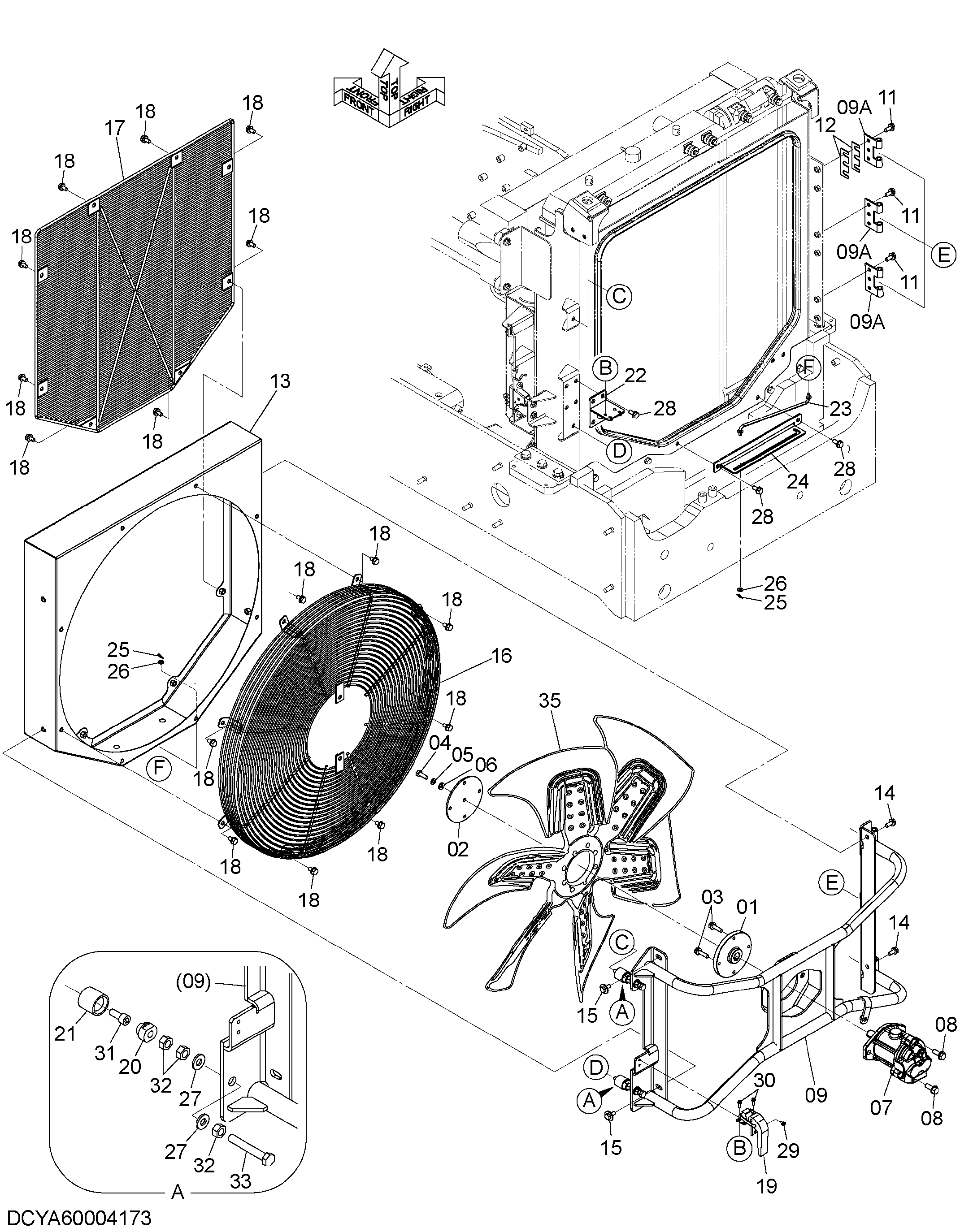

Заводская схема «Охлаждение устройство детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4713808 | Муфта | 1 |
| 02 | YA00011206 | Ограничитель | 1 |
| 03 | J271040 | Болт с шайбой | 4 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J901030 | Болт | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | J222010 | Шайба | 1 |
| 07 | YA00011207 | Гидромотор | 1 |
| 08 | J271235 | Болт с шайбой | 2 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | YA40003813 | Кронштейн | 1 |
| 09A | 263G212811 | Петля | 3 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 263G213451 | Проставка | 2 |
| 13 | 263G210131 | Кожух | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 263G210191 | Защитный кожух | 1 |
| 17 | 263G210271 | Защитный кожух | 1 |
| 18 | J271020 | Болт с шайбой | 16 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 263F212281 | Защёлка | 1 |
| 20 | 263F212261 | Палец | 2 |
| 21 | 263F212271 | Бобышка | 2 |
| 22 | YA40003814 | Кронштейн | 1 |
| 23 | 263G210151 | Шток | 1 |
| 24 | YA00005994 | Пластина | 1 |
| 25 | 2606742081 | Стопорный палец | 2 |
| 26 | A590108 | Плоская шайба | 2 |
| 27 | J222012 | Шайба | 4 |
| 28 | J271025 | Болт с шайбой | 6 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J460614 | Винт с шайбой | 2 |
| 30 | J460620 | Винт с шайбой | 4 |
| 31 | J781025 | Болт с внутренним шестигранником | 2 |
| 32 | J950012 | Гайка | 6 |
| 33 | M261280 | Болт | 2 |
| 35 | 4640773 | Вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
