Основные гидролинии (2) — HITACHI ZW250-5B

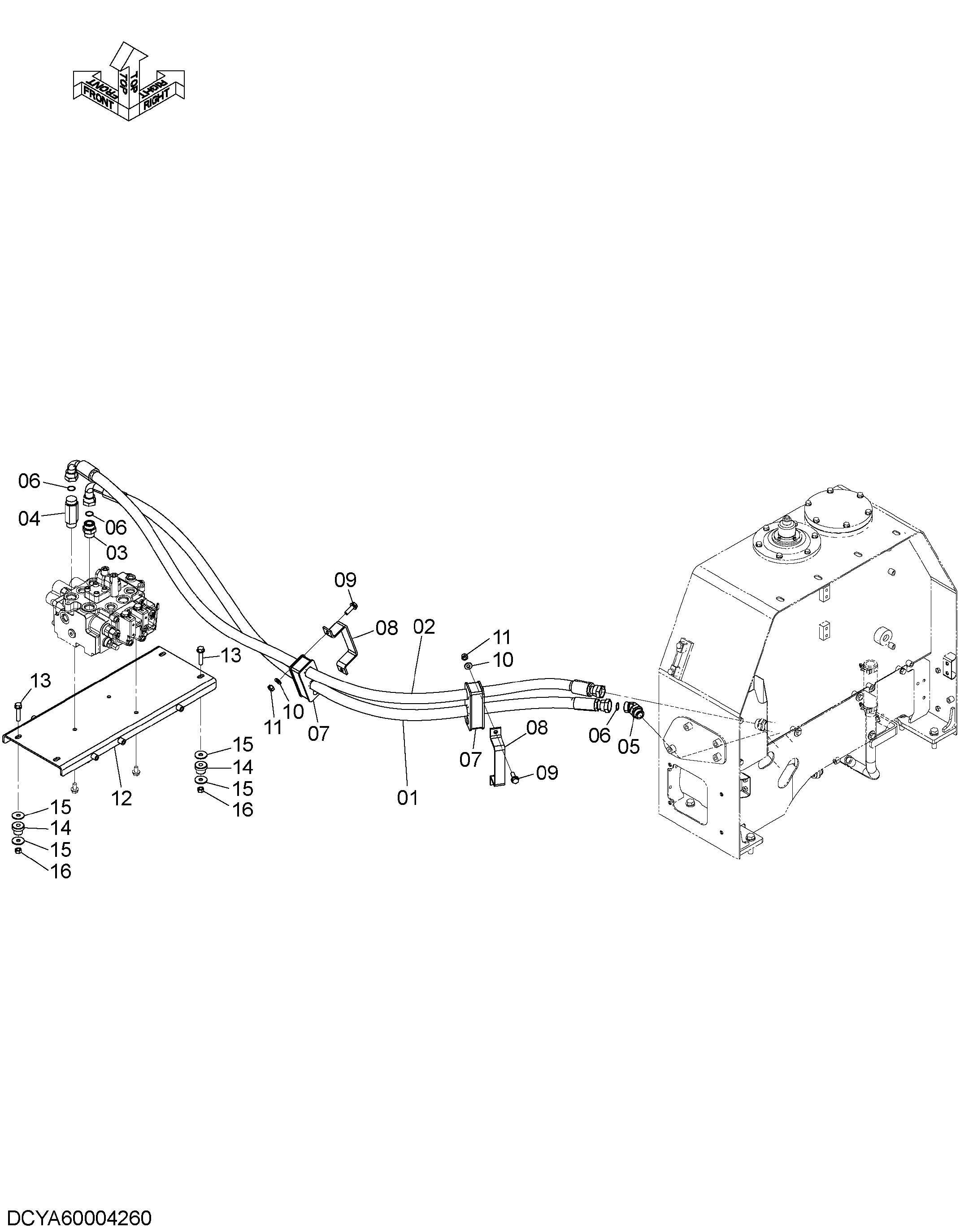

Заводская схема «Основные гидролинии (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4628619 | Шланг | 1 |
| 02 | XV00000065 | Шланг | 1 |
| 03 | A853188 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4205141 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853288 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | YA00006001 | Хомут шланга | 2 |
| 08 | YA00006002 | Пластина | 2 |
| 09 | J271240 | Болт с шайбой | 4 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J222012 | Шайба | 4 |
| 11 | J950012 | Гайка | 4 |
| 12 | YA40003795 | Кронштейн | 1 |
| 13 | J271260 | Болт с шайбой | 4 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 2660642251 | Амортизатор резиновый | 4 |
| 15 | 2631212021 | Шайба | 8 |
| 16 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
