Пол плата (2) — HITACHI ZW250-5B

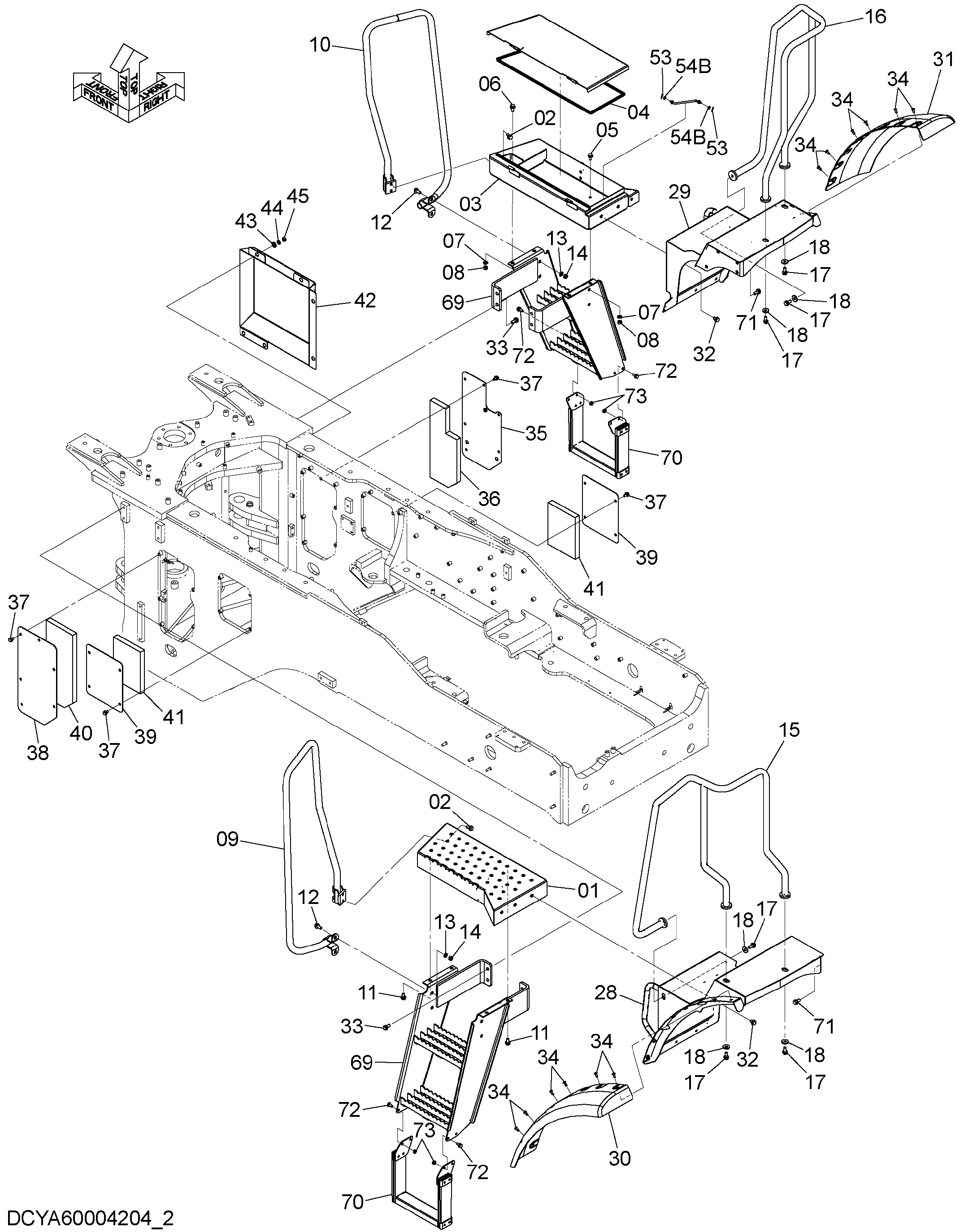

Заводская схема «Пол плата (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003960 | Декк | 1 |
| 02 | J271225 | Болт с шайбой | 4 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | YA40003961 | Ящик для инструментов | 1 |
| 04 | 263G654311 | Уплотнительная окантовка | 1 |
| 05 | J271225 | Болт с шайбой | 2 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | J950012 | Гайка | 4 |
| 09 | YA40003949 | Поручень | 1 |
| 10 | YA40003950 | Поручень | 1 |
| 11 | J271225 | Болт с шайбой | 4 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | A590112 | Плоская шайба | 4 |
| 14 | J950012 | Гайка | 4 |
| 15 | YA40003951 | Поручень | 1 |
| 16 | YA40003952 | Поручень | 1 |
| 17 | J271230 | Болт с шайбой | 6 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 2609642351 | Шайба | 6 |
| 28 | YA40003966 | Крыло | 1 |
| 29 | YA40003967 | Крыло | 1 |
| 30 | YA00004381 | Крышка | 1 |
| 31 | YA00004382 | Крышка | 1 |
| 32 | J271220 | Болт с шайбой | 6 |
| 32A | J901220 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271230 | Болт с шайбой | 8 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J650820 | Винт | 12 |
| 35 | YA40003957 | Крышка | 1 |
| 36 | YA00006146 | Резиновое уплотнение | 1 |
| 37 | J271020 | Болт с шайбой | 20 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | YA00006144 | Пластина | 1 |
| 39 | YA00006164 | Пластина | 2 |
| 40 | YA00006147 | Резиновое уплотнение | 1 |
| 41 | YA00006165 | Резиновое уплотнение | 2 |
| 42 | YA00006145 | Крышка | 1 |
| 43 | A590116 | Плоская шайба | 6 |
| 44 | A590112 | Плоская шайба | 6 |
| 45 | J950012 | Гайка | 6 |
| 65 | J271230 | Болт с шайбой | 4 |
| 65A | J901230 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 69 | 263G650013 | Ступень | 2 |
| 70 | YA00005970 | Ступень | 2 |
| 71 | J271230 | Болт с шайбой | 8 |
| 71A | J901230 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | J271025 | Болт с шайбой | 8 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
