Воздуховод (пре-филтер) — HITACHI ZW250-5B

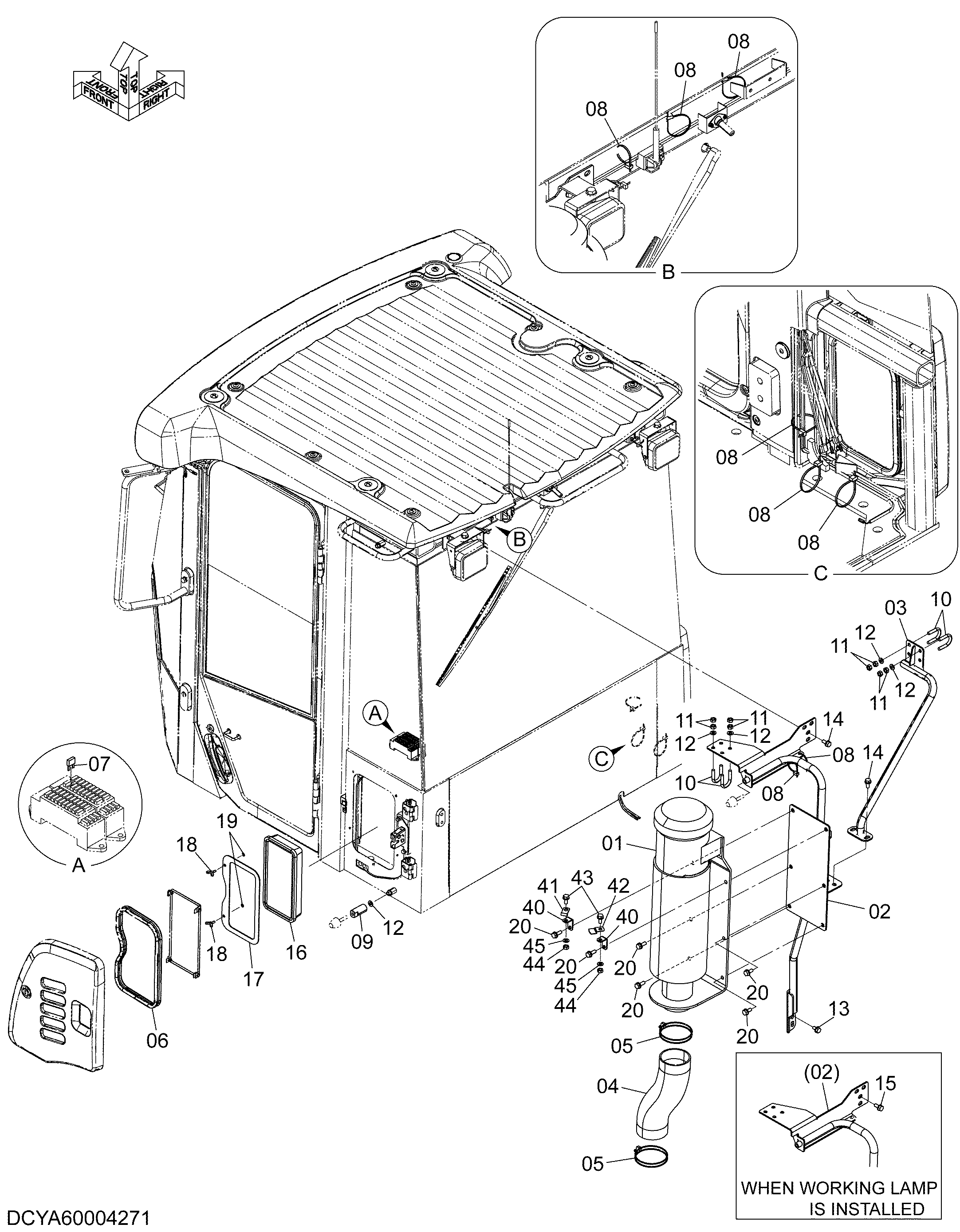

Заводская схема «Воздуховод (пре-филтер)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004329 | Фильтр PRE | 1 |
| 02 | YA40003709 | Кронштейн | 1 |
| 03 | YA40003713 | Кронштейн | 1 |
| 04 | YA00004354 | Воздушный шланг | 1 |
| 05 | 0491100120 | Зажим шланг | 2 |
| 06 | YA00004355 | Пылезащитное уплотнение | 1 |
| 07 | 4428910 | Предохранитель | 1 |
| 08 | 0491311200 | Ленточный зажим | 8 |
| 09 | YA40003715 | Шток | 1 |
| 10 | 4264592 | U-образный болт | 4 |
| 11 | J950010 | Гайка | 16 |
| 12 | A590110 | Плоская шайба | 9 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 10 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4251527 | Фильтр | 1 |
| 17 | YA00005555 | Пластина | 1 |
| 18 | YA00005661 | Винг | 2 |
| 19 | YA00005556 | Шайба | 2 |
| 20 | J271030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 40 | 263J222181 | Кронштейн | 2 |
| 41 | 4190271 | Зажим | 1 |
| 42 | 263G244731 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J950010 | Гайка | 2 |
| 45 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
