GAS пружина (FRF) — HITACHI ZW250-5B

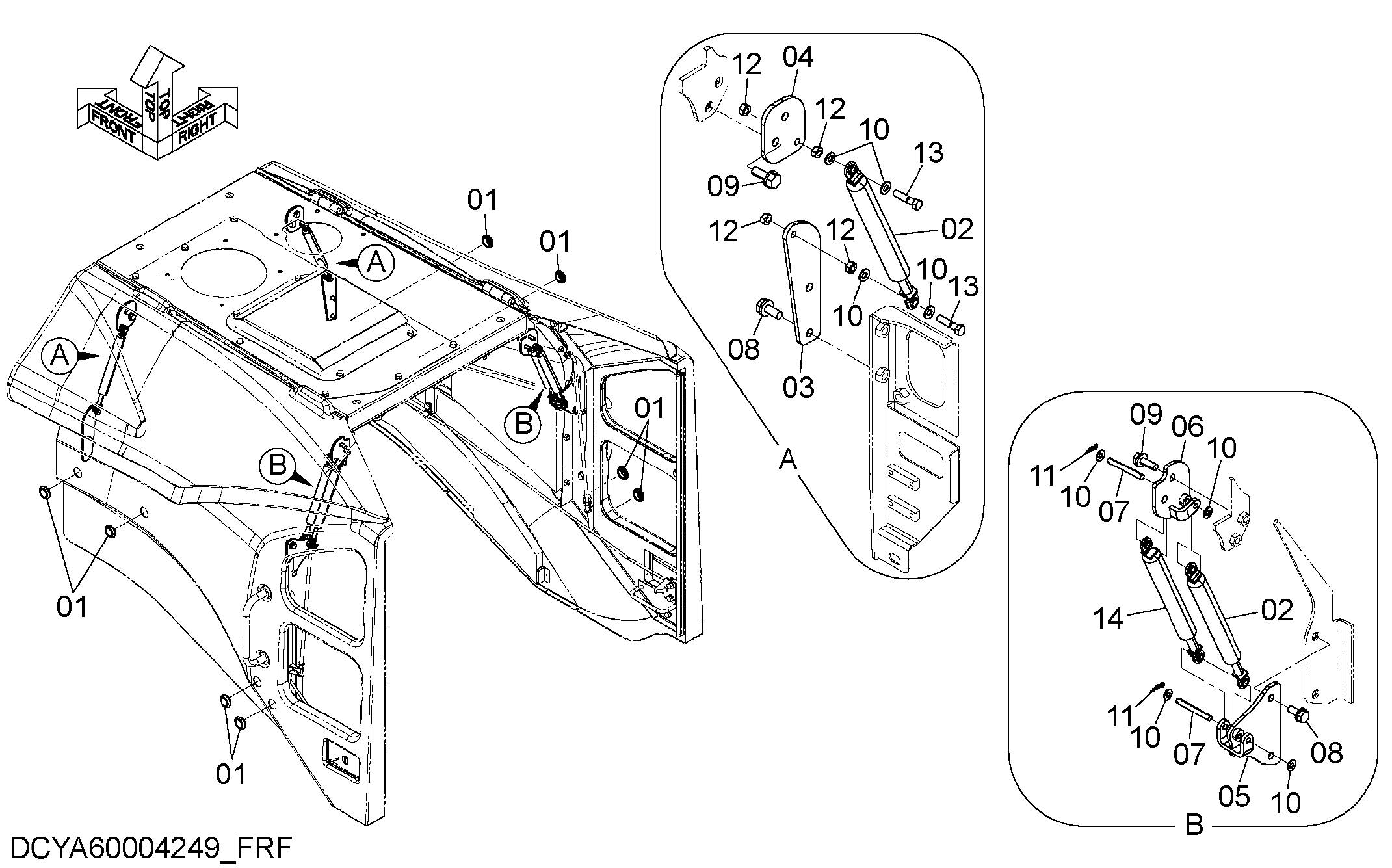

Заводская схема «GAS пружина (FRF)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2147123101 | Резиновая втулка | 8 |
| 02 | YA00004389 | Пружина | 4 |
| 03 | YA00006105 | Пластина | 2 |
| 04 | YA00006106 | Пластина | 2 |
| 05 | YA40003925 | Пластина | 2 |
| 06 | YA40003926 | Пластина | 2 |
| 07 | YA40003924 | Палец | 4 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271030 | Болт с шайбой | 8 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A590108 | Плоская шайба | 12 |
| 11 | 2606742081 | Стопорный палец | 4 |
| 12 | J950008 | Гайка | 8 |
| 13 | 0110708035 | Болт | 4 |
| 14 | YA00004389 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
