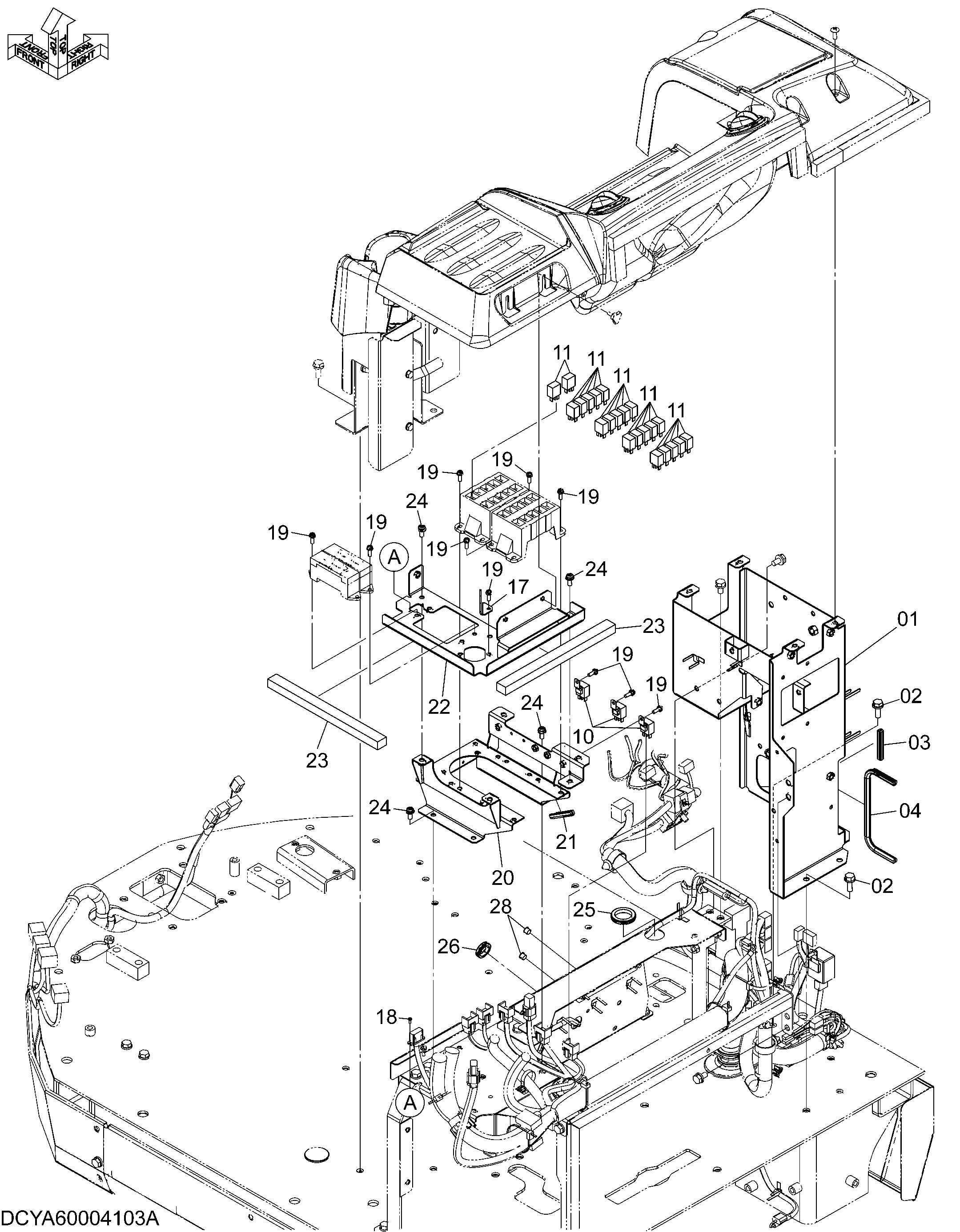

Электрооборудование (задний консоль)(2) — HITACHI ZW250-5B
Заводская схема «Электрооборудование (задний консоль)(2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003614 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 5619060261 | Уплотнительная окантовка | 1 |
| 04 | 263G654071 | Уплотнительная окантовка | 1 |
| 10 | 4414207 | Реле | 3 |
| 11 | 4436534 | Реле | 20 |
| 17 | 263G244441 | Пластина | 1 |
| 18 | 1409252141 | Винт | 2 |
| 19 | J460620 | Винт с шайбой | 16 |
| 20 | YA40003620 | Кронштейн | 1 |
| 21 | 5619060261 | Уплотнительная окантовка | 1 |
| 22 | YA40003621 | Кронштейн | 1 |
| 23 | YA00004348 | Резиновая подушка | 2 |
| 24 | J460820 | Винт с шайбой | 7 |
| 25 | 4211059 | Резиновая втулка | 1 |
| 26 | 2147123131 | Резиновая втулка | 1 |
| 28 | 2675412491 | Пробка пластиковый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
