Рулевое управление трубопроводы (1-1) — HITACHI ZW250-5B

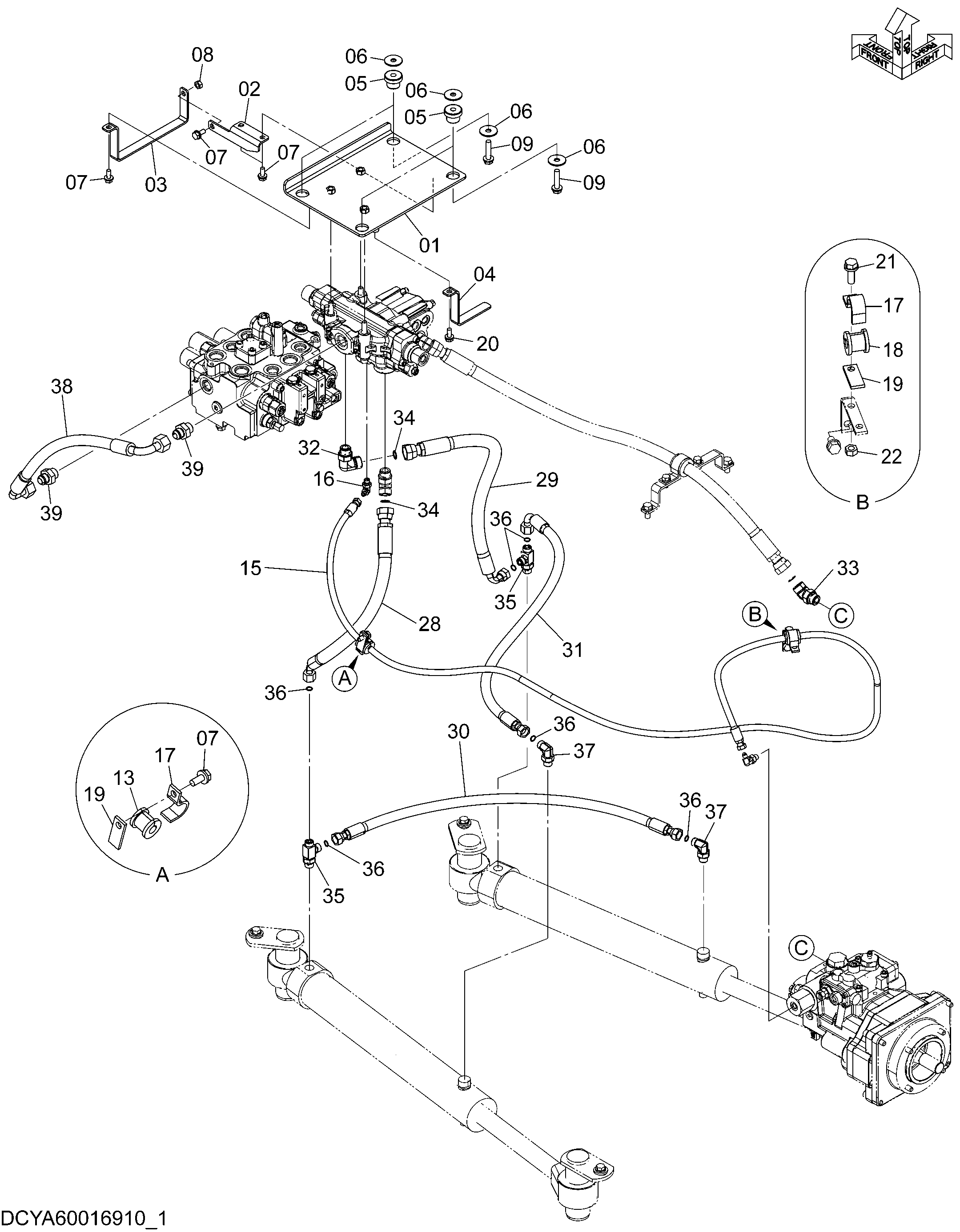

Заводская схема «Рулевое управление трубопроводы (1-1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003834 | Кронштейн | 1 |
| 02 | YA00006026 | Пластина | 1 |
| 03 | YA00006028 | Пластина | 1 |
| 04 | YA00006027 | Пластина | 1 |
| 05 | 2660642251 | Амортизатор резиновый | 4 |
| 06 | 2631212021 | Шайба | 8 |
| 07 | J271025 | Болт с шайбой | 5 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J950010 | Гайка | 1 |
| 09 | J271255 | Болт с шайбой | 4 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 15 | 4635602 | Шланг | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 263F452321 | Хомут | 2 |
| 18 | 263F452331 | Пластина резиновый | 2 |
| 19 | 263F452311 | Пластина | 2 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 28 | XV00000056 | Шланг | 1 |
| 29 | XV00000057 | Шланг | 1 |
| 30 | 4603738 | Шланг | 1 |
| 31 | 4638985 | Шланг | 1 |
| 32 | A853366 | Угловой штуцер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | A853266 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 2 |
| 35 | A853444 | Тройник | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4138938 | Уплотнительное кольцо | 6 |
| 37 | A853344 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | XV00000085 | Шланг | 1 |
| 39 | A852166 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
